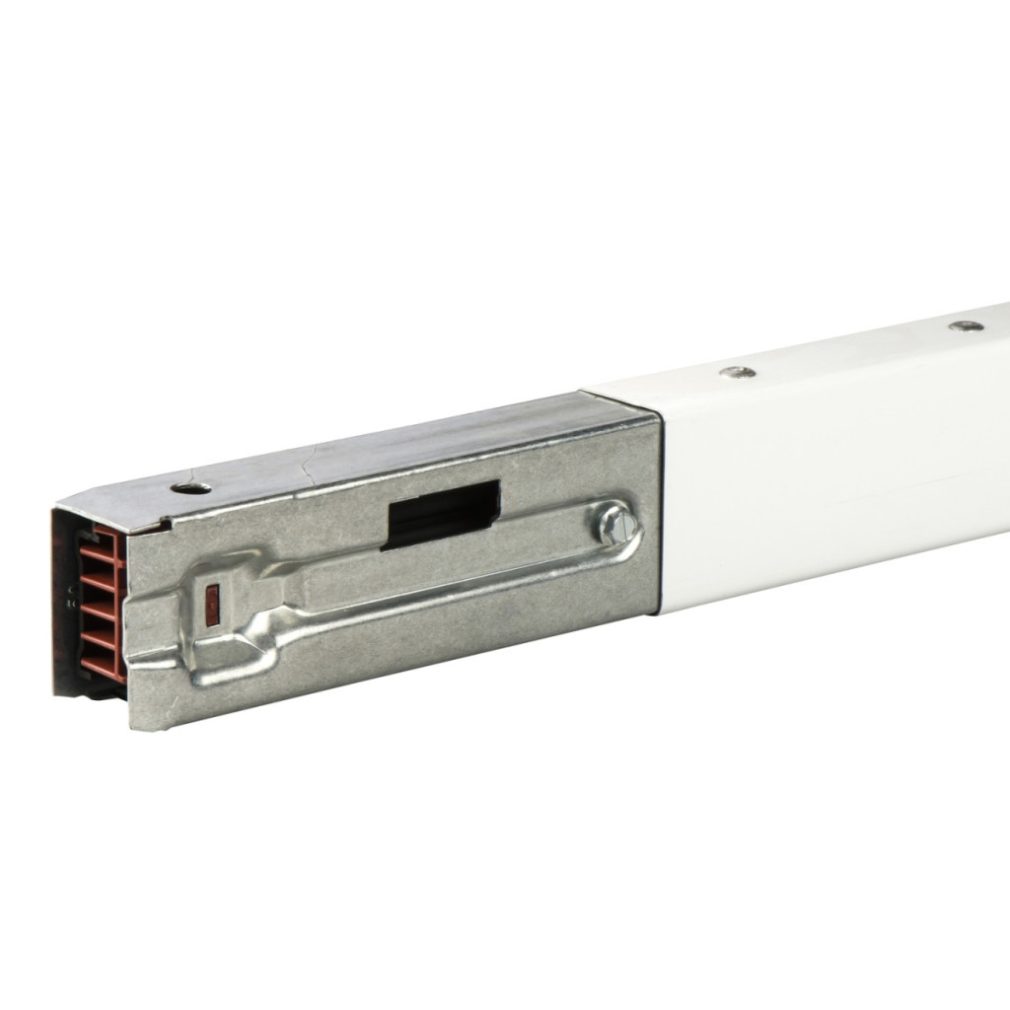

Elementul drept KBA40ED4203W din seria Canalis KBA de la Schneider Electric este un sistem profesional de susținere a șinelor conductoare de înaltă calitate, conceput în principal pentru aplicații de distribuție a iluminatului și a prizelor. Această versiune albă (RAL9003) cu lungimea de 2 metri oferă o soluție adaptată special nevoilor sistemelor electrice moderne din clădiri. Elementul drept de bară colectoare KBA40ED4203W are un curent nominal de funcționare de 25/40 amperi la o temperatură ambiantă de 35 °C și este configurat ca 3L+N+PE (3 faze + neutru + împământare de protecție). O caracteristică specială este că este compatibil și cu protocolul de comunicare DALI, ceea ce permite integrarea sa în sisteme moderne de iluminat controlate digital. Bara colectoare are 3 prize de conectare, ideale pentru conectarea consumatorilor suplimentari. Sistemul funcționează la 230-400 V și poate fi utilizat cu o frecvență de rețea de 50/60 Hz. Poate fi fixat cu cleme în timpul instalării. KBA40ED4203W permite o funcționare extrem de sigură. Are o tensiune nominală de impuls de 4 kV, o tensiune nominală de izolație de 690 V și un curent nominal de scurtă durată de 0,94 kA. Produsul are un curent de vârf de 9,6 kA, ceea ce oferă o protecție semnificativă în cazul supracurentului. Radiația magnetică maximă a sistemului este extrem de scăzută, de numai 2 pT. Una dintre caracteristicile tehnice remarcabile ale barei colectoare este căderea maximă de tensiune, care variază între 0,22 și 0,3 V la 100 de metri și 1 amper sarcină, în funcție de factorul de putere. Sunt disponibile și date precise privind capacitatea de sarcină pentru diferite distorsiuni armonice (THDI): 40 A pentru 0-15% THDI, 32 A pentru 15-33% THDI și 28 A pentru 33-100% THDI. În ceea ce privește dimensiunile, șina are o lățime de 30 mm și o înălțime de 46 mm, cu o lungime totală de 2 metri. Clasa de protecție IP55 (conform EN/IEC 60529) și clasa de rezistență la impact IK06 (conform EN/IEC 62262) asigură o funcționare fiabilă într-o varietate de condiții de mediu. Sistemul a fost proiectat pentru a ține cont de diferite temperaturi ambientale: poate funcționa la 100% din curentul nominal între 0 și 35 °C, iar curentul trebuie redus pe măsură ce temperatura crește (96% între 35 și 40 °C, 93% între 40 și 45 °C, 89% între 45-50 °C și 85% între 50-55 °C). KBA40ED4203W este conform cu standardele EN/IEC 61439-6 și EN/IEC 61439-1, care garantează o calitate ridicată și o funcționare sigură în aplicații profesionale.
Schneider Electric Canalis KBA - KBA40ED4203W - KBA 40A - Element drept de 2 m, alb date tehnice
Date tehnice de bază
Familia de produse: Canalis
Denumire scurtă a dispozitivului: KBA
Tipul ofertei: Clasic
Sistem de control: Comunicație
Tipul produsului sau componentului: Element drept
Descrierea barei colectoare: Element de distribuție
Aplicație dispozitiv: Iluminat, Distribuție priză
Curent nominal de funcționare: 40 A la 35 °C, 25 A la 35 °C
Tensiune nominală de funcționare: 230...400 V
Frecvența rețelei: 50/60 Hz
Polaritatea barei colectoare: 3L + N + PE
Număr de circuite: 1
Număr de ieșiri ramificate: 3
Tip de control: Comunicare
Protocol port de comunicare: DALI
Metodă de montare: Cu cleme
Date tehnice suplimentare
Rezistență nominală la tensiune de impuls: 4 kV
Tensiune nominală de izolație: 690 V
Curent nominal de scurtă durată: 0,94 kA
Curent nominal de vârf: 9,6 kA
Limită de tensiune termică: 900 kA².s
Câmp magnetic maxim radiat: 2 pT
THDI: 0…15 % la 40 A, 15…33 % la 32 A, 33…100 % 28 A
Cădere maximă de tensiune: <0,3 V la un factor de putere = 1 la 50 Hz cu un curent de 1 A pe o lungime de 100 m, <0,28 V la un factor de putere = 0,9 la 50 Hz cu un curent de 1 A pe o lungime de 100 m, <0,25 V factor de putere = 0,8 la 50 Hz cu un curent de 1 A pe o lungime de 100 m, <0,22 V factor de putere = 0,7 la 50 Hz cu un curent de 1 A pe o lungime de 100 m
Standarde: EN/IEC 61439-6, EN/IEC 61439-1
Caracteristici fizice
Lățime: 30 mm
Înălțime: 46 mm
Lungime: 2 m
Culoare: Alb (RAL 9003)
Greutate netă: 1,9 kg
Caracteristici de mediu
Grad de protecție IP: IP55 conform EN/IEC 60529
Grad de protecție IK: IK06 conform EN/IEC 62262
Temperatura ambiantă de funcționare: 0…35 °C (100% din In), 35…40 °C (96 % din In), 40…45 °C (93 % din In), 45…50 °C (89 % din In), 50…55 °C (85 % din In)
