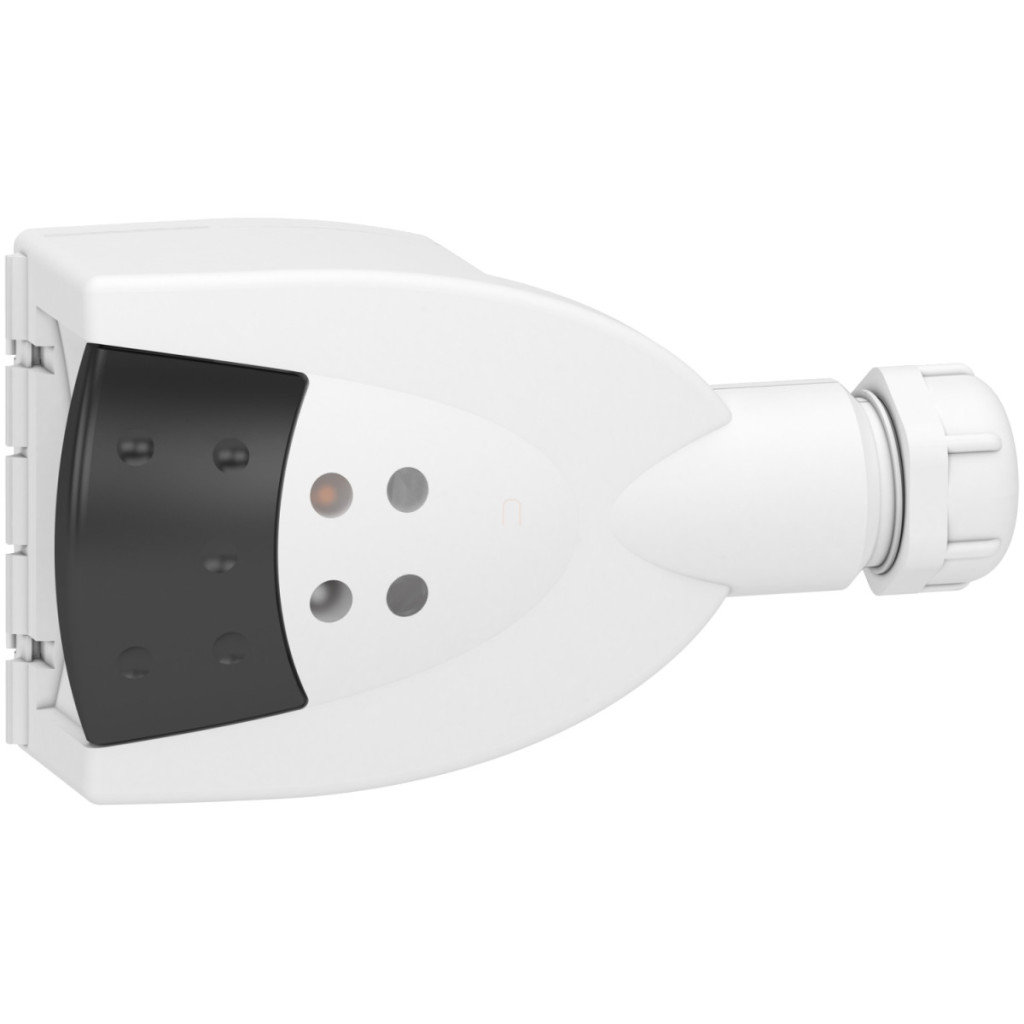

Schneider Electric Canalis KBC10DCB20 este un conector inovator și compact de 10 A, conceput special pentru sistemele de canalizare Canalis KBA și KBB. Acest conector special oferă o soluție extrem de versatilă pentru aplicații de iluminat și distribuție a prizelor, asigurând în același timp fiabilitate și flexibilitate operațională maximă. Modelul KBC10DCB20 este un conector cu polaritate L+N+PE cu selecție de fază, care permite conectarea directă și nu conține cabluri interne. O caracteristică cheie a produsului este compatibilitatea sa cu protocolul de comunicare DALI, care permite soluții de control al iluminatului de ultimă generație. Opțiunea de selectare a fazei asigură că fazele L1, L2 sau L3 pot fi utilizate în diferite combinații (L1+N+PE, L2+N+PE, L3+N+PE, L1+L2+PE, L1+L3+PE sau L2+L3+PE), oferind astfel flexibilitate maximă în timpul instalării. Din punct de vedere tehnic, KBC10DCB20 oferă un curent nominal de funcționare de 10 A la o temperatură ambiantă de 35 °C, funcționând la o tensiune nominală de funcționare de 230-240 V și o frecvență de rețea de 50/60 Hz. Conectorul are o tensiune nominală de impuls de 4 kV și o tensiune nominală de izolare de 690 V, ceea ce garantează o funcționare sigură. Clasa de protecție IP55 conform EN/IEC 60529 asigură protecție împotriva prafului și a apei, făcându-l fiabil pentru utilizare într-o varietate de medii. Produsul este conform cu standardele EN/IEC 61439-1 și EN/IEC 61439-6. În ceea ce privește parametrii fizici, conectorul are o lungime de 1 metru, o adâncime de 62 mm și o înălțime de 60 mm, cu o greutate netă de numai 65 g. Culoarea alb crem (RAL 9001) îi conferă un aspect elegant. Ilustrațiile tehnice și desenele dimensionale arată clar designul exact, dimensiunile suprafeței de conectare de 84 mm × 30 mm × 60 mm și opțiunile de instalare. Produsul este disponibil în pachete de 10 bucăți, ceea ce este ideal pentru proiecte mai mari sau pentru stocare.
Schneider Electric Canalis KBA - KBC10DCB20 - 10 A - date tehnice element de conectare ramificat
Caracteristici generale
Tip produs: Conector Canalis KBC10DCB20
Seria: Canalis
Tip gamă: Classic
Sistem de control: Compatibilitate protocol DALI
Tip produs sau componentă: Conector
Domeniu de aplicare: Iluminat, distribuție prize de curent
Compatibilitate și caracteristici tehnice
Compatibilitate serie: Canalis KBA canalizare bară colectoare, Canalis KBB canalizare bară colectoare
Curent nominal de funcționare [Ie]: 10 A la 35 °C
Tensiune nominală de funcționare [Ue]: 230...240 V
Frecvența rețelei: 50/60 Hz
Protocol port de comunicație: DALI
Caracteristici unitate de ramificație
Polaritate unitate de ramificație: L1 + N + PE, L2 + N + PE, L3 + N + PE, L1 + L2 + PE, L1 + L3 + PE, L2 + L3 + PE
Tip conector unitate secundară: Cu selecție de fază
Informații suplimentare
Culoare: Crem (RAL 9001)
Tensiune nominală de impuls [Uimp]: 4 kV
Tensiune nominală de izolare [Ui]: 690 V
Tip de protecție: Fără protecție
Dimensiuni și instalare
Lățime: 1 m
Adâncime: 62 mm
Înălțime: 60 mm
Dimensiuni conector: 84 mm × 30 mm × 60 mm
Standarde și protecție
Grad de protecție IP: IP55 conform EN/IEC 60529
Standarde: EN/IEC 61439-1, EN/IEC 61439-6
