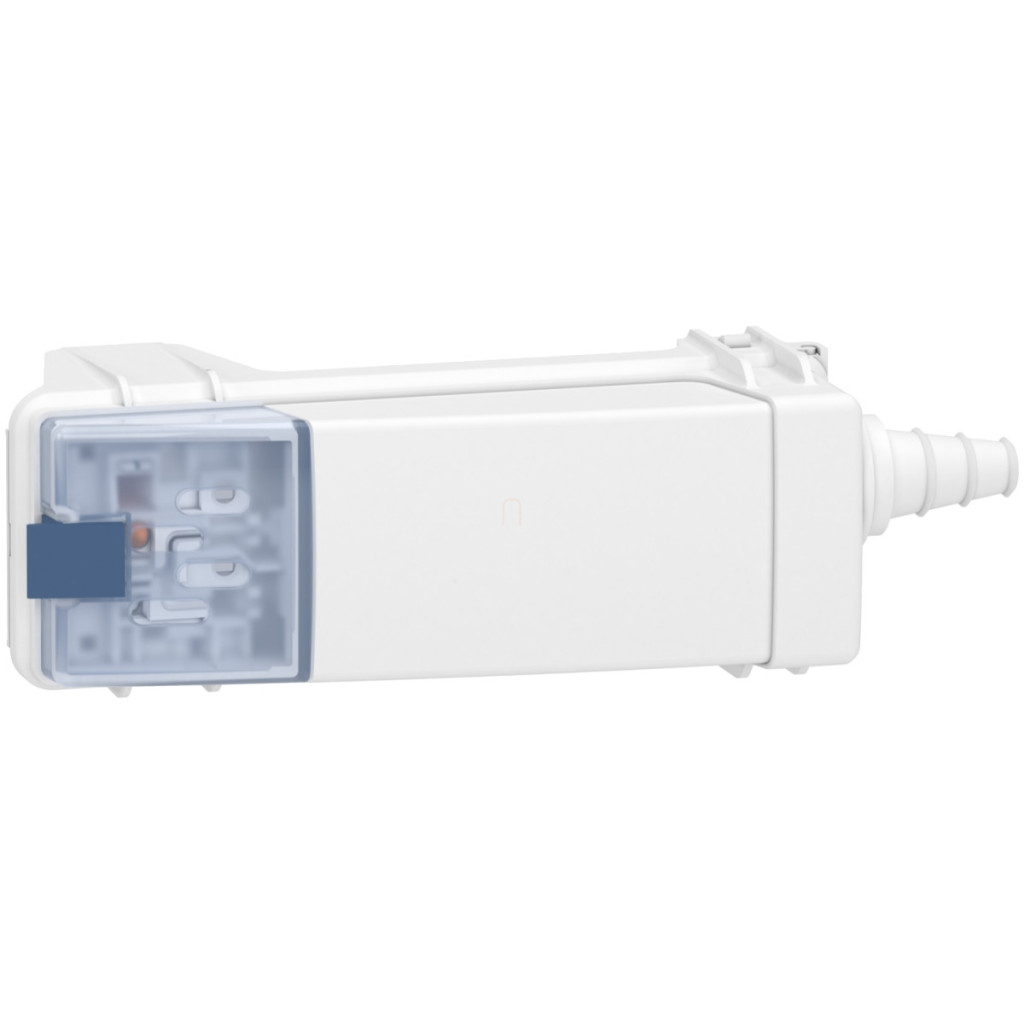

Conectorul de ramificație KBC16DCF21 din gama de produse Canalis de la Schneider Electric este o componentă electrică de 16 A, extrem de versatilă, ideală pentru utilizarea în sisteme de iluminat. Acest conector este compatibil cu sistemele de bare colectoare Canalis KBA și KBB și poate fi o componentă indispensabilă în instalațiile electrice profesionale. Conectorul KBC16DCF21 are parametri tehnici remarcabili, care îndeplinesc chiar și cele mai stricte cerințe industriale. Dispozitivul funcționează la o tensiune nominală de 230-400 V și un curent nominal de 16 A la o temperatură ambiantă de până la 35 °C. Conectorul suportă o frecvență de rețea de 50/60 Hz, ceea ce îl face potrivit pentru o gamă largă de aplicații. Tensiunea de izolare este de 690 V, ceea ce asigură o siguranță adecvată în diverse medii de instalare. O caracteristică specială a produsului este opțiunea de selectare a fazei, care îl face extrem de flexibil în utilizare. Polaritatea barei colectoare poate fi L2 + L1 + L3 + N + PE sau L + N + PE, în timp ce polaritatea unității de ramificație poate fi selectată dintre L2 + N + PE, L3 + N + PE sau L1 + N + PE. Această caracteristică permite instalatorilor să optimizeze sistemul în funcție de cerințele locale. Conectorul unității de ramificație este selectiv în funcție de fază și protejat cu siguranță, funcționând cu o siguranță cilindrică de tip gG de 8,5 x 31,5 mm, conformă cu standardul NF. Este important de reținut că siguranța nu este inclusă în pachet și trebuie achiziționată separat. KBC16DCF21 este compatibil cu protocolul de comunicare DALI, astfel încât poate fi integrat în sisteme inteligente de control al clădirilor și permite un control avansat și programabil al iluminatului. Datorită gradului de protecție IP55, produsul este rezistent la praf și jeturi de apă, asigurând performanțe fiabile în medii industriale și aplicații în aer liber, în conformitate cu EN/IEC 60529. Conectorul are un dispozitiv de blocare albastru pentru identificare ușoară și fixare sigură. În ceea ce privește dimensiunile, KBC16DCF21 are o lățime de 168 mm, o adâncime de 33 mm și o înălțime de 53 mm, iar întregul ansamblu cântărește doar 90 g. Designul compact facilitează manipularea ușoară și opțiunile flexibile de instalare. Produsul este disponibil în culoarea crem (RAL 9001) și este conform cu standardele EN/IEC 61439-6 și EN/IEC 60439-2, asigurând o calitate și o siguranță ridicate.
Schneider Electric Canalis KBA - KBC16DCF21 - 16 A - date tehnice element de conectare ramificat
Caracteristici principale
Familia de produse: Canalis
Tip: Clasic
Sistem de control: Sistem de control
Tip de produs sau componentă: Conector
Aplicație dispozitiv: Iluminat
Familii de produse compatibile: Canalis KBA canalizare cu bare colectoare, Canalis KBB canalizare cu bare colectoare
Parametri electrici
Curent nominal de funcționare [Ie]: 16 A la 35 °C
Tensiune nominală de funcționare [Ue]: 230...400 V
Frecvență rețea: 50/60 Hz
Tensiune de izolare [Ui]: 690 V
Caracteristici bare colectoare
Polaritate bare colectoare: L2 + L1 + L3 + N + PE, L + N + PE
Tip de protecție: Siguranță
Tip siguranță: Cilindrică: 8,5 x 31,5 mm - gG în conformitate cu standardul NF
Caracteristici unitate de ramificație
Protocol port de comunicație: DALI
Culoare blocare ramificație: Albastru
Polaritate unitate de ramificație: L2 + N + PE, L3 + N + PE, L1 + N + PE
Tip conector unitate de ramificație: Cu selecție de fază
Caracteristici fizice
Accesorii: Siguranță neincluse
Culoare: Crem (RAL 9001)
Lățime: 168 mm
Adâncime: 33 mm
Înălțime: 53 mm
Greutate netă: 90 g
Cantitate per set: Set de 10 bucăți
Standarde
Conformitate: EN/IEC 61439-6, EN/IEC 60439-2
Protecție
Grad de protecție IP: IP55 în conformitate cu EN/IEC 60529
