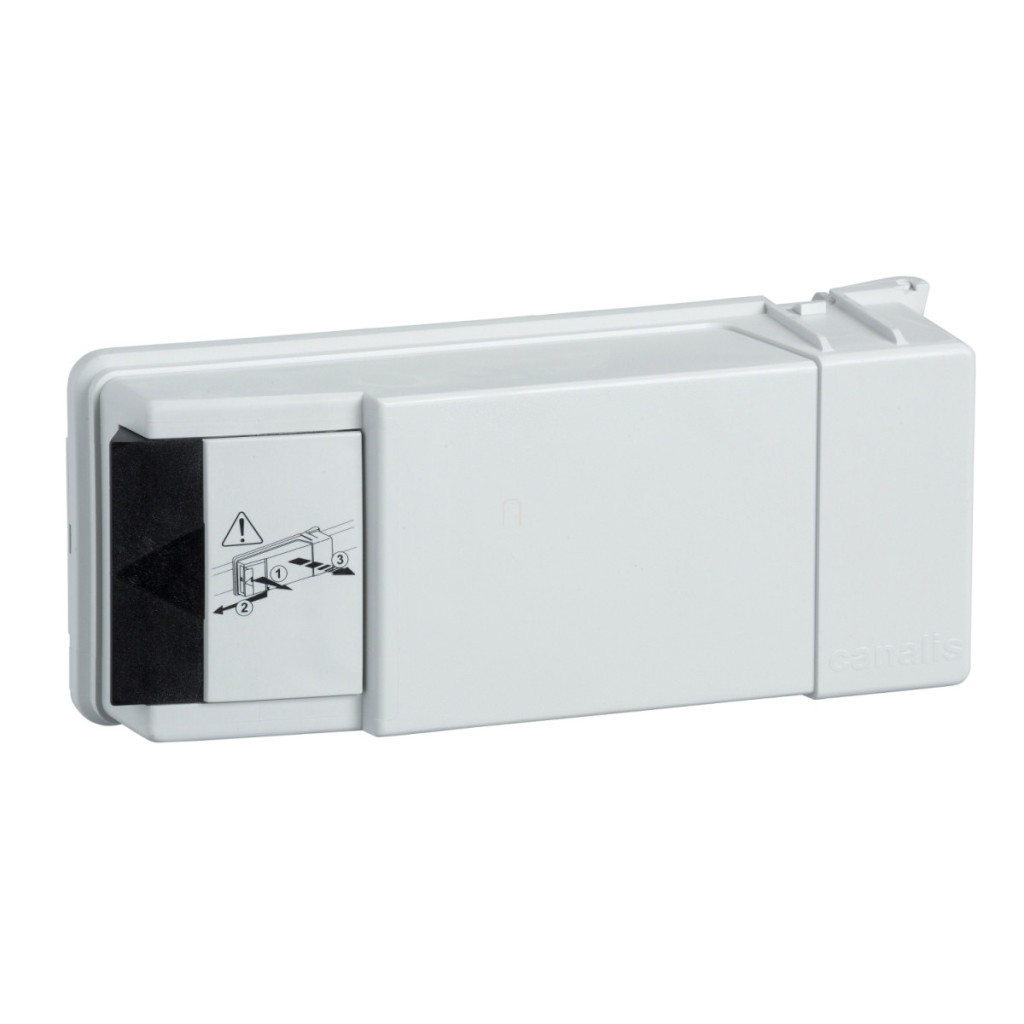

Conectorul de ramificație Schneider Electric Canalis KBC16DCF40 este o soluție versatilă și profesională pentru sistemele de bare colectoare Canalis KBA și KBB, proiectate pentru aplicații de iluminat. Cu un curent nominal de funcționare de 16 amperi, această unitate de ramificație este alegerea perfectă pentru proiectele în care flexibilitatea și fiabilitatea sunt esențiale. Datorită designului său special, conectorul KBC16DCF40 are polaritate 3L+N+PE și este echipat cu un conector cu polaritate fixă. O caracteristică specială a dispozitivului este că este compatibil cu protocolul de comunicare DALI, permițând integrarea acestuia în sisteme de iluminat moderne și inteligente. Acest lucru permite controlul, programarea și monitorizarea avansată a iluminatului, ceea ce poate duce la economii semnificative de energie pe termen lung. Produsul funcționează într-un interval de tensiune de funcționare de 230-400 V și la o frecvență de rețea de 50/60 Hz, ceea ce îl face potrivit pentru utilizare în majoritatea mediilor industriale. KBC16DCF40 are protecție cu siguranță, necesitând în mod specific o siguranță cilindrică standard NF de 8,5 x 31,5 mm (tip gG), care trebuie achiziționată separat, deoarece nu este inclusă în pachetul de livrare. Designul produsului pune accentul pe calitate: are un grad de protecție IP55 conform EN/IEC 60529, care oferă o protecție adecvată împotriva prafului și jeturilor de apă. Conectorul este de culoare crem (RAL 9001), care se potrivește bine în majoritatea mediilor industriale și comerciale. În ceea ce privește dimensiunile, KBC16DCF40 are o lățime de 205 mm, o adâncime de 38 mm și o înălțime de 68 mm, cu o greutate netă de numai 90 g. Schneider Electric a ținut cont de standardele internaționale în proiectarea și fabricarea acestui produs, astfel încât KBC16DCF40 este conform cu EN/IEC 60439-2 și EN/IEC 61439-6. Produsul are o tensiune nominală de izolare de 690 V, ceea ce asigură o funcționare sigură chiar și în sistemele de înaltă tensiune. Polaritatea sistemului de distribuție a barelor colectoare este L2 + L1 + L3 + N + PE, ceea ce oferă o flexibilitate suplimentară în timpul utilizării.
Schneider Electric Canalis KBA - KBC16DCF40 - 16 A - date tehnice element de conectare ramificat
Caracteristici generale
Familia de produse: Canalis
Tipul produsului: Clasic
Sistem de control: Sistem de control
Tipul componentei: Conector
Domeniu de aplicare: Iluminat
Compatibilitate
Sisteme compatibile: Canalis KBA busbar trunking, Canalis KBB busbar trunking
Caracteristici electrice
Curent nominal de funcționare [Ie]: 16 A la 35 °C
Tensiune nominală de funcționare [Ue]: 230...400 V
Frecvența rețelei: 50/60 Hz
Polaritate canalizare: L2 + L1 + L3 + N + PE
Polaritatea unității de ramificație: 3L+N+PE
Tipul conectorului unității de ramificație: Polaritate fixă
Tensiune nominală de izolație [Ui]: 690 V
Protecție
Tip de protecție: Siguranță
Tip de siguranță: Cilindrică: 8,5 x 31,5 mm - gG conform standardului NF
Accesorii: Siguranță neincluse
Comunicare
Protocol port de comunicare: DALI
Caracteristici fizice
Culoare: Crem (RAL 9001)
Lățime: 205 mm
Adâncime: 38 mm
Înălțime: 68 mm
Greutate netă: 90 g
Standarde și reglementări
Standarde: EN/IEC 60439-2, EN/IEC 61439-6
Date privind mediul
Grad de protecție IP: IP55 conform EN/IEC 60529
