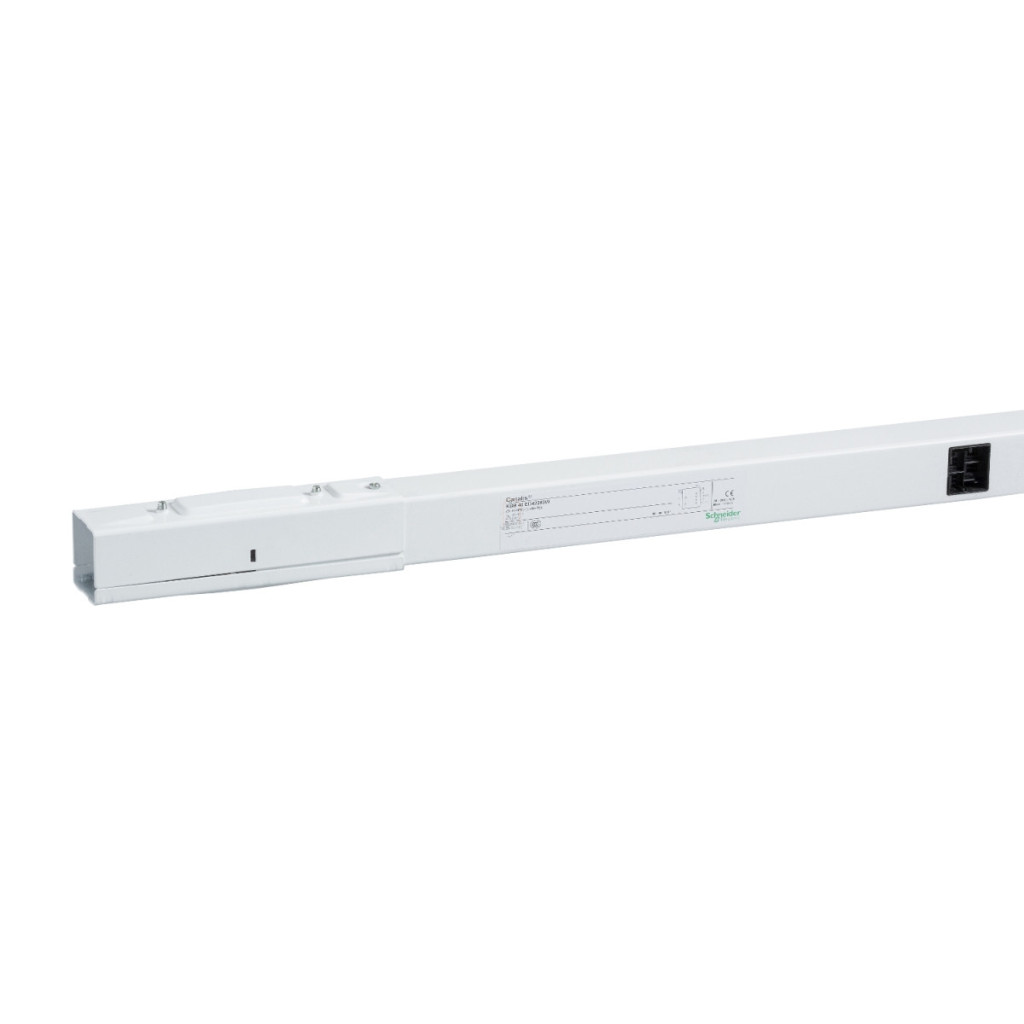

Elementul drept KBB25ED22305W din familia de produse Canalis KBB de la Schneider Electric este o componentă profesională, cu o putere nominală de 25 A, cu circuit dublu, sistem de polaritate L+N+PE, potrivită atât pentru iluminat, cât și pentru distribuția prizelor. Șina conductoare albă (RAL9003) cu lungimea de 3 metri oferă 5 opțiuni de conectare pe toată lungimea sa, fiind soluția ideală pentru instalarea sistemelor flexibile de alimentare cu energie electrică în instalații comerciale și industriale. Elementul drept al sistemului Canalis KBB funcționează într-un interval de tensiune de funcționare de 230-400 V la o frecvență de rețea de 50/60 Hz. Are caracteristici tehnice excelente: rezistență la tensiune de impuls nominală de 4 kV, tensiune de izolație nominală de 690 V, rezistență la curent de scurtcircuit de scurtă durată de 0,44 kA și rezistență la curent de scurtcircuit de vârf de 4,4 kA. Produsul are o limită de sarcină termică de 195 kA².s și un câmp magnetic maxim radiat de 2 pT. La proiectarea barei colectoare KBB25ED22305W, s-a acordat o atenție specială căderii de tensiune, care, conform parametrilor, variază între 0,55 și 0,72 V la 100 de metri și 1 A, în funcție de factorul de putere. Printre caracteristicile tehnice, merită menționată gestionarea factorului de distorsiune armonică (THDI): la 0-15% THDI, curentul maxim este de 25 A, între 15-33% este de 20 A, iar între 33-100% este de 16 A. Dimensiunile barei colectoare permit un design compact, cu o lățime de 30 mm și o înălțime de 46 mm. Produsul are un grad de protecție IP55 conform EN/IEC 60529 și un grad de rezistență la impact IK06 conform EN/IEC 62262. Acest lucru asigură funcționarea fiabilă a sistemului chiar și în medii prăfuite și umede. Șina conductoare Canalis KBB este recomandată în special pentru aplicații în care amplasarea corpurilor de iluminat sau a prizelor electrice se schimbă frecvent sau în care este necesar un sistem flexibil, ușor de adaptat. Metoda de fixare cu șuruburi permite o instalare rapidă și ușoară. Caracteristicile de temperatură ale produsului sunt, de asemenea, demne de remarcat: acesta poate funcționa la curent nominal maxim (100% In) între 0 și 35 °C, în timp ce la temperaturi ambientale mai ridicate (35-55 °C) poate fi utilizat cu o capacitate de încărcare în scădere treptată (85-96% In). Elementul drept Schneider Electric Canalis KBB25ED22305W este fabricat în conformitate cu standardele EN/IEC 61439-6 și EN/IEC 61439-1, care garantează o calitate înaltă și o funcționare fiabilă. Desenul detaliat al produsului arată locația exactă a celor 5 puncte de conectare pe șina de 3 metri, care sunt distribuite uniform pentru a oferi opțiuni optime de conectare pe toată lungimea.
Schneider Electric Canalis KBB - KBB25ED22305W - Element drept standard, 25 A, 3 m, alb Date tehnice
Caracteristici principale
Familia de produse: Canalis
Denumirea produsului: KBB
Tipul produsului: Clasic
Tipul componentului: Element drept
Descriere: Element de distribuție
Domeniu de aplicare: Iluminat, Distribuție prize
Curent nominal de funcționare: 25 A la 35 °C
Tensiune nominală de funcționare: 230...400 V
Frecvența rețelei: 50/60 Hz
Polaritatea barei colectoare: L + N + PE
Număr de circuite: 2
Număr de puncte de ramificare: 5
Tip de control: Niciunul
Metodă de montare: Cu șuruburi
Informații suplimentare
Tensiune nominală de rezistență la impulsuri: 4 kV
Tensiune nominală de izolație: 690 V
Curent nominal de rezistență pe termen scurt: 0,44 kA
Curent nominal de rezistență de vârf: 4,4 kA
Limită de sarcină termică: 195 kA².s
Câmp magnetic maxim radiat: 2 pT
THDI (distorsiune armonică totală):
25 A la 0...15 %
20 A la 15...33 %
16 A la 33...100 %
Cădere maximă de tensiune:
<0,72 V la factor de putere = 1 la 50 Hz, curent de 1 A pentru o lungime de 100 m
<0,67 V la factor de putere = 0,9 la 50 Hz, curent de 1 A pentru o lungime de 100 m
<0,61 V factor de putere = 0,8 la 50 Hz, curent de 1 A pentru o lungime de 100 m
<0,55 V factor de putere = 0,7 la 50 Hz, curent de 1 A pentru o lungime de 100 m
Standarde: EN/IEC 61439-6, EN/IEC 61439-1
Dimensiuni și caracteristici fizice
Lățime: 30 mm
Înălțime: 46 mm
Lungime: 3 m
Culoare: Alb (RAL 9003)
Caracteristici de mediu
Protecție IP: IP55 conform EN/IEC 60529
Protecție IK: IK06 conform EN/IEC 62262
Temperatura ambiantă în timpul funcționării:
0...35 °C (100 % In)
35...40 °C (96 % In)
40...45 °C (93 % In)
45...50 °C (89 % In)
50...55 °C (85 % In)
