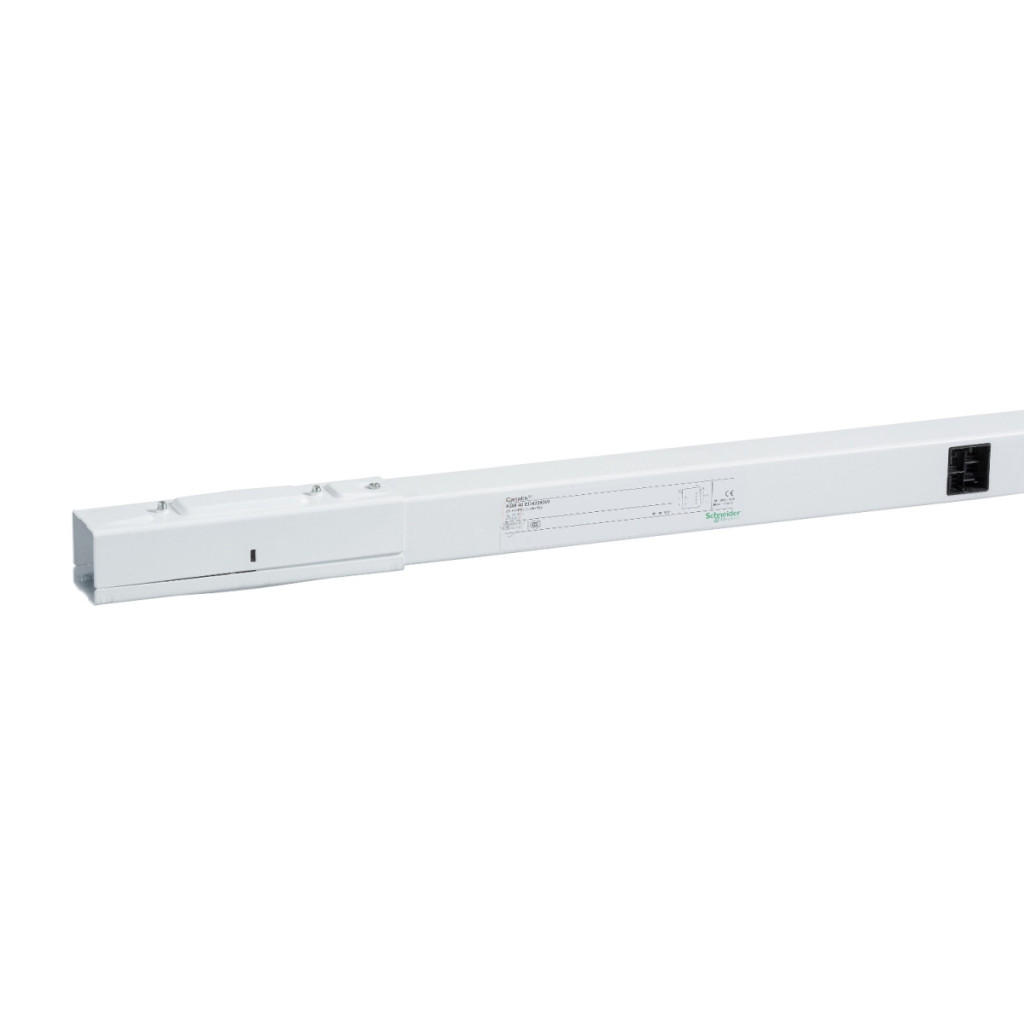

Elementul standard drept din seria Canalis KBB25ED42305W de la Schneider Electric este o componentă compactă și versatilă a sistemului de bare colectoare, care oferă o soluție ideală pentru iluminat și alimentare cu energie electrică de joasă tensiune în clădirile moderne. Acest sistem de canalizare de 3 metri, de culoare albă (RAL9003), cu un curent nominal de 25 A, este potrivit atât pentru instalații noi, cât și pentru extinderi ale sistemelor existente. Elementul drept KBB25ED42305W conține două circuite cu polaritate 3L+N+PE/L+N+PE și este compatibil cu protocolul de comunicare DALI, care permite controlul și monitorizarea inteligentă a sistemelor de iluminat. Există 5 puncte de conectare ramificate distribuite uniform pe toată lungimea barei colectoare, asigurând o conectare flexibilă a consumatorilor. Instalarea este simplă, folosind șuruburi, ceea ce permite o asamblare rapidă și eficientă. Produsul are proprietăți electrice și mecanice excelente. Poate fi utilizat în intervalul de tensiune de funcționare de 230-400 V la o frecvență de rețea de 50/60 Hz. Tensiunea nominală de izolare este de 690 V, iar tensiunea nominală de impuls este de 4 kV. Curentul de scurtcircuit de scurtă durată (Icw) este de 0,44 kA, curentul de scurtcircuit nominal de vârf (Ipk) este de 4,4 kA, iar limita de solicitare termică este de 195 kA².s. Câmpul magnetic maxim radiat este de numai 2 pT, asigurând o funcționare ecologică. Capacitatea de încărcare variază în funcție de gradul de distorsiune armonică (THDI): 25 A pentru 0-15%, 20 A pentru 15-33% și 16 A pentru 33-100%. Sistemul Canalis KBB produce o cădere de tensiune excepțional de mică: la o sarcină de 1A pe 100 de metri, doar 0,72V (factor de putere = 1), 0,67 V (factor de putere = 0,9), 0,61 V (factor de putere = 0,8) sau 0,55 V (factor de putere = 0,7) cădere la frecvența de 50 Hz. KBB25ED42305W are dimensiuni compacte: lățime 30 mm, înălțime 46 mm, lungime 3 m și greutate netă 4,7 kg. Produsul are un grad de protecție IP55 conform EN/IEC 60529 și un grad de rezistență la impact IK06 conform EN/IEC 62262. Poate fi utilizat cu diferite capacități de încărcare în funcție de temperatura ambiantă: între 0 și 35 °C la 100% din curentul nominal, 96% între 35-40 °C, 93% între 40-45 °C, 89% între 45-50 °C și 85% între 50-55 °C. KBB25ED42305W este conform cu standardele EN/IEC 61439-6 și EN/IEC 61439-1.
Schneider Electric Canalis KBB - KBB25ED42305W - Element drept standard, 25 A, 3 m, alb date tehnice
Informații generale
Familia de produse: Canalis
Denumire scurtă a produsului: KBB
Tipul produsului: Element drept (lungime dreaptă)
Tipul ofertei: Clasic
Descrierea șinei conductoare: Secțiune de distribuție (lungime de distribuție)
Domeniu de aplicare: Iluminat, distribuție prize
Parametri tehnici
Caracteristici electrice:
Curent nominal de funcționare: 25 A la 35 °C
Tensiune nominală de funcționare: 230...400 V
Frecvența rețelei: 50/60 Hz
Polaritatea șinei conductoare: 3L + N + PE, L + N + PE Număr de circuite: 2 Număr de puncte de conectare ramificate: 5 Tip de control: Comunicare Protocol port de comunicare: DALI Metodă de montare: Montare cu șurub Parametri electrici suplimentari:
Tensiune nominală de impuls rezistentă: 4 kV
Tensiune nominală de izolație: 690 V
Curent nominal de rezistență pe termen scurt: 0,44 kA
Curent nominal de vârf de scurtcircuit: 4,4 kA
Limită de solicitare termică: 195 kA².s
Câmp magnetic maxim radiat: 2 pT
THDI (Distorsiune armonică a curentului):
0...15% - 25 A
15...33% - 20 A
33...100% - 16 A
Cădere maximă de tensiune (pe o lungime de 100 m, la o sarcină de 1A, 50 Hz):
<0,72 V la factor de putere = 1
<0,67 V la factor de putere = 0,9
<0,61 V factor de putere = 0,8
<0,55 V factor de putere = 0,7
Caracteristici fizice
Lățime: 30 mm
Înălțime: 46 mm
Lungime: 3 m
Culoare: alb (RAL 9003)
Condiții de mediu
Nivel de protecție:
Nivel de protecție IP: IP55 conform EN/IEC 60529
Nivel de rezistență la impact IK: IK06 conform EN/IEC 62262
Temperatura ambiantă în timpul funcționării:
0...35 °C (100 % In)
35...40 °C (96 % In)
40...45 °C (93 % In)
45...50 °C (89 % In)
50...55 °C (85 % In)
Standarde
EN/IEC 61439-6
EN/IEC 61439-1
