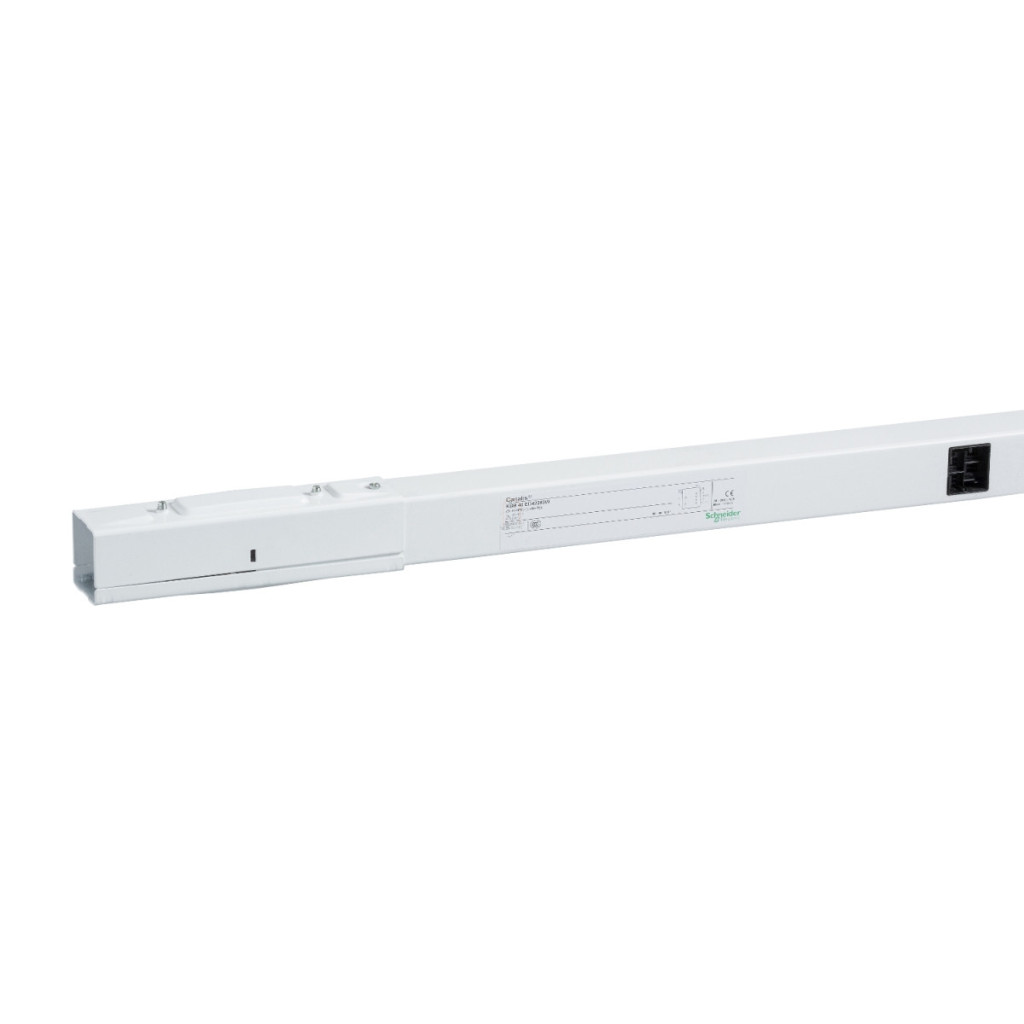

Elementul drept KBB25ED4303W din gama de produse Canalis KBB de la Schneider Electric este un sistem de bare colectoare de înaltă calitate, cu un curent nominal de 25 A, conceput în principal pentru sisteme de iluminat și alimentare cu energie electrică. Această secțiune dreaptă de 3 metri lungime, de culoare albă (RAL9003), este alegerea perfectă pentru infrastructura electrică a instalațiilor comerciale și industriale unde este necesară o distribuție fiabilă a energiei electrice. Secțiunea dreaptă KBB25ED4303W are un circuit întărit cu o configurație 3L+N+PE (3 faze + neutru + împământare de protecție), care permite distribuția sigură și eficientă a energiei electrice. Unitatea are 3 puncte de conectare ramificate, distribuite uniform pe lungimea de 3 metri. Sistemul funcționează la o tensiune de funcționare de 230-400 V și este compatibil cu o frecvență de rețea de 50/60 Hz, ceea ce îl face potrivit pentru majoritatea rețelelor electrice europene. Sistemul de bare colectoare KBB25ED4303W are parametri tehnici excelenți. Tensiunea nominală de impuls de 4 kV și tensiunea de izolație de 690 V asigură o funcționare fiabilă în diverse medii electrice. Capacitatea de transport a curentului pe termen scurt este de 0,44 kA, în timp ce curentul limită dinamic este de 4,4 kA, oferind o protecție adecvată chiar și în cazul unor scurtcircuite. Limita de solicitare termică este de 195 kA².s, iar câmpul magnetic maxim radiat este de numai 2 pT, ceea ce este avantajos atunci când se instalează în apropierea echipamentelor electronice sensibile. Căderea de tensiune este minimă: între 0,55 și 0,72 V la 100 de metri, în funcție de factorul de putere, la o sarcină de 1 A, ceea ce asigură o eficiență energetică excelentă. KBB25ED4303W are dimensiuni compacte: 30 mm lățime și 46 mm înălțime, ceea ce permite instalarea ușoară chiar și în spații restrânse. Gradul de protecție IP55 conform EN/IEC 60529 și gradul de protecție mecanică IK06 conform EN/IEC 62262 asigură o protecție adecvată împotriva prafului și umezelii și rezistă la impacturi mecanice moderate. Produsul funcționează la curent nominal maxim la temperaturi ambientale cuprinse între 0 și 35 °C, iar la temperaturi mai ridicate (până la 55 °C) poate fi utilizat cu o capacitate de încărcare redusă. KBB25ED4303W poate fi instalat cu șuruburi de fixare și este conform cu standardele EN/IEC 61439-6 și EN/IEC 61439-1, asigurând conformitatea cu cerințele internaționale de calitate și siguranță.
Schneider Electric Canalis KBB - KBB25ED4303W - Element drept standard, 25 A, 3 m, alb date tehnice
Caracteristici principale
Familia de produse: Canalis
Denumire scurtă a dispozitivului: KBB
Tipul ofertei: Clasic
Tipul produsului sau al componentei: Secțiune dreaptă
Descrierea barei colectoare: Secțiune de distribuție
Aplicație dispozitiv: Iluminat, distribuție prize
Caracteristici electrice
Curent nominal de funcționare [Ie]: 25 A la 35 °C
Tensiune nominală de funcționare [Ue]: 230...400 V
Frecvența rețelei: 50/60 Hz
Polaritate bară colectoare: 3L + N + PE
Număr de circuite: 1
Număr de puncte de ramificare: 3
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV
Tensiune nominală de izolație [Ui]: 690 V
Curent nominal de rezistență pe termen scurt [Icw]: 0,44 kA
Curent nominal limită dinamic [Ipk]: 4,4 kA
Limită de solicitare termică: 195 kA².s
Câmp magnetic maxim radiat: 2 pT
THDI: 0...15 % 25 A, 15...33 % 20 A, 33...100 % 16 A
Cădere maximă de tensiune: <0,72 V la factor de putere 1 la 50 Hz pentru 1A pe o lungime de 100 m, <0,67 V la un factor de putere de 0,9 la 50 Hz pentru 1 A pe o lungime de 100 m, <0,61 V la un factor de putere de 0,8 la 50 Hz pentru 1 A pe o lungime de 100 m, <0,55 V la un factor de putere de 0,7 la 50 Hz pentru 1 A pe o lungime de 100 m
Standarde
EN/IEC 61439-6, EN/IEC 61439-1
Caracteristici fizice
Lățime: 30 mm
Înălțime: 46 mm
Lungime: 3 m
Culoare: Alb (RAL 9003)
Caracteristici de mediu
Grad de protecție IP: IP55 conform EN/IEC 60529
Grad de protecție IK: IK06 conform EN/IEC 62262
Temperatura ambiantă de funcționare: 0...35 °C (100 % In), 35...40 °C (96 % In), 40...45 °C (93 % In), 45...50 °C (89 % In), 50...55 °C (85 % In)
Tip de control
Niciunul
Metodă de montare
Cu șuruburi
