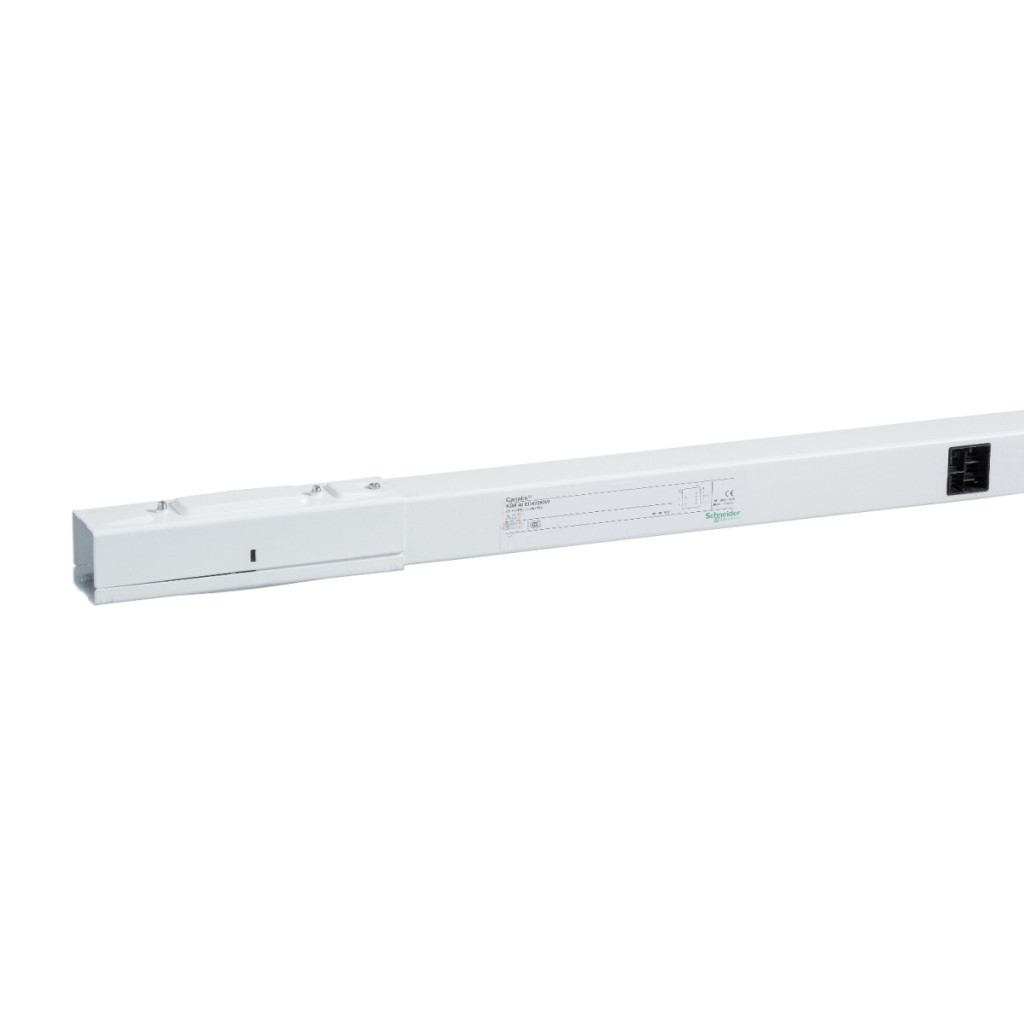

Bara colectoare standard dreaptă Schneider Electric Canalis KBB seria KBB25ED44305TW este o bară colectoare de înaltă calitate, cu curent de 25 A, lungime de 3 metri, de culoare albă (RAL9003), care reprezintă soluția ideală pentru distribuția energiei electrice și sistemele de iluminat în clădiri mari de birouri, comerciale și industriale. Această bară colectoare face parte din familia de produse Canalis KBB, care este deosebit de potrivită pentru distribuția prizelor de alimentare și alimentarea sistemelor de iluminat. Bara colectoare dreaptă KBB25ED44305TW are 2 circuite într-o configurație trifazată + neutru + pământ de protecție (3L+N+PE) și este echipată cu 5 puncte de ramificare distanțate la intervale regulate (500 mm) de-a lungul barei colectoare. Sistemul de distribuție are capacități de comunicare compatibile cu protocolul KNX, ceea ce permite integrarea sa în sisteme inteligente de control al clădirilor. KBB25ED44305TW are parametri tehnici remarcabili. Curentul nominal de funcționare este de 25 A la o temperatură ambiantă de 35 °C, în timp ce tensiunea nominală de funcționare poate varia între 230-400 V. Sistemul funcționează la o frecvență de rețea de 50/60 Hz. De asemenea, are caracteristici remarcabile de siguranță electrică: tensiunea nominală de izolare este de 690 V, tensiunea nominală de rezistență la impulsuri este de 4 kV, curentul nominal de rezistență pe termen scurt este de 0,44 kA, iar curentul nominal de rezistență de vârf este de 4,4 kA. Intensitatea maximă a câmpului magnetic emis este de numai 2 pT. Aceste valori asigură fiabilitatea și funcționarea în siguranță a sistemului. Parametrii fizici ai KBB25ED44305TW sunt, de asemenea, demni de remarcat: are o lățime de numai 30 mm și o înălțime de 46 mm, ceea ce permite un design deosebit de compact. Datorită metodei de montare cu șuruburi, poate fi instalat rapid și ușor. Are protecție IP55 conform EN/IEC 60529 și rezistență la impact IK06 conform EN/IEC 62262, ceea ce îl face ideal pentru utilizarea în medii în care este necesară protecția împotriva prafului și umezelii. Produsul are, de asemenea, o cădere de tensiune maximă extrem de favorabilă, care asigură o distribuție eficientă a energiei: <0,72 V factor de putere = 1, <0,67 V factor de putere = 0,9, <0,61 V factor de putere = 0,8 și <0,55 V factor de putere = 0,7, în toate cazurile la 50 Hz, curent 1 A, cablu de 100 metri lungime. Produsul este conform cu standardele EN/IEC 61439-6 și EN/IEC 61439-1, care garantează calitatea și siguranța acestuia.
Schneider Electric Canalis KBB - KBB25ED44305TW - Element drept standard, 25 A, 3 m, alb date tehnice
Date generale
Grup de produse: Canalis
Denumire scurtă a dispozitivului: KBB
Tipul ofertei: Sistem de control
Tipul produsului sau al componentei: Element drept pentru șină
Descrierea șinei: Element de distribuție pentru șină
Aplicație dispozitiv: Distribuție prize, Iluminat
Caracteristici electrice
Curent nominal de funcționare: 25 A la 35 °C
Tensiune nominală de funcționare: 230...400 V
Frecvența rețelei: 50/60 Hz
Polaritatea magistralei: 3L + N + PE
Număr de circuite: 2
Număr de puncte de ramificare: 5
Tip de control: Comunicație
Protocol port de comunicație: KNX
Metodă de montare: Cu șuruburi
Date suplimentare
Rezistență nominală la tensiune de impuls: 4 kV
Tensiune nominală de izolare: 690 V
Capacitate nominală de transport a curentului pe termen scurt: 0,44 kA
Rezistență nominală la curent de vârf: 4,4 kA
Limită de solicitare termică: 195 kA².s
Câmp magnetic maxim radiat: 2 pT
THDI
0...15 % 25 A
15...33 % 20 A
33...100 % 16 A
Cădere maximă de tensiune
<0,72 V factor de putere = 1 la 50 Hz cu 1A pentru o lungime de 100 m
<0,67 V factor de putere = 0,9 la 50 Hz cu 1A pentru o lungime de 100 m
<0,61 V factor de putere = 0,8 la 50 Hz cu 1A pe o lungime de 100 m
<0.55 V factor de putere = 0,7 la 50 Hz cu 1A pe o lungime de 100 m
Standarde
EN/IEC 61439-6
EN/IEC 61439-1
Parametri fizici
Lățime: 30 mm
Înălțime: 46 mm
Lungime: 3 m
Culoare: Alb (RAL 9003)
Caracteristici de mediu
Grad de protecție IP: IP55 conform EN/IEC 60529
Grad de rezistență la impact IK: IK06 conform EN/IEC 62262
Temperatura ambiantă de funcționare
0...35 °C (100 % din In)
35...40 °C (96 % din In)
40...45 °C (93 % din In)
45...50 °C (89 % din In)
50...55 °C (85 % din In)
