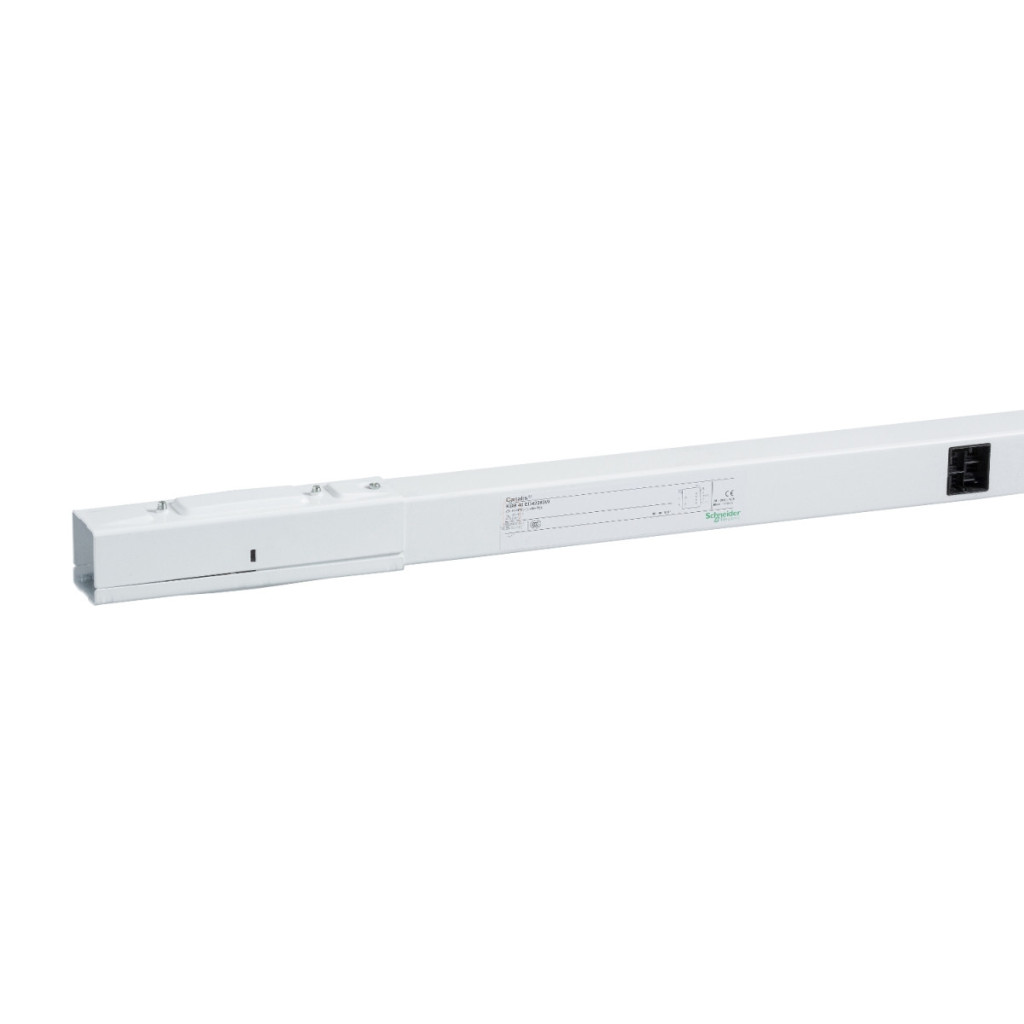

Elementul de canalizare dreaptă KBB25ED44305W din seria Canalis KBB de la Schneider Electric oferă o soluție excelentă pentru diverse sisteme de iluminat și de alimentare cu energie electrică de joasă tensiune. Acest element de canalizare electrică alb (RAL9003), cu lungimea de 3 metri, este proiectat pentru sisteme profesionale de distribuție electrică și este potrivit în special pentru rețele de iluminat și puncte de alimentare cu energie electrică de joasă tensiune. Parametrii tehnici ai KBB25ED44305W asigură performanțe și fiabilitate remarcabile. Sistemul de bare colectoare are un curent nominal de funcționare de 25 A (la 35 °C) și o tensiune de funcționare de 230-400 V la o frecvență de rețea de 50/60 Hz. Produsul are polaritate 3L+N+PE, adică include cei trei conductori de fază, conductorul neutru și împământarea de protecție. Sistemul are două circuite separate și cinci puncte de conectare pe o lungime de 3 metri, permițând conectarea ușoară a diverselor consumatoare. Instalarea se face cu șuruburi, ceea ce permite o fixare rapidă și sigură. Elementul de canal electric KBB25ED44305W are parametri electrici excelenți. Rezistența nominală la tensiune de impuls este de 4 kV, iar tensiunea nominală de izolație este de 690 V. Capacitatea de transport a curentului pe termen scurt este de 0,44 kA, în timp ce curentul limită dinamic nominal este de 4,4 kA. Limita de solicitare termică este de 195 kA²·s, iar câmpul magnetic maxim radiat este de numai 2 pT. Produsul are capacități de încărcare diferite în funcție de distorsiunea armonică totală (THDI): 25 A pentru 0-15% THDI, 20 A pentru 15-33% THDI, și 16 A pentru 33-100% THDI. Căderea de tensiune este extrem de redusă, de exemplu, 0,72 V/100 m (la o sarcină de 1 A, 50 Hz) pentru un factor de putere de 1. Produsul este conform cu standardele EN/IEC 61439-6 și EN/IEC 61439-1. KBB25ED44305W are, de asemenea, proprietăți mecanice remarcabile: are o lățime de 30 mm, o înălțime de 46 mm și o lungime de 3 metri. Gradul de protecție IP55 (conform EN/IEC 60529) și gradul de rezistență la impact IK06 (conform EN/IEC 62262) asigură protecția adecvată a produsului împotriva prafului, umezelii și impactului mecanic. Elementul de canalizare poate fi utilizat la curentul nominal la temperaturi ambientale cuprinse între 0 și 35 °C. La temperaturi mai ridicate, capacitatea de încărcare este redusă, conform specificațiilor din fișa tehnică (de exemplu, 96% din curentul nominal poate fi utilizat între 35 și 40 °C, iar 93% între 40 și 45 °C). Desenele tehnice și dimensiunile detaliate de instalare ajută la planificarea exactă a instalării, iar cele 5 puncte de conectare ale produsului sunt distribuite uniform pe lungimea șinei.
Schneider Electric Canalis KBB - KBB25ED44305W - Element drept standard, 25 A, 3 m, alb date tehnice
Caracteristici generale
Familia de produse: Canalis
Denumire scurtă a produsului: KBB
Tip: Clasic
Tipul produsului sau al componentei: Element drept
Descrierea tipului de șină: Element de distribuție
Domeniu de aplicare: Iluminat, Distribuție prize
Caracteristici electrice
Curent nominal de funcționare: 25 A la 35 °C
Tensiune nominală de funcționare: 230...400 V
Frecvența rețelei: 50/60 Hz
Polaritatea magistralei: 3L + N + PE
Număr de circuite: 2
Număr de puncte de conectare: 5
Tip de control: Niciunul
Metodă de montare: Cu șuruburi
Date suplimentare
Tensiune nominală de impuls rezistentă: 4 kV
Tensiune nominală de izolație: 690 V
Curent nominal de rezistență pe termen scurt: 0,44 kA
Curent nominal de rezistență dinamic: 4,4 kA
Limită de solicitare termică: 195 kA²·s
Câmp magnetic maxim radiat: 2 pT
Caracteristici fizice
Lățime: 30 mm
Înălțime: 46 mm
Lungime: 3 m
Culoare: Alb (RAL 9003)
Condiții de mediu
Protecție IP: IP55 conform EN/IEC 60529
Protecție IK: IK06 conform EN/IEC 62262
Temperatură ambiantă de funcționare: 0...35 °C (100% din In), 35...40 °C (96% din In), 40...45 °C (93% din In), 45...50 °C (89% din In), 50...55 °C (85% din In)
Standarde
Standarde: EN/IEC 61439-6, EN/IEC 61439-1
