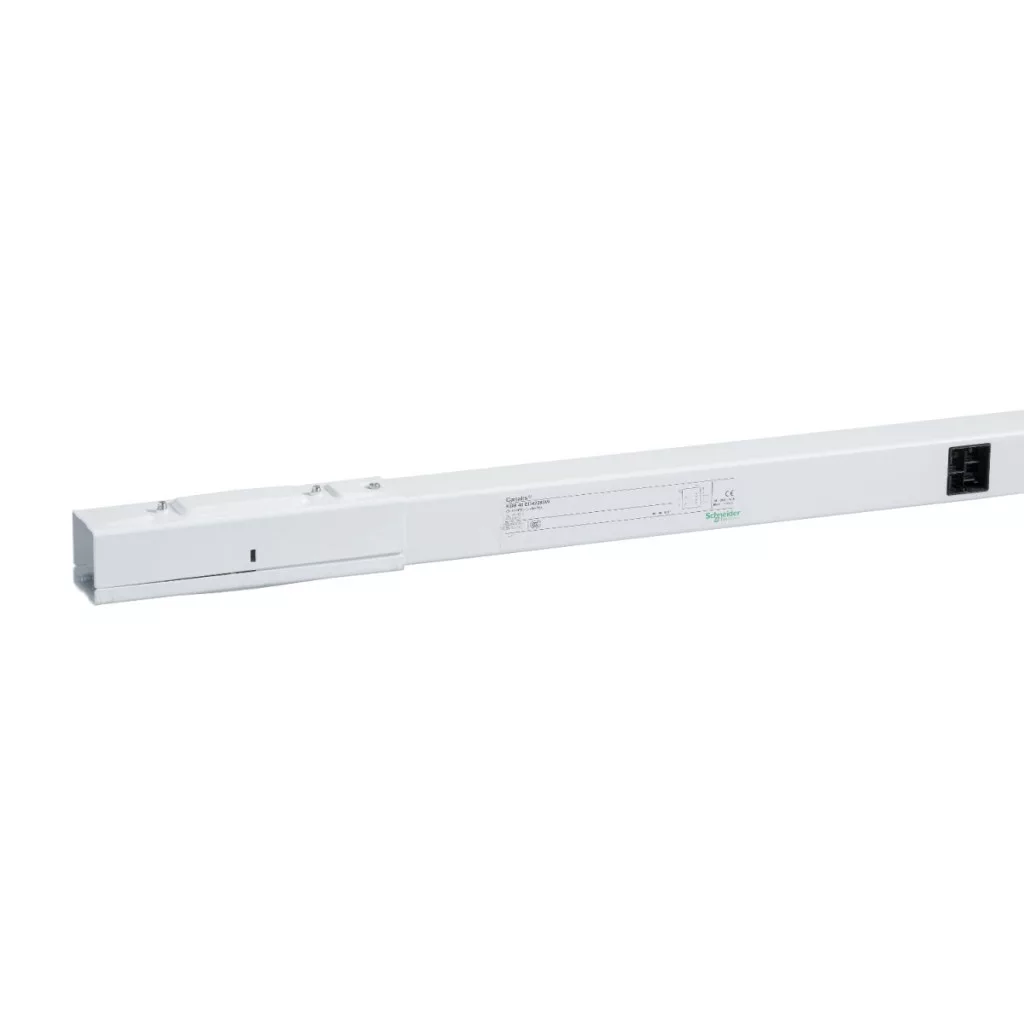

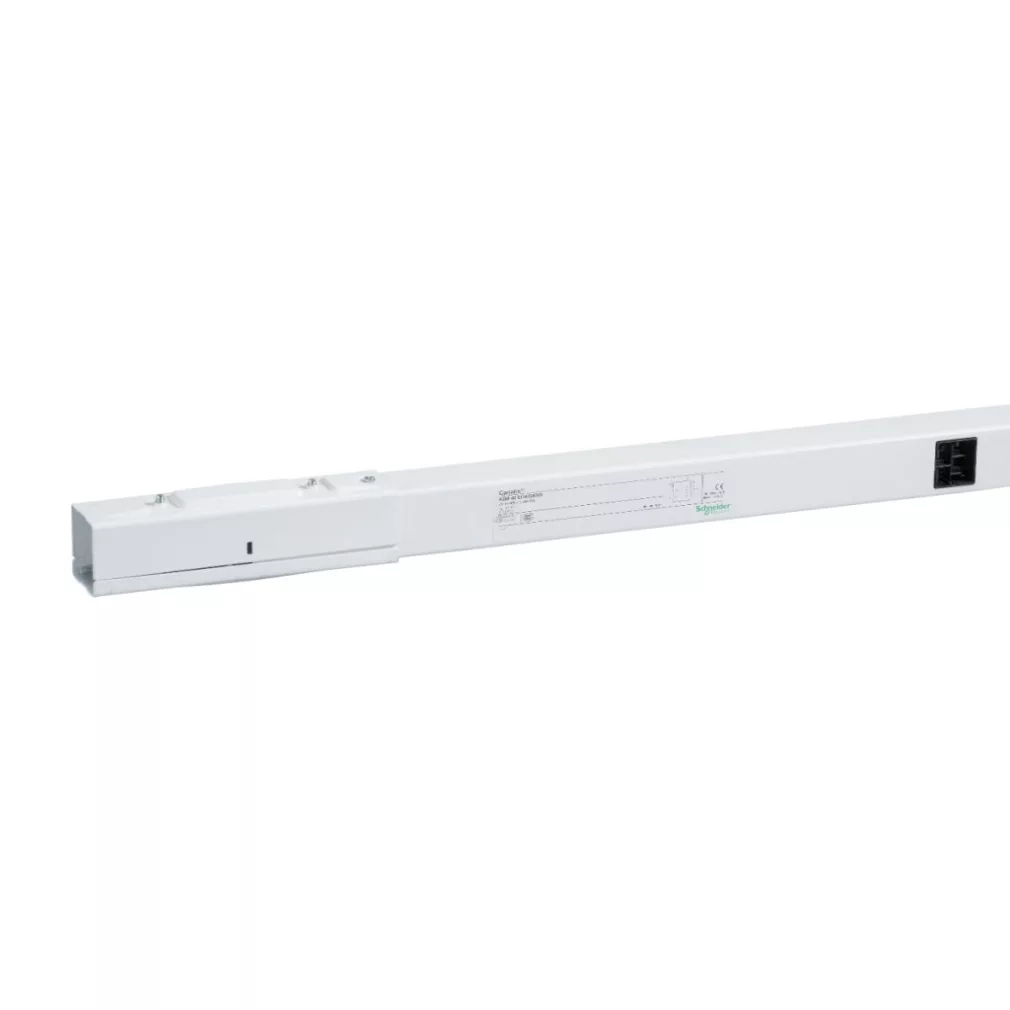

Sistemul de șine drepte Schneider Electric Canalis KBB seria KBB40ED42203W este o soluție versatilă și inteligentă de alimentare cu energie electrică, care combină caracterul practic cu tehnologia de ultimă generație. Acest element drept standard a fost dezvoltat special pentru sisteme de iluminat și distribuție de prize, fiind alegerea ideală pentru birouri moderne, facilități comerciale și medii industriale. KBB40ED42203W este o secțiune de bară dreaptă de 2 metri lungime, de culoare albă (RAL9003), cu un curent nominal de funcționare de 25/40 A. O caracteristică specială a sistemului este designul său cu circuit dublu, care poate fi utilizat cu polaritate 3L+N+PE sau L+N+PE, asigurând flexibilitate maximă într-o varietate de aplicații. Capacitățile de comunicare sunt asigurate de suportul protocolului DALI, care permite controlul inteligent al iluminatului, facilitând integrarea sistemului în soluțiile moderne de automatizare a clădirilor. Produsul are parametri tehnici excelenți: tensiune nominală de funcționare de 230-400 V, frecvență de alimentare de 50/60 Hz și 3 opțiuni de conectare a ramificațiilor pe o secțiune de 2 metri. Instalarea se face prin înșurubare, ceea ce permite o instalare rapidă și sigură. Protecția IP55 (conform EN/IEC 60529) și rezistența la impact IK06 (conform EN/IEC 62262) asigură o funcționare fiabilă într-o varietate de condiții de mediu. Sistemul poate fi utilizat la temperaturi ambientale cuprinse între 0 și 55 °C, capacitatea nominală de încărcare scăzând proporțional cu creșterea temperaturii (0-35 °C: 100%, 35-40 °C: 96%, 40-45 °C: 93%, 45-50 °C: 89%, 50-55 °C: 85 %). Caracteristicile tehnice remarcabile ale sistemului de bare colectoare Schneider Electric KBB40ED42203W includ o tensiune nominală de impuls de 4 kV, o tensiune nominală de izolație de 690 V și o capacitate nominală de transport de curent de scurtă durată de 0,94 kA. Curentul de vârf suportat este de 9,6 kA, iar limita de solicitare termică este de 900 kA²s. Avantajele suplimentare ale sistemului includ o cădere de tensiune redusă (<0,3 V la un factor de putere de 1, la 50 Hz, 1 A la 100 de metri) și un câmp magnetic maxim radiat de 2 pT. Capacitatea de încărcare variază în funcție de indicele de distorsiune armonică totală (THDI): 40 A pentru 0-15% THDI, 32 A pentru 15-33% THDI și 28 A pentru 33-100% THDI. Produsul are dimensiuni compacte: 30 mm lățime, 46 mm înălțime și 2000 mm lungime, cântărind doar 3,8 kg. Fabricat în conformitate cu standardele EN/IEC 61439-6 și EN/IEC 61439-1, produsul este o alegere excelentă atât pentru instalații noi, cât și pentru modernizarea sistemelor existente.
Schneider Electric Canalis KBB - KBB40ED42203W - Element drept standard, 40 A, 2 m, alb date tehnice
Caracteristici generale
Familia de produse: Canalis
Denumire scurtă a dispozitivului: KBB
Tipul ofertei: Clasic
Sistem de control: Comunicație
Tipul produsului sau al componentei: Secțiune dreaptă
Descrierea sistemului de șine: Secțiune de distribuție
Aplicație dispozitiv: Iluminat, Distribuție prize
Caracteristici tehnice
Curent nominal de funcționare: 40 A la 35 °C, 25 A la 35 °C
Tensiune nominală de funcționare: 230...400 V
Frecvența rețelei: 50/60 Hz
Polaritatea sistemului de bare colectoare: 3L + N + PE, L + N + PE Număr de circuite: 2 Număr de conexiuni ramificate: 3 Tip de control: Comunicare Protocol port de comunicare: DALI Metodă de montare: Cu șuruburi Caracteristici suplimentare Rezistență nominală la tensiune de impuls: 4 kV Cu șuruburi
Caracteristici suplimentare
Tensiune nominală de rezistență la impulsuri: 4 kV
Tensiune nominală de izolație: 690 V
Curent nominal de rezistență pe termen scurt: 0,94 kA
Curent nominal de vârf suportat: 9,6 kA
Limită de solicitare termică: 900 kA².s
Câmp magnetic maxim radiat: 2 pT
THDI: 0...15 % la 40 A, 15...33 % la 32 A, 33...100 % la 28 A
Cădere maximă de tensiune: <0,3 V la factor de putere = 1 la 50 Hz la 1A pe o lungime de 100 m, <0,28 V factor de putere = 0,9 la 50 Hz la 1 A pe o lungime de 100 m, <0,25 V factor de putere = 0,8 la 50 Hz la 1 A pe o lungime de 100 m, <0,22 V factor de putere = 0,7 la 50 Hz, 1 A, lungime 100 m
Standarde
EN/IEC 61439-6, EN/IEC 61439-1
Dimensiuni
Lățime: 30 mm
Înălțime: 46 mm
Lungime: 2 m
Culoare: Alb (RAL 9003)
Greutate netă: 3,8 kg
Caracteristici de mediu
Grad de protecție IP: IP55 conform EN/IEC 60529
Grad de protecție IK: IK06 conform EN/IEC 62262
Temperatura ambiantă în timpul funcționării: 0...35 °C (100 % In), 35...40 °C (96 % In), 40...45 °C (93 % In), 45...50 °C (89 % In), 50...55 °C (85 % In)
