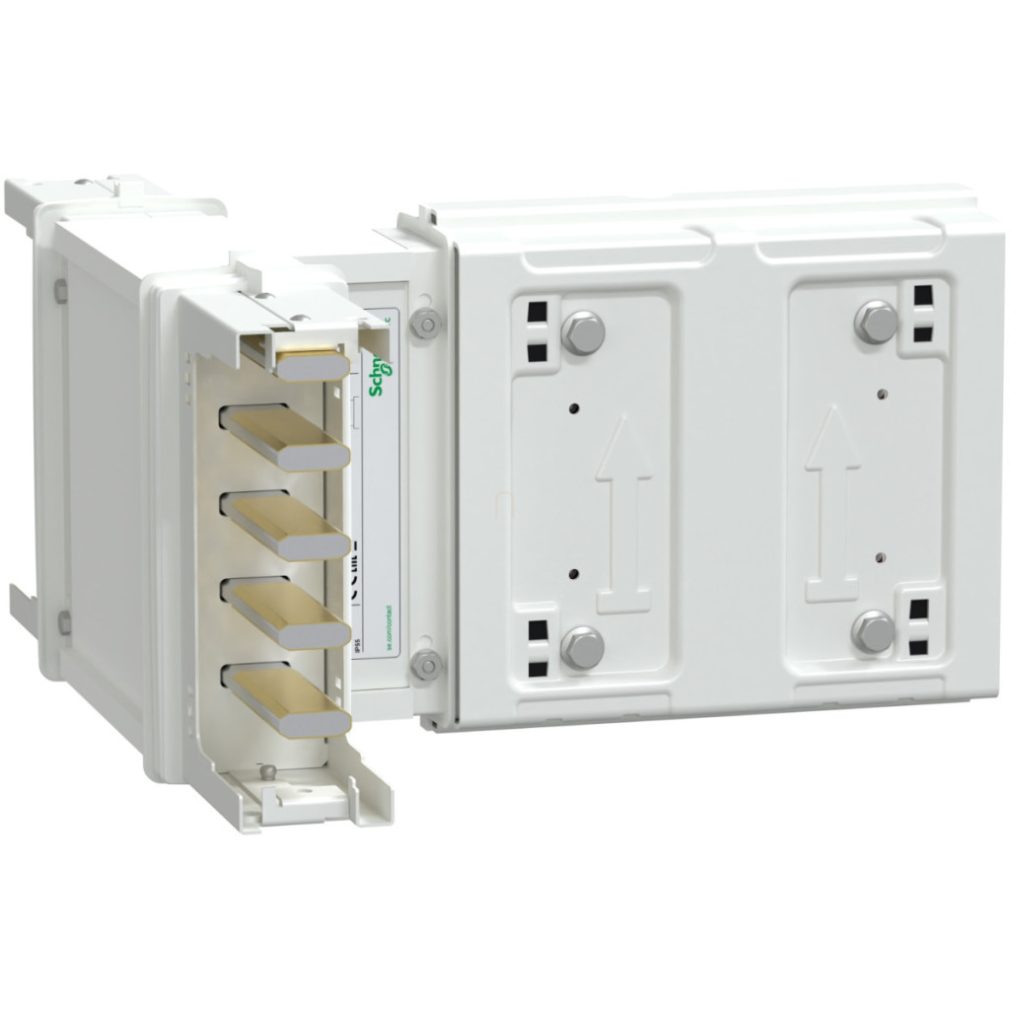

KSA400DTC40, parte a gamei de produse Canalis KS de la Schneider Electric, este un element profesional de ramificație în T din aluminiu, conceput pentru sisteme de bare colectoare KSA de 400 A. Această componentă special concepută permite modificarea rețelei de bare colectoare cu 90 de grade, oferind soluții flexibile de cablare și distribuție a energiei electrice în instalații industriale și comerciale. Piesa în T KSA400DTC40 este proiectată special pentru a fi compatibilă cu barele colectoare Canalis KSA 400 A și are parametri tehnici remarcabili. Dispozitivul funcționează cu polaritate 3L+N+PE, ceea ce permite crearea de sisteme trifazate complete. Produsul are un curent nominal de funcționare de 400 A la o temperatură ambiantă de 35 °C și poate fi utilizat într-un interval de tensiune nominală de funcționare de 230-690 V la o frecvență de rețea de 50/60 Hz. Conexiunea electrică precisă și sigură este asigurată de contacte glisante lubrifiate, care garantează o funcționare fiabilă și durabilă. În ceea ce privește caracteristicile fizice ale elementului T, produsul are dimensiuni fixe, toate cele trei laturi (A/B/C) având o lungime de 165 mm. Structura are o înălțime de 146 mm și o lățime de 54 mm. Cutia de joncțiune este albă (RAL 9001), care se potrivește cu celelalte elemente ale sistemului Canalis. În ciuda designului său robust, greutatea sa netă este de numai 4,7 kg, ceea ce îl face ușor de manevrat și instalat. Schimbarea de direcție este perpendiculară pe direcția marginii, cu conductorul neutru orientat în sus, ceea ce poate fi important la proiectarea și implementarea sistemului. KSA400DTC40 are caracteristici de protecție remarcabile: grad de protecție IP55 conform IEC 60529, care oferă o protecție excelentă împotriva pătrunderii prafului și a apei, și protecție IK08 conform IEC 62262, care îl face rezistent la impactul mecanic. Produsul trebuie fixat pe sistemul de șine cu șuruburi și poate fi instalat în aproape orice poziție, oferind un grad ridicat de flexibilitate în timpul instalării. Elementul T Schneider Electric KSA400DTC40 este conform cu standardele IEC 61439-1 și IEC 61439-6, ceea ce garantează calitatea și fiabilitatea ridicate ale produsului.
Schneider Electric Canalis KS (KSA, KSC) - KSA400DTC40 - Element T, 400 A Date tehnice
Caracteristici principale
Familia de produse: Canalis
Denumirea produsului: KS
Denumire scurtă: KSA
Tip ofertă: Avansat
Tip produs sau componentă: Element de ramificare T
Descriere sistem de bare colectoare: Standard
Compatibilitate produs: Sistem de șine Canalis KSA 400 A
Aplicație dispozitiv: Schimbare de direcție
Material conductor: Aluminiu
Parametri electrici
Polaritate sistem de șine: 3L + N + PE
Curent nominal de funcționare: 400 A la 35 °C
Grad de protecție IP: IP55 conform IEC 60529
Tensiune nominală de funcționare: 230...690 V
Frecvența rețelei: 50/60 Hz
Caracteristici fizice
Unghi de funcționare: 90°
Tip schimbare direcție: De la direcția marginii la perpendiculară - neutru în sus
Culoare: Alb (RAL 9001)
Tip dimensiune: Dimensiune fixă
Lungime: 165 mm pe latura A, 165 mm pe latura B, 165 mm pe latura C
Lățime: 54 mm
Înălțime: 146 mm
Informații privind instalarea
Locație de montare: Pe șină
Poziție de montare: Orice poziție
Conexiune electrică: Contact glisant Kent
Metoda de montare: Cu șuruburi
Standarde
Conformitate: IEC 61439-1, IEC 61439-6
Parametri de mediu
Grad de protecție IK: IK08 conform IEC 62262
