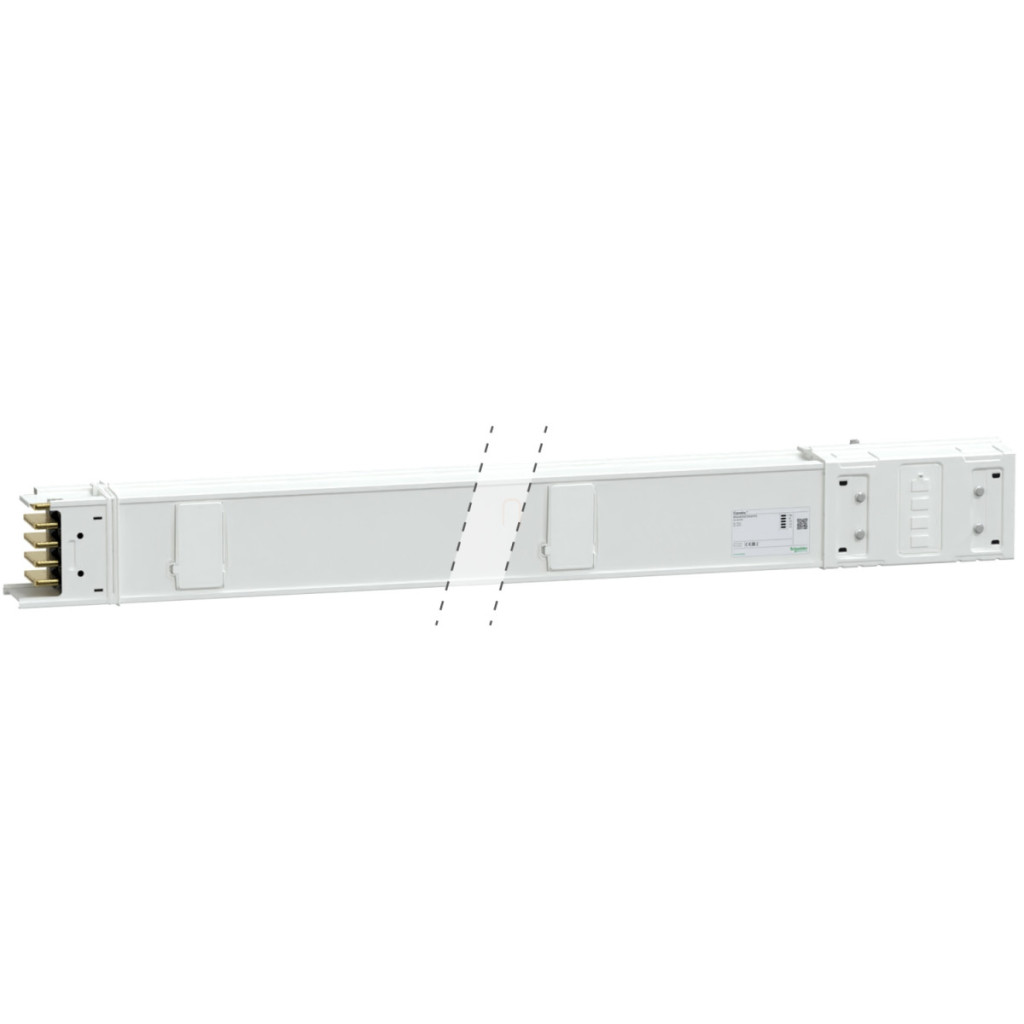

Schneider Electric Canalis KSA500ED43010 este un sistem profesional de bare colectoare orizontale de înaltă performanță, conceput special pentru distribuția energiei electrice în instalații industriale și comerciale. Această bară colectoare cu lungime fixă de 3 metri este alegerea perfectă atunci când aveți nevoie de o soluție fiabilă, sigură și eficientă de distribuție a energiei electrice în medii cu putere mare. KSA500ED43010 face parte din categoria de produse Canalis KSA, care aparține familiei de sisteme de bare colectoare proiectate pentru sarcini de curent între 500 și 1000 A. Acest model special este capabil să conducă în siguranță un curent nominal de funcționare de 500 amperi la o temperatură ambiantă de 35 °C. Sistemul de distribuție cu bare colectoare, fabricat din conductoare de aluminiu, este proiectat într-o configurație 3L+N+PE (3 faze, conductor neutru și împământare de protecție), ceea ce permite utilizarea universală în majoritatea aplicațiilor industriale. Sistemul are o tensiune maximă de funcționare de 230-690 V și poate fi utilizat la o frecvență de rețea de 50/60 Hz. Una dintre caracteristicile sale remarcabile este reprezentată de cele 10 puncte de conectare ramificate, care sunt distanțate la 500 mm unul de altul. Aceste puncte de ramificare permit conectarea flexibilă a diverselor consumatoare la sistemul principal de distribuție. Conexiunea electrică este asigurată de contacte glisante lubrifiate, care garantează un contact electric excelent și o durată lungă de viață. Datorită clasei de protecție IP55, sistemul este rezistent la praf și jeturi de apă, asigurând o funcționare fiabilă chiar și în medii industriale. În ceea ce privește protecția mecanică, are o clasă IK08, care oferă o protecție adecvată împotriva impacturilor mecanice externe. Parametrii tehnici ai distribuitorului de bare colectoare KSA500ED43010 sunt, de asemenea, demni de menționat. Acesta poate suporta un curent nominal de defect de scurtă durată de 26,2 kA și un curent nominal de descărcare de vârf de 55 kA, oferind o protecție excelentă în cazul defectelor din sistem. Tensiunea de izolare este de 690 V, în timp ce tensiunea nominală de impuls este de 8 kV, ceea ce garantează siguranța electrică chiar și în cazul supratensiunilor tranzitorii. Căderea maximă de tensiune a sistemului este mai mică de 0,013-0,014 V pe 100 de metri la o sarcină de 1 amper, în funcție de factorul de putere. Produsul are o lățime de 113 mm și o înălțime de 146 mm, asigurând un design compact chiar și în spații mai restrânse. Este de culoare albă (RAL 9001), care se potrivește bine în majoritatea mediilor industriale.
Date tehnice Canalis KSA500
Caracteristici principale
Familia de produse: Canalis
Denumire scurtă a dispozitivului: KSA
Tipul ofertei: Classic
Tipul produsului sau componentei: Distribuitor de bare colectoare
Descrierea distribuitorului de bare colectoare: Element de distribuție orizontal
Compatibilitate produs: Distribuitor de bare colectoare Canalis KSA 500...1000 A
Material conductor: Aluminiu
Polaritate distribuitor bară colectoare: 3L + N + PE
Număr puncte de conectare ramificații: 10
Curent nominal de funcționare: 500 A la 35 °C
Protecție IP: IP55 conform IEC 60529
Metodă de montare: Montare cu șuruburi
Tip dimensiune: Fixă
Lungime: 3 m
Culoare: Alb (RAL 9001)
Date suplimentare
Număr de poli: 4
Poziția conductorului zero: Sus
Poziție de montare: Orizontală
Tensiune nominală de funcționare: 230...690 V
Frecvență rețea: 50/60 Hz
Tensiune nominală de impuls: 8 kV
Tensiune nominală de izolație: 690 V
Curent nominal de rezistență pe termen scurt: 26,2 kA
Curent nominal de rezistență de vârf: 55 kA
Conexiune electrică: Contact glisant lubrifiat
Lățime: 113 mm
Înălțime: 146 mm
Distanța între unitățile ramificate: 500 mm
Câmp magnetic radiat: 0,66 µT
Limită de sarcină termică: 733000 kA².s
THDI: 0...15 % 500 A; 15...33 % 400 A; 33...100 % 315 A
Cădere maximă de tensiune: <0,013 V la factor de putere = 1 la 50 Hz la 1A pe o lungime de 100 m
Standarde: IEC 61439-1, IEC 61439-6
Mediu
Grad de protecție IK: IK08 conform IEC 62262
Temperatura ambiantă în timpul funcționării: 35 °C (fără reducere), 55 °C (cu factor de reducere)
