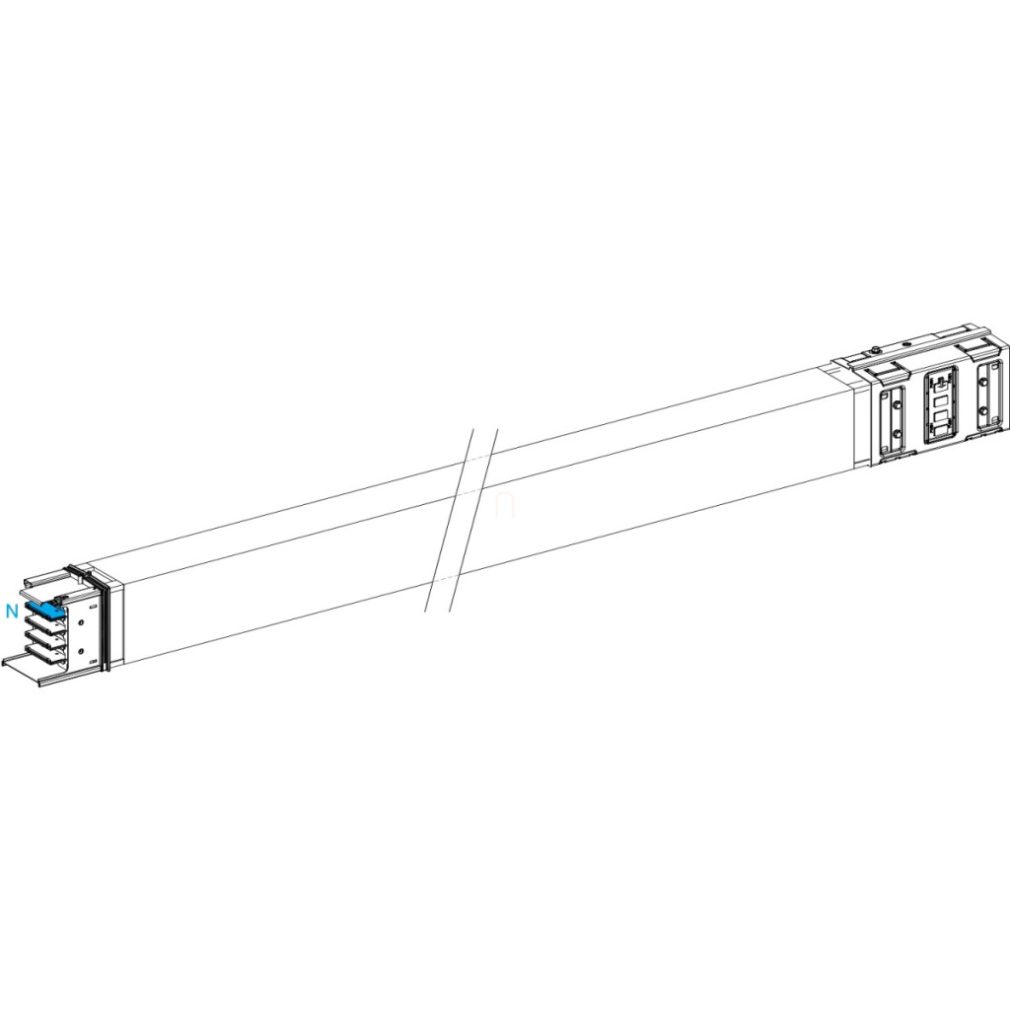

Schneider Electric Canalis KSA630ET430 este un sistem de alimentare cu bară colectoare de înaltă calitate, cu lungime de transport orizontală, care face parte din seria Canalis KSA. Acest sistem de bare colectoare din aluminiu cu lungime fixă de 3 metri este soluția ideală pentru a satisface nevoile de distribuție a energiei electrice în medii industriale și instalații de mari dimensiuni, unde sunt necesare curenți mari și performanțe fiabile. KSA630ET430 are un curent nominal de funcționare de 630 A la o temperatură ambiantă de 35 °C și, cu configurația sa 3L+N+PE, oferă o soluție completă pentru rețelele trifazate. Produsul este de culoare albă (RAL 9001), ceea ce nu numai că îi conferă un aspect estetic, dar se potrivește și în majoritatea mediilor industriale. Sistemul de bare colectoare are un grad de protecție IP55 conform IEC 60529, care oferă o protecție excelentă împotriva prafului și a jeturilor de apă, făcându-l potrivit pentru utilizarea într-o varietate de medii industriale. Specificațiile tehnice ale produsului sunt extrem de impresionante: are o tensiune nominală de funcționare de 230-690 V, o frecvență de rețea de 50/60 Hz, o tensiune nominală de rezistență la impulsuri de 8 kV și o tensiune nominală de izolație de 690 V. KSA630ET430 oferă performanțe impresionante la scurtcircuit, cu un curent nominal de rezistență pe termen scurt de 32,1 kA și un curent nominal de rezistență de vârf de 67,5 kA. Conexiunea electrică se realizează cu contacte glisante lubrifiate, ceea ce asigură o conexiune fiabilă și reduce uzura. Produsul are o lățime de 113 mm și o înălțime de 146 mm, cu o valoare a câmpului magnetic radiat de numai 0,89 μT. Canalis KSA630ET430 este compatibil cu versiunile de 500-1000 A ale sistemelor de bare colectoare Canalis KSA, permițând o integrare flexibilă a sistemului. Produsul are, de asemenea, o stabilitate termică remarcabilă, cu o limită de solicitare termică de 1225000 kA²·s, asigurând o funcționare fiabilă pe termen lung chiar și în condiții extreme. Valorile THDI (indicele de distorsiune armonică totală) ale produsului sunt, de asemenea, demne de remarcat: acesta oferă o capacitate de încărcare de 630 A între 0-15%, 500 A între 15-33% și 400 A între 33-100%. Căderea maximă de tensiune este extrem de redusă, mai mică de 0,011 V la un factor de putere de 1 la 50 Hz, 1 A pe un cablu de 100 m lungime. KSA630ET430 este conform cu standardele internaționale, inclusiv IEC 61439-1 și IEC 61439-6. Produsul are un grad de rezistență la impact IK08 conform IEC 62262, care oferă o protecție mecanică excelentă. Datorită poziției sale de montare orizontală, poate fi integrat cu ușurință în majoritatea mediilor industriale, iar metoda de montare cu șuruburi asigură o instalare stabilă și sigură.
Schneider Electric Canalis KS (KSA, KSC) - KSA630ET430 - Bară colectoare, 630 A, 3 m date tehnice
Caracteristici generale
Familia de produse: Canalis
Denumire scurtă a produsului: KSA
Tipul ofertei: Avansat
Tipul produsului sau componentului: Conductor bară colectoare
Descrierea conductorului bară colectoare: Lungime de transport orizontală
Compatibilitate produs: Canalis KSA bară colectoare 500...1000 A
Caracteristici tehnice
Material conductor: Aluminiu
Polaritate bară colectoare: 3L + N + PE
Număr de ramificații: 0
Curent nominal de funcționare: 630 A la 35 °C
Grad de protecție IP: IP55 conform IEC 60529
Metodă de montare: Cu șuruburi
Tip dimensiune: Fixă
Lungime: 3 m
Culoare: Alb (RAL 9001)
Informații suplimentare
Număr de poli: 4
Poziția conductorului neutru: Sus
Poziție de montare: Orizontală
Tensiune nominală de funcționare: 230...690 V
Frecvență rețea: 50/60 Hz
Tensiune nominală de rezistență la impulsuri: 8 kV
Tensiune nominală de izolare: 690 V
Curent nominal de rezistență pe termen scurt: 32,1 kA
Curent nominal de rezistență de vârf: 67,5 kA
Conexiune electrică: Contact glisant lubrifiat
Lățime: 113 mm
Înălțime: 146 mm
Câmp magnetic radiat: 0,89 µT
Caracteristici de performanță
Limită de solicitare termică: 1225000 kA².s
THDI: 0...15 % 630 A
THDI: 15...33 % 500 A
THDI: 33...100 % 400 A
Cădere maximă de tensiune: <0,011 V la un factor de putere = 1 la 50 Hz cu 1 A pe un cablu de 100 m lungime
Cădere maximă de tensiune: <0,013 V la factor de putere = 0,9 la 50 Hz cu 1 A pe un cablu de 100 m lungime
Cădere maximă de tensiune: <0,013 V la un factor de putere = 0,8 la 50 Hz cu 1 A pe un cablu de 100 m lungime
Cădere maximă de tensiune: <0,012 V la un factor de putere = 0,7 la 50 Hz cu 1 A pe un cablu de 100 m lungime
Standarde: IEC 61439-1, IEC 61439-6
Caracteristici de mediu
Grad de protecție IK: IK08 conform IEC 62262
Temperatura ambiantă de funcționare: 35 °C (fără reducere a puterii nominale)
Temperatura ambiantă de funcționare: 55 °C (cu factor de reducere a puterii nominale)
