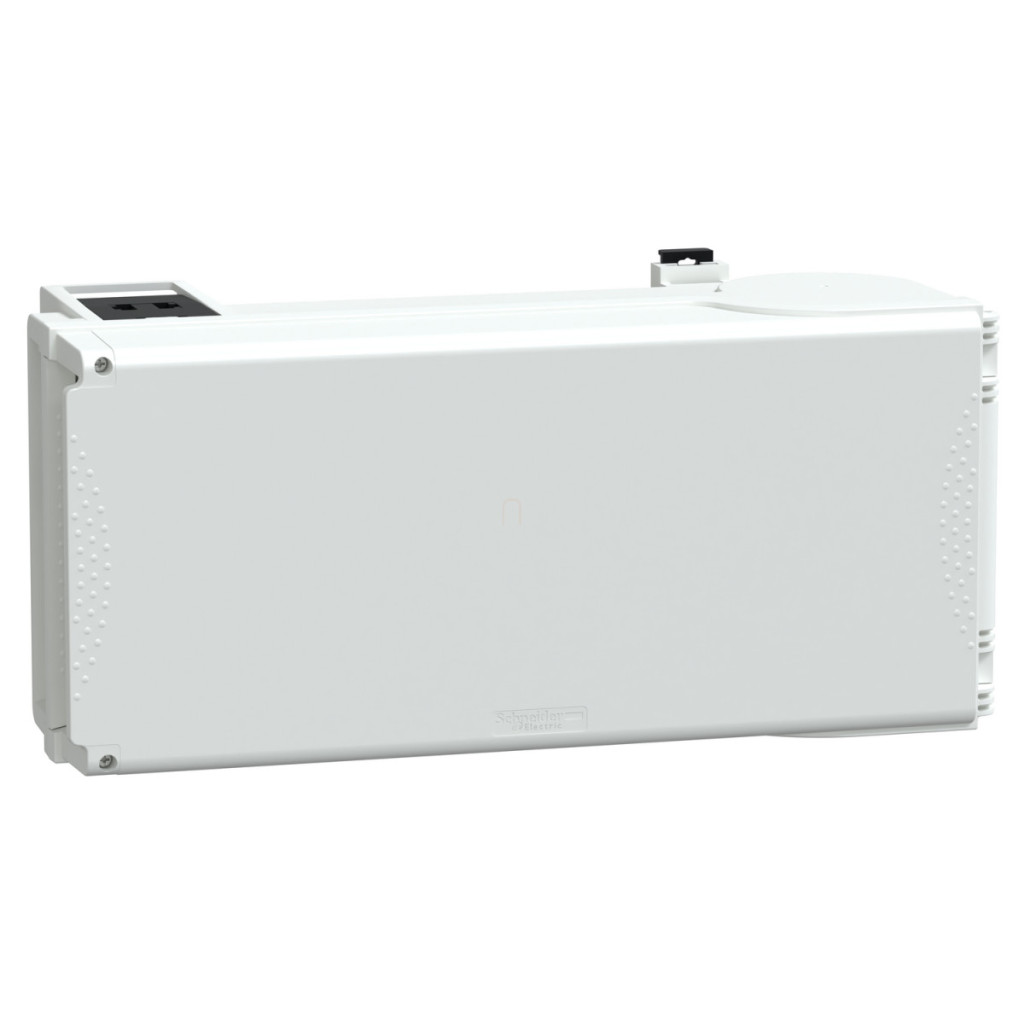

Cutia de joncțiune KSB100SE5 din gama Canalis KS de la Schneider Electric oferă o soluție profesională de alimentare cu energie electrică pentru distribuția energiei de putere medie. Această cutie de derivație de 100 A este complet compatibilă cu sistemele de bare colectoare Canalis KS și KT, asigurând o utilizare versatilă atât în medii industriale, cât și comerciale. Cutia de derivație KSB100SE5 are parametri tehnici remarcabili. Cu un curent nominal de funcționare de 100 amperi (la o temperatură ambiantă de 35 °C) și o gamă largă de tensiuni de funcționare de 230-690 volți, unitatea poate fi montată pe sistemul de bare colectoare cu o conexiune plug-in și polaritate fixă. Dispozitivul are polaritate 3L+PEN, ceea ce îl face ideal pentru sistemele de împământare TN-C. Siguranța este îmbunătățită și mai mult prin protecția IP55 (conform IEC 60529) și protecția mecanică IK08 (conform IEC 62262), care oferă o protecție adecvată, în special în medii industriale dure. Cutia de joncțiune are un suport pentru siguranțe care poate acomoda siguranțe cu lamă de dimensiunea 00, 100A, atât de tip M (protecție motor), cât și de tip gG (general), în conformitate cu standardul NF. Este important de reținut că siguranțele trebuie comandate separat și nu sunt incluse în produs. Conexiunea electrică se realizează cu un cap de cablu din cupru de tip ISO63, care este potrivit pentru cabluri flexibile de 35 mm² sau rigide de 50 mm². Cutia de joncțiune este amplasată într-o carcasă din plastic cu lățimea de 444 mm, adâncimea de 128 mm (577,5 mm cu ușa deschisă) și înălțimea de 220 mm. Dispozitivul alb (RAL 9001) are o ușă cu deschidere spre dreapta, iar unitatea se deconectează prin deschiderea ușii. Cutia de joncțiune Schneider Electric Canalis KS KSB100SE5 este conformă cu standardele internaționale relevante, inclusiv IEC 61439-1 și IEC 61439-6. Acest produs este alegerea ideală pentru contractorii electrici, tehnicienii de întreținere și operatorii de instalații industriale care caută o soluție de distribuție a energiei fiabilă, sigură și flexibilă. Tensiunea nominală de impuls de 6,8 kV și tensiunea nominală de izolare de 690 V îmbunătățesc și mai mult calitatea tehnică a produsului, asigurând o funcționare fiabilă pe termen lung în orice mediu industrial.
Schneider Electric Canalis KS (KSA, KSC) - KSB100SE5 - Cutie de derivație, 100 A, pentru siguranțe 00 Date tehnice
Caracteristici principale
Familia de produse: Canalis
Compatibilitate: Canalizare Canalis KT, canalizare Canalis KS
Tipul produsului: Cutie de derivație
Compatibilitate canalizare: Conector canalizare Canalis KS, canale de distribuție Canalis KT cu conector de tip KS
Curent nominal de funcționare: 100 A la 35 °C
Tip de protecție: Întrerupător cu siguranță: pentru siguranță tip cuțit aM, dimensiune 00 - 100 A, Conformitate cu NF
Secțiunea de siguranță: pentru siguranță tip cuțit gG, dimensiune 00 - 100 A, Conformitate cu NF
Echipament furnizat: Siguranță care trebuie comandată separat
Caracteristici de instalare
Metodă de instalare: Conector cu polaritate fixă
Polaritate cutie de joncțiune: 3L+PEN
Culoare: Alb (RAL 9001)
Date tehnice
Aplicație: Distribuție de energie de putere medie
Tensiune nominală de funcționare: 230...690 V în funcție de dispozitivul de protecție
Tensiune nominală de impuls: 6,8 kV
Tensiune nominală de izolație: 690 V în funcție de dispozitivul de protecție
Frecvența rețelei: 50/60 Hz
Conexiune electrică: Papuc de cablu din cupru - ISO63 35 mm² flexibil
Papuc de cablu din cupru - ISO63 50 mm² rigid
Partea de deschidere a ușii/capacului: Dreapta
Metoda de deconectare a cutiei de derivație: Prin deschiderea ușii
Standarde: IEC 61439-1
IEC 61439-6
Material carcasă: Plastic
Dimensiuni
Lățime: 444 mm
Adâncime: 128 mm
Adâncime (cu ușa deschisă): 577,5 mm
Înălțime: 220 mm
Date privind mediul
Sistem de împământare:TN-C Grad de protecție IP: IP55 conform IEC 60529 Grad de rezistență la impact IK: IK08 conform IEC 62262
