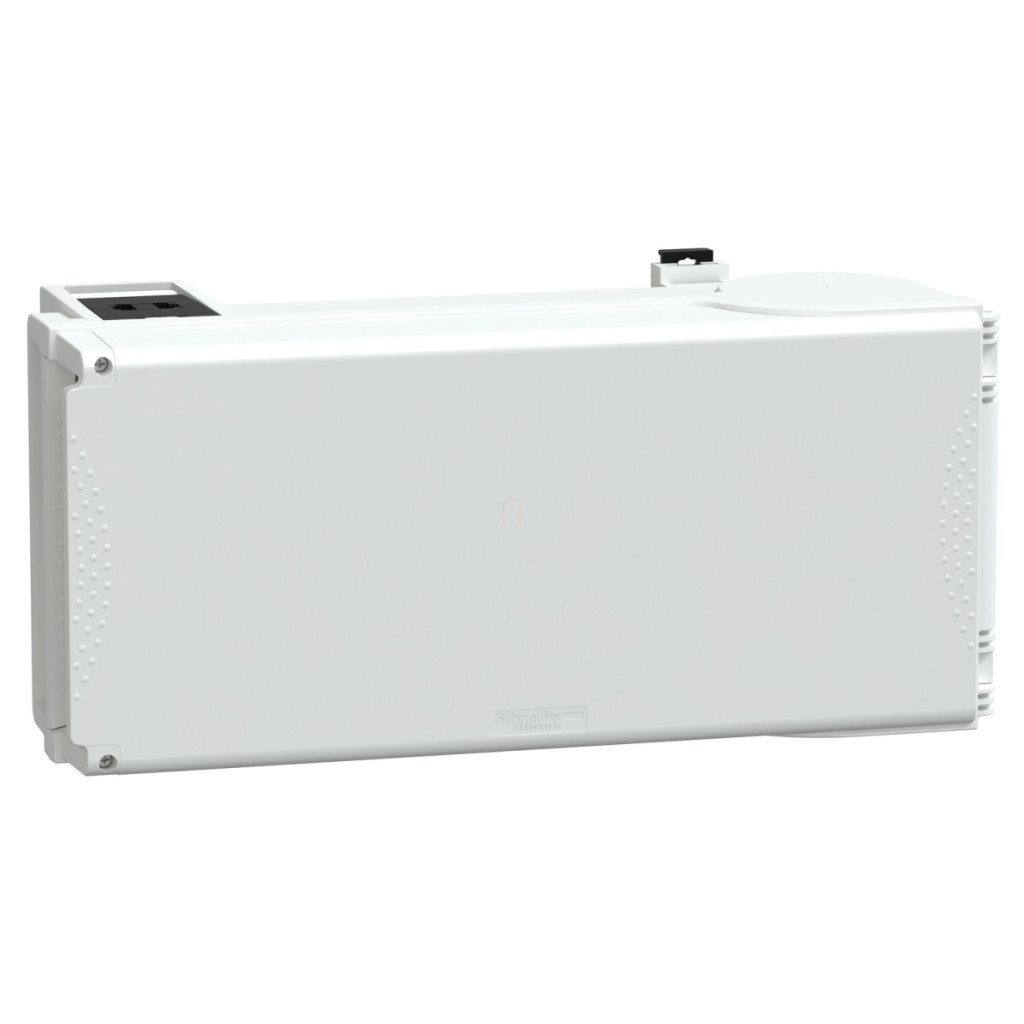

Cutia de joncțiune Schneider Electric Canalis KS (KSA, KSC) - KSB100SF4 este un produs profesional de înaltă calitate, care poate fi conectat la sistemele de distribuție a energiei electrice Canalis KS și KT. Această cutie de joncțiune are un curent nominal de funcționare de 100 A la o temperatură ambiantă de 35 °C și este special concepută pentru siguranțe cilindrice standard NF cu o capacitate de încărcare de 100 A și dimensiuni de 22x58 mm. Produsul permite utilizarea atât a siguranțelor aM (protecție motor), cât și a siguranțelor gG (protecție generală), care trebuie comandate separat. Cutia de joncțiune KSB100SF4 este de tip plug-in, adică are polaritate fixă, astfel încât poate fi conectată rapid și în siguranță la sistemul de șine Canalis. Designul 3L+N+PE asigură distribuția corectă a fazelor și împământarea. Cutia este amplasată într-o carcasă din plastic alb (RAL 9001) cu un grad de protecție împotriva prafului și apei IP55 conform IEC 60529 și protecție mecanică IK08 conform IEC 62262, ceea ce o face ideală pentru utilizarea în medii industriale. Produsul poate fi utilizat într-un interval de tensiune de funcționare de 230-690 V la o frecvență de rețea de 50/60 Hz. Rezistența sa la tensiune de impuls este de 6,8 kV, iar tensiunea de izolație este de 690 V, care poate varia în funcție de dispozitivul de protecție. Conexiunile sale electrice sunt proiectate pentru cabluri de cupru în conformitate cu ISO63, pentru conductori rigizi sau flexibili de 50 mm². Cutia de joncțiune are o ușă care se deschide spre dreapta, iar deconectarea se realizează prin deschiderea ușii, ceea ce facilitează foarte mult lucrările de întreținere și instalare. Cutia de joncțiune Schneider Electric Canalis KS (KSA, KSC) - KSB100SF4 este compatibilă cu sistemele de împământare TT, TN-S și IT și este conformă cu standardele IEC 61439-1 și IEC 61439-6. Dimensiuni fizice: 444 mm lățime, 128 mm adâncime (545,5 mm cu ușa deschisă), 220 mm înălțime. Produsul este recomandat pentru aplicații de distribuție a energiei electrice de putere medie, unde sunt importante alimentarea fiabilă cu energie electrică și protecția adecvată. Designul modular al sistemului permite extinderea sau modificarea ulterioară, oferind o soluție flexibilă pentru aplicații industriale și comerciale pe termen lung.
Schneider Electric Canalis KS (KSA, KSC) - KSB100SF4 - Cutie de derivație, 100 A, pentru siguranțe 22x58 Date tehnice
Date de bază
Familia de produse: Canalis
Compatibilitate: Sistem de bare colectoare Canalis KT, sistem de bare colectoare Canalis KS
Tip de produs: Cutie de derivație
Compatibilitate cu sistemul de bare colectoare: Sistem de bare colectoare Canalis KS plug-in, Distribuitor de energie Canalis KT cu bare colectoare cu conectare de tip KS
Curent nominal de funcționare: 100 A la 35 °C
Tip de protecție: Întrerupător cu siguranță: pentru siguranță cilindrică aM, 22 x 58 mm - 100 A (conform standardului NF); Întrerupător cu siguranță: pentru siguranță cilindrică gG, 22 x 58 mm - 100 A (conform standardului NF)
Accesorii incluse: Siguranță care se comandă separat
Metodă de montare: Plug-in cu polaritate fixă
Polaritate cutie de derivație: 3L+N+PE
Culoare: Alb (RAL 9001)
Informații suplimentare
Aplicație dispozitiv: Distribuție energie electrică medie
Tensiune nominală de funcționare: 230...690 V în funcție de dispozitivul de protecție
Tensiune nominală de impuls rezistentă: 6,8 kV
Tensiune nominală de izolație: 690 V în funcție de dispozitivul de protecție
Frecvența rețelei: 50/60 Hz
Conexiune electrică: Papuc de cablu din cupru - ISO63 50 mm² rigid; Cablaj din cupru - ISO63 50 mm² flexibil
Partea de deschidere a ușii/capacului: Dreapta
Metoda de deconectare a cutiei de derivație: Prin deschiderea ușii
Standarde: IEC 61439-1, IEC 61439-6
Material carcasă: Plastic
Lățime: 444 mm
Adâncime: 128 mm
Adâncime (cu ușa deschisă): 545,5 mm
Înălțime: 220 mm
Mediu
Sistem de împământare: TT, TN-S, IT
Grad de protecție IP: IP55 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
