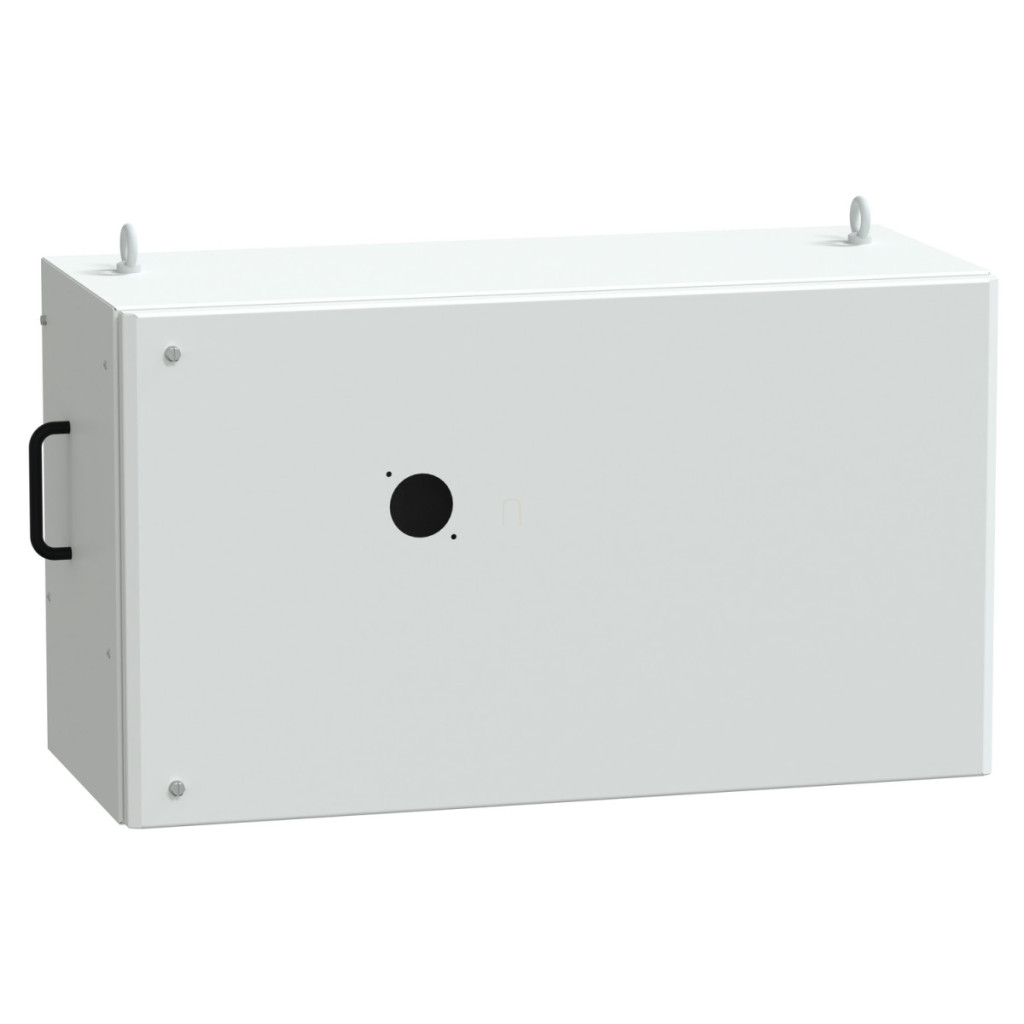

Cutia de joncțiune Schneider Electric Canalis KS (KSA, KSC) seria KSB400DC4 oferă o soluție excelentă pentru distribuția electrică de mare putere. Această cutie de joncțiune profesională a fost special concepută pentru sistemele de bare colectoare Canalis KS și KT, asigurând compatibilitate perfectă și funcționare fiabilă în cadrul întregului sistem Schneider Electric. Cutia de joncțiune KSB400DC4 are un curent nominal de funcționare de 400 A la o temperatură ambiantă de 35 °C și este special concepută pentru întrerupătorul ComPacT NSX400, care trebuie comandat separat. Cu polaritate 3L+N+PE și o placă de polaritate fixă, dispozitivul îndeplinește chiar și cele mai stricte cerințe industriale. Clasa de protecție IP55 asigură protecție împotriva prafului și stropilor de apă, în timp ce clasa de protecție mecanică IK08 îl face rezistent la impact fizic. Carcasa metalică albă (RAL 9001) se integrează perfect în mediile profesionale. Din punct de vedere tehnic, cutia de joncțiune KSB400DC4 este extrem de versatilă și fiabilă. Tensiunea nominală de funcționare de 400/500 V, rezistența la tensiune de impuls de 6,8 kV și compatibilitatea cu o frecvență de rețea de 50/60 Hz asigură o aplicabilitate largă. Deschiderea ușii/capacului pe partea dreaptă și metoda de deconectare cu mâner rotativ o fac practică de utilizat. Conexiunea electrică se realizează cu un capăt de cablu sertizat, care poate fi utilizat pentru cabluri flexibile sau rigide de 240 mm² în conformitate cu ISO50. Cutia de joncțiune are două plăci de etanșare FL21, care permit introducerea flexibilă a cablurilor. Dimensiunile KSB400DC4 (700 mm lățime, 350 mm adâncime, 400 mm înălțime) și adâncimea de 976,5 mm lângă ușa deschisă permit o planificare adecvată în timpul instalării. Dispozitivul este compatibil cu sistemele de împământare TT, TN-S și IT, fiind astfel adecvat pentru utilizarea în aproape orice rețea electrică. Produsul este fabricat în conformitate cu standardele IEC 61439-6 și IEC 61439-1, asigurând conformitatea cu reglementările internaționale și o funcționare fiabilă pe termen lung.
Schneider Electric Canalis KS (KSA, KSC) - KSB400DC4 - Cutie de derivație, 400 A, pentru întrerupător rotativ NSX 400 Date tehnice
Caracteristici principale
Familia de produse: Canalis
Compatibilitate: Canalizare Canalis KS, canale de distribuție Canalis KT
Tipul ofertei: Classic
Tipul produsului: Cutie de derivație
Curent nominal de funcționare: 400 A la 35 °C
Tipul de protecție: Întrerupător: Compact NSX400
Accesorii incluse: întrerupător de circuit care trebuie comandat separat
Metodă de montare: Placă cu polaritate fixă
Polaritate cutie de derivație: 3L+N+PE
Culoare: Alb (RAL 9001)
Informații suplimentare
Aplicație: Distribuție de energie electrică de putere medie
Tensiune nominală de funcționare: 400 V în funcție de dispozitivul de protecție, 500 V în funcție de dispozitivul de protecție
Tensiune nominală de impuls rezistentă: 6,8 kV
Tensiune nominală de izolație: 400 V în funcție de dispozitivul de protecție, 500 V în funcție de dispozitivul de protecție
Frecvența rețelei: 50/60 Hz
Tip de comandă: Mâner rotativ extins
Conexiune electrică: Papuc de cablu sertizat - ISO50 240 mm² flexibil, Papuc de cablu sertizat - ISO50 240 mm² rigid
Partea de deschidere a ușii/capacului: Dreapta
Metoda de deconectare a cutiei de derivație: Cu mâner rotativ de acționare
Număr de deschideri: 2 deschideri pentru placa de bucșă FL21
Standarde: IEC 61439-6, IEC 61439-1
Material carcasă: Metal
Dimensiuni
Lățime: 700 mm
Adâncime: 350 mm
Adâncime (cu ușa deschisă): 976,5 mm
Înălțime: 400 mm
Parametri de mediu
Sistem de împământare: TT, TN-S, IT
Grad de protecție IP: IP55 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
