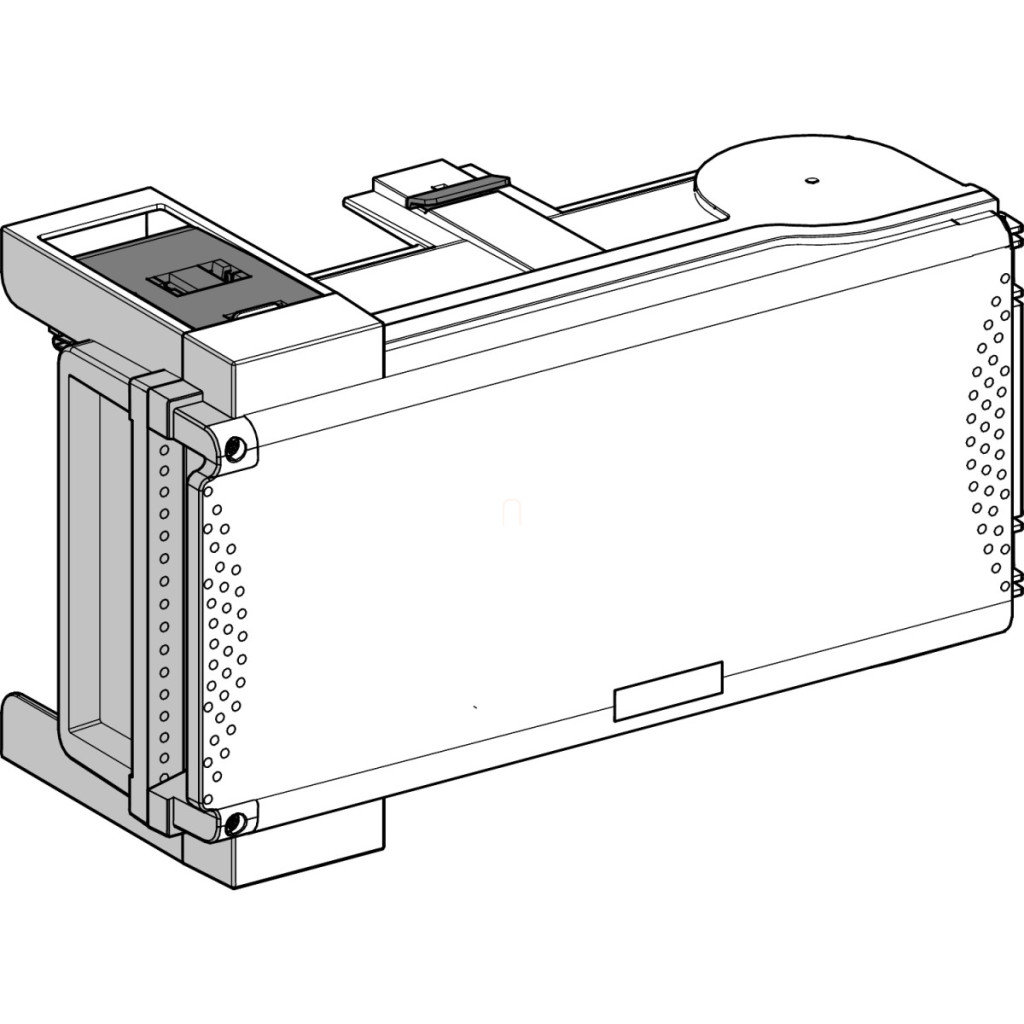

Cutia de joncțiune Schneider Electric Canalis KS seria KSB50SF5 este o soluție profesională pentru distribuția energiei de putere medie. Acest produs este special conceput pentru sistemele de bare colectoare Canalis KS și KT, asigurând o distribuție flexibilă și eficientă a energiei în instalațiile industriale și comerciale. Cutia de joncțiune KSB50SF5 are un curent nominal de funcționare de 50 A la o temperatură ambiantă de 35 °C. Dispozitivul este compatibil cu sistemele de conectare a barelor colectoare Canalis KS și cu barele colectoare Canalis KT cu conectori KS. O caracteristică specială a cutiei de joncțiune este că este echipată cu un izolator cu siguranță care acceptă siguranțe cilindrice standard NF aM și gG de 14 x 51 mm, 50 A. Este important de reținut că siguranțele trebuie comandate separat și nu sunt incluse în produs. Cutia de joncțiune KSB50SF5 este extrem de ușor de instalat datorită conexiunii sale cu polaritate fixă. Produsul are polaritate 3L+PEN, ceea ce îl face ideal pentru utilizarea în rețele cu împământare TN-C. Capacul alb (RAL 9001) asigură un aspect estetic, iar produsul are un grad de protecție IP55 conform IEC 60529 și protecție mecanică IK08 conform IEC 62262. Specificațiile tehnice ale cutiei de joncțiune KSB50SF5 sunt demne de remarcat: tensiune nominală de funcționare de 230-690 V (în funcție de dispozitivul de protecție), rezistență nominală la tensiune de impuls de 6,8 kV, tensiune nominală de izolație de 500 V (în funcție de dispozitivul de protecție) și frecvență de rețea de 50/60 Hz. Conexiunea electrică se realizează printr-un terminal de prindere a cablului ISO50, care acceptă cabluri flexibile sau rigide de 25 mm². Unitatea de ramificație se deconectează prin deschiderea ușii, care se deschide spre dreapta. Cu carcasa sa din plastic, lățimea de 356 mm, adâncimea de 103 mm (432,5 mm cu ușa deschisă) și înălțimea de 202 mm, produsul oferă o soluție compactă. Dispozitivul este fabricat în conformitate cu standardele IEC 61439-1 și IEC 61439-6, asigurând o funcționare fiabilă și sigură în toate domeniile de aplicare.
Schneider Electric Canalis KS (KSA, KSC) - KSB50SF5 - Cutie de derivație, 50 A, pentru siguranțe 14x51 Date tehnice
Caracteristici generale
Tipul produsului: Cutie de derivație
Familia de produse: Canalis
Sisteme compatibile: Sistem de bare colectoare Canalis KT, sistem de bare colectoare Canalis KS
Compatibilitate sistem de bare colectoare: Conector sistem de bare colectoare Canalis KS, distribuitor de energie Canalis KT cu conector de tip KS
Curent nominal de funcționare: 50 A la 35 °C
Tip de protecție: Secțiunea de siguranță 14 x 51 mm, pentru siguranță cilindrică 50 A aM (în conformitate cu standardul NF), Secutor 14 x 51 mm pentru siguranță cilindrică 50 A gG (în conformitate cu standardul NF) Siguranțele trebuie comandate separat. Metodă de instalare: Conector, polaritate fixă. Polaritate unitate ramificată: 3L+PEN
Culoare: Alb (RAL 9001)
Informații suplimentare
Domeniu de aplicare: Distribuție de energie electrică de medie putere
Tensiune nominală de funcționare: 230...690 V, în funcție de dispozitivul de protecție
Tensiune nominală de impuls: 6,8 kV
Tensiune nominală de izolație: 500 V, în funcție de dispozitivul de protecție
Frecvența rețelei: 50/60 Hz
Conexiune electrică: terminal de prindere a cablului ISO50 pentru cablu flexibil de 25 mm², terminal de prindere a cablului ISO50 pentru cablu rigid de 25 mm²
Partea de deschidere a ușii/capacului: Dreapta
Metoda de deconectare a unității de ramificație: Prin deschiderea ușii
Standarde: IEC 61439-1, IEC 61439-6
Material carcasă: Plastic
Dimensiuni și caracteristici fizice
Lățime: 356 mm
Adâncime: 103 mm
Adâncime (cu ușa deschisă): 432,5 mm
Înălțime: 202 mm
Date de mediu
Sistem de împământare: TN-C
Grad de protecție IP: IP55 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
