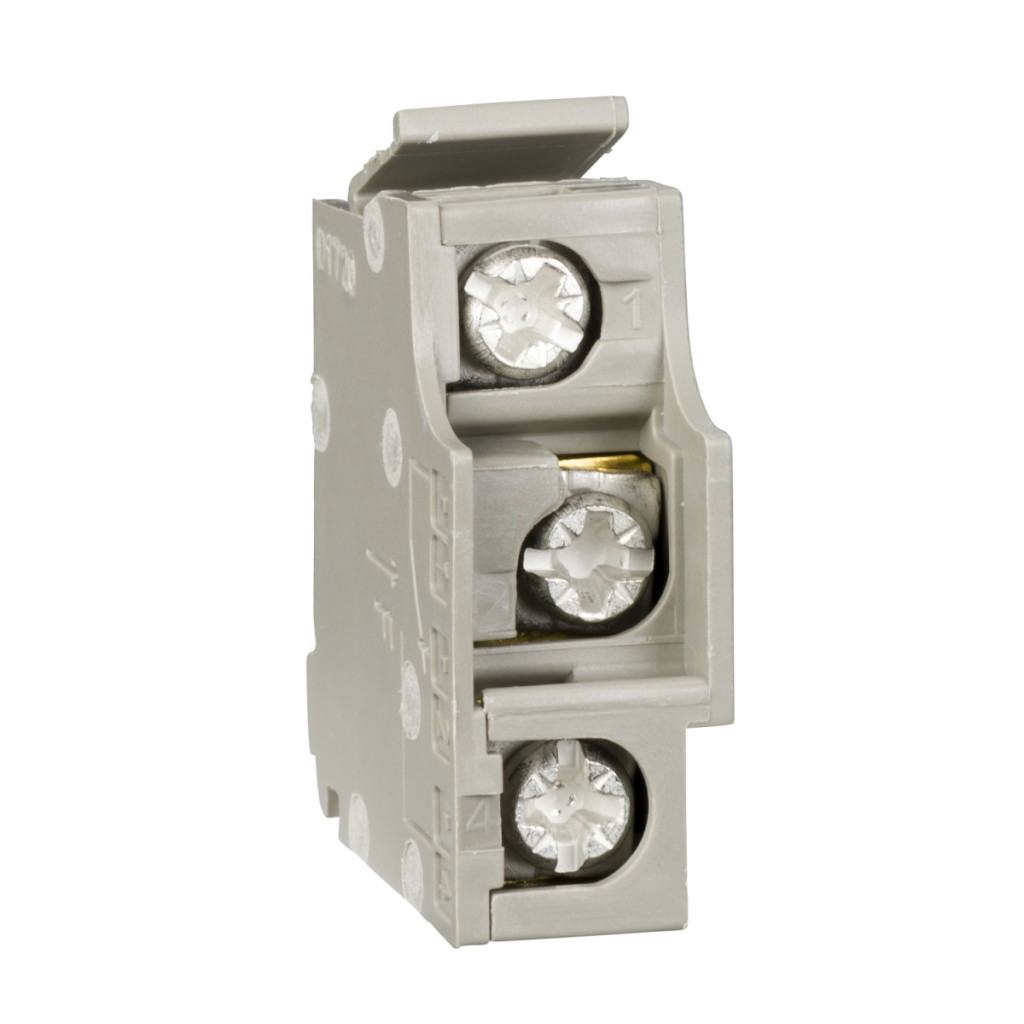

Contactul auxiliar de nivel scăzut 29452 de la Schneider Electric este un dispozitiv de comutare extrem de versatil, conceput special pentru monitorizarea stării întrerupătoarelor de circuit. Acest dispozitiv compact conține un contact de comutare (1 NO/NC) care permite monitorizarea precisă a stării întrerupătorului de circuit în diverse aplicații. Contactul auxiliar 29452 este compatibil cu mai multe familii de întrerupătoare de circuit Schneider Electric, inclusiv ComPact NS630b...1600, ComPact NS1600b...3200, ComPacT INS, Compact INV, ComPact NSX, EasyPact CVS, PowerPact Multistandard și ComPact NSX DC. În plus, poate fi utilizat cu sistemele Galaxy PX, VL, VM, VS și VX, oferind o flexibilitate excepțională pentru diferite cerințe de integrare a sistemului. Contactul auxiliar de curent redus are mai multe funcții de semnalizare: semnalizare ON/OFF pentru starea deschis/închis, semnalizare de declanșare pentru semnalizarea declanșării releului și semnalizare de defect pentru defecte electrice. Datorită metodei de montare cu clemă, poate fi instalat rapid și ușor. Dispozitivul are un curent termic convențional în aer liber (Ith) de 5 A, ceea ce asigură o funcționare fiabilă în majoritatea aplicațiilor. Capacitatea sa minimă de încărcare este de 1 mA la 4 V CC, ceea ce permite utilizarea sa și în sisteme cu consum redus de energie. Modelul 29452 poate fi utilizat într-o serie de intervale de tensiune și categorii de sarcină diferite. În categoria AC-12, poate fi încărcat până la 5 A în intervalul de tensiune 24-480 V c.a., în timp ce în categoria AC-15, poate fi încărcat până la 3 A (24-48 V c.a.), 2,5 A (110 V c.a.), 2 A (220/240 V c.a.), 1,5 A (380/440 V c.a.) și 1 A (480 V c.a.). Pentru aplicații de curent continuu, poate fi utilizat în categoria DC-12 cu curenți de 5 A (24 V c.c.), 2,5 A (48 V c.c.), 0,6 A (110 V c.c.) și 0,3 A (250 V c.c.), în timp ce în categoria DC-14 poate fi utilizat cu curenți de 1 A (24 V c.c.), Curent de 0,2 A (48 V c.c.), 0,05 A (110 V c.c.) și 0,03 A (250 V c.c.).
Schneider Electric ComPacT NSX (2021) - 29452 - Contacte de semnalizare cu curent redus OF, SD, SDE 6 A - 240 V date tehnice
Caracteristici principale
Tipul produsului sau componentului: Contact auxiliar
Denumirea scurtă a dispozitivului: SD, SDV, OF, SDE
Aplicația dispozitivului: Monitorizarea stării întrerupătoarelor
Compatibilitate: ComPact NS630b...1600, ComPact NS1600b...3200, ComPact INS, Compact INV, ComPact NSX, EasyPact CVS, PowerPact Multistandard, ComPact NSX DC, Galaxy PX, Galaxy VL, Galaxy VM, Galaxy VS, Galaxy VX
Configurație contact de semnalizare: 1 NO/NC
Caracteristici suplimentare
Tip indicare defect: Defect electric general
Indicații locale: Indicație ON/OFF pentru starea deschis/închis, Indicator de declanșare pentru indicatorul de declanșare a releului, Indicator de defect pentru defect electric
Tip contact auxiliar: Curent redus
Metodă de montare: Clip-on
Curent termic convențional măsurabil în aer liber [Ith]: 5 A
Capacitate de rupere (A)
AC-12: 5 A 24 V CA 50/60 Hz, 5 A 48 V CA 50/60 Hz, 5 A 110 V CA 50/60 Hz, 5 A 220/240 V c.a. 50/60 Hz, 5 A 380/440 V c.a. 50/60 Hz, 5 A 480 V c.a. 50/60 Hz
AC-15: 3 A 24 V c.a. 50/60 Hz, 3 A 48 V c.a. 50/60 Hz, 2,5 A 110 V c.a. 50/60 Hz, 2 A 220/240 V c.a. 50/60 Hz, 1,5 A 380/440 V c.a. 50/60 Hz, 1 A 480 V c.a. 50/60 Hz
DC-12: 5 A 24 V c.c., 2,5 A 48 V c.c., 0,6 A 110 V c.c., 0,3 A 250 V c.c.
DC-14: 1 A 24 V CC, 0,2 A 48 V CC, 0,05 A 110 V CC, 0,03 A 250 V CC
Sarcina minimă: 1 mA 4 V CC
