Unitatea de eliberare MicroLogic 2.2G cu numărul de piesă C1032G040, parte a seriei Schneider Electric ComPacT NSX, este un dispozitiv special de protecție dezvoltat special pentru aplicații de protecție a generatoarelor. Această unitate de eliberare electronică de protecție 3D cu 3 poli este compatibilă cu întrerupătoarele ComPacT NSX100, NSX160 și NSX250, oferind o soluție versatilă pentru provocările de protecție ale sistemelor electrice moderne. Unitatea de declanșare MicroLogic 2.2G are un curent nominal de 40 A la o temperatură ambiantă de 40 °C și funcționează la o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz. Dispozitivul oferă funcții de protecție LSoI, care includ protecție la suprasarcină (L), protecție la scurtcircuit cu întârziere fixă (So) și protecție la scurtcircuit instantaneu (I). Protecția la suprasarcină (Ir) poate fi setată la 9 setări diferite în intervalul 18-40 A, în timp ce protecția la scurtcircuit de scurtă durată (Isd) poate fi reglată între valorile 1,5-9 x Ir. Protecția instantanee la scurtcircuit (Ii) este setată la o valoare fixă de 600 A, ceea ce asigură o deconectare rapidă în cazul unor condiții de defect critic. Unitatea de eliberare are un sistem avansat de semnalizare locală care oferă feedback vizual cu privire la starea de funcționare. Un LED verde intermitent indică starea de funcționare, în timp ce un LED roșu indică o suprasarcină de 105% din curentul nominal și un LED portocaliu indică o stare de 90% din curentul nominal. Produsul are o memorie termică de 20 de minute înainte și după declanșare, ceea ce asigură o protecție precisă chiar și în cazul suprasarcini repetate. Unitatea de declanșare MicroLogic 2.2G oferă protecție împotriva suprasarcinii cu întârziere fixă, care este de 15 secunde la 1,5 x Ir, 0,35 secunde la 7,2 x Ir și 0,5 secunde la 6 x Ir. Parametrii de mediu ai unității de declanșare Schneider Electric C1032G040 sunt, de asemenea, demni de menționat: are o gamă largă de temperaturi de funcționare (-25 °C până la +70 °C) și o gamă de temperaturi de depozitare de la -50 °C până la +85 °C. Are un grad de protecție IP40 conform IEC 60529 și este conform cu EN/IEC 60947-2. Aparține clasei de protecție la atingere II și poate fi utilizat și în medii cu grad de poluare 3, în conformitate cu IEC 60947-1. Dispozitivul nu include protecție la defect la împământare și interblocare selectivă de zonă (ZSI), deci este recomandat în principal pentru aplicații în care aceste funcții nu sunt necesare sau sunt implementate cu dispozitive separate.

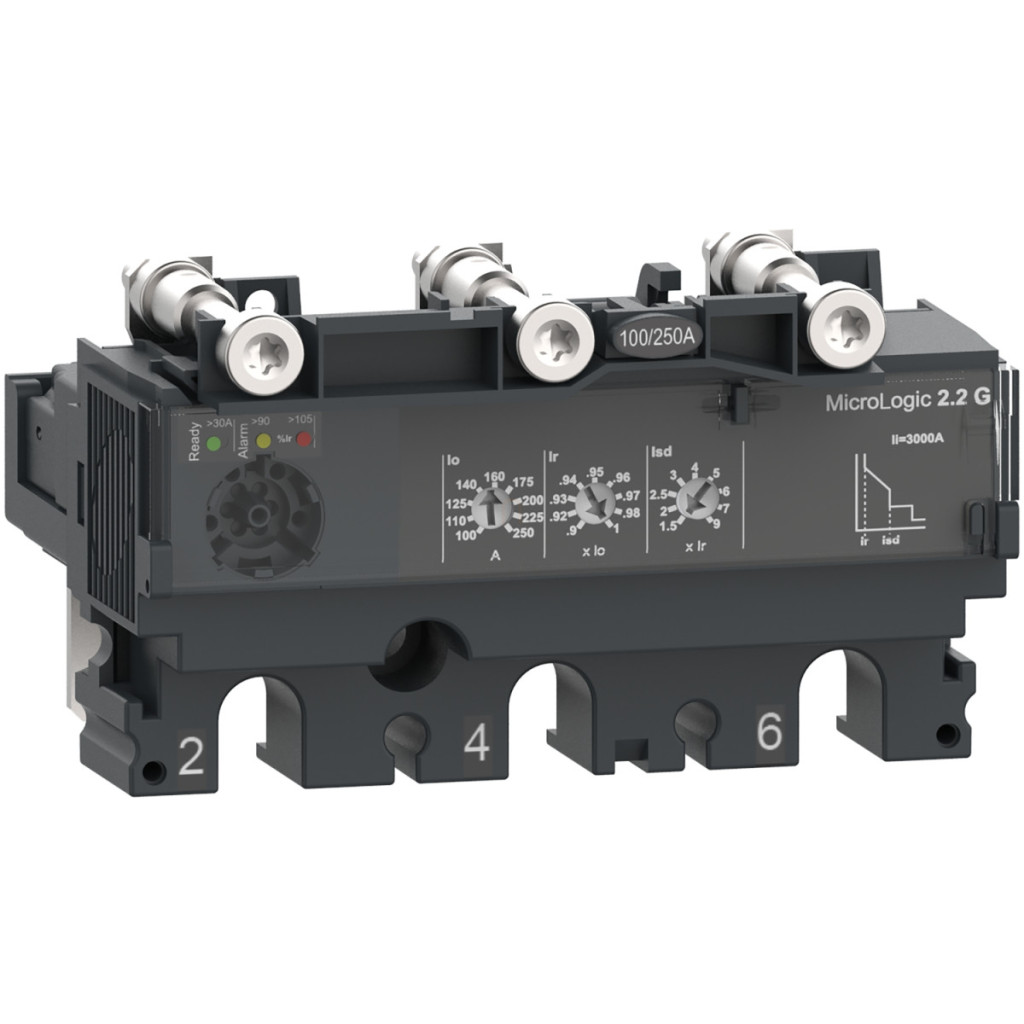

Schneider Electric ComPacT NSX (2021) - C1032G040 - Unitate de eliberare MicroLogic 2.2 G pentru întrerupătoare NSX 100/160/250, electronice, setare 40 A, date tehnice 3P3d
Caracteristici principale
Familia de produse: ComPacT
Familia de produse: ComPacT NSX100...250
Tipul produsului sau al componentei: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 2.2 G
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Aplicație dispozitiv: Generator
Descriere pol: 3P
Descriere pol protejat: 3D
Funcții de protecție
Funcții de protecție unitate de declanșare: LSoI
Tipul protecției:
L: protecție la suprasarcină (pe termen lung)
So: protecție la scurtcircuit pe termen scurt cu întârziere fixă
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 40 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Tip montare întrerupător: fix
Informații suplimentare
Tip setare declanșare pe termen lung Ir (protecție termică): 9 setări reglabile
Interval de setare a declanșării protecției pe termen lung [Ir]: 18...40 A
Tip de setare a întârzierii protecției pe termen lung tr: Fixă
Interval de setare a întârzierii protecției pe termen lung [tr]:
15 s pentru 1,5 x Ir
0,35 s pentru 7,2 x Ir
0,5 s pentru 6 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției pe termen scurt Isd: Reglabil
Intervalul de setare a declanșării protecției pe termen scurt [Isd]: 1,5...9 x Ir
Tipul de setare a întârzierii protecției pe termen scurt tsd: Fixă
Tipul de setare a declanșării protecției instantanee Ii: Fixă
Intervalul de setare a declanșării protecției instantanee [Ii]: 600 A
Protecție la defect la împământare: Niciuna
Blocare selectivă pe zone ZSI: Niciuna
Indicație locală:
LED intermitent (verde) pentru starea de pregătire
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
