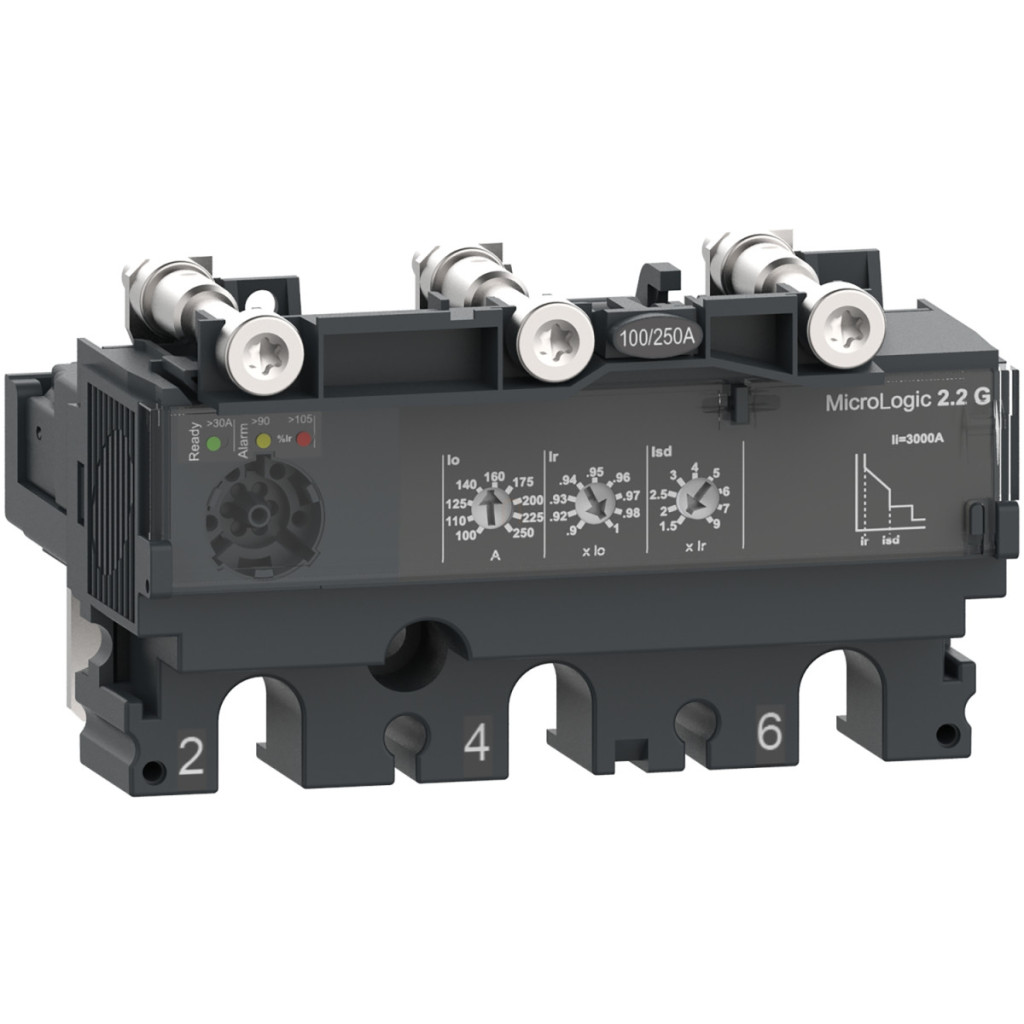

Schneider Electric ComPacT NSX (2021) - C1032G100 - Unitate de eliberare MicroLogic 2.2 G pentru întrerupătoare NSX 100/160/250, electronică, setare 100 A, 3P3d

Lățime: 95 mm

Lungime: 110 mm

Înălțime: 65 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C1032G100 - Unitate de eliberare MicroLogic 2.2 G pentru întrerupătoare NSX 100/160/250, electronică, setare 100 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C1032G100 - Unitate de eliberare MicroLogic 2.2 G pentru întrerupătoare NSX 100/160/250, electronică, setare 100 A, 3P3d
Brand: Schneider Electric Zrt.
SKU: 3606482000599
Price: 1352.57 RON
Availability: InStock

1 352,57 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric ComPacT NSX (2021)

Întrerupător mic

Unitatea de declanșare Schneider Electric ComPacT NSX seria C1032G100 MicroLogic 2.2G este un sistem avansat de protecție electronică conceput special pentru protecția generatoarelor. Acest modul cu 3 poli și protecție electronică de bază este compatibil cu întrerupătoarele ComPacT NSX100/160/250 și are un curent nominal de 100 A. Unitatea de declanșare MicroLogic 2.2G oferă funcții de protecție LSoI, care includ protecție la suprasarcină (L), protecție la scurtcircuit cu întârziere fixă (So) și protecție instantanee la scurtcircuit (I). Un avantaj cheie al produsului este ajustabilitatea sa flexibilă: protecția la suprasarcină (Ir) poate fi setată în 9 trepte diferite în intervalul 40-100 A, în timp ce protecția la scurtcircuit de scurtă durată (Isd) poate fi ajustată în intervalul 1,5-9 x Ir. Valoarea protecției instantanee la scurtcircuit (Ii) este fixată la 1500 A. Un avantaj suplimentar al sistemului de protecție este memoria termică de 20 de minute, care reține datele înainte și după declanșare. Unitatea de declanșare MicroLogic 2.2G poate fi utilizată la o tensiune nominală de 690 V c.a., 50/60 Hz și are caracteristici speciale, cum ar fi un sistem de semnalizare local care vizualizează starea de funcționare cu trei LED-uri diferite: un LED verde intermitent indică starea de pregătire, un LED roșu indică o suprasarcină de 105% Ir, iar un LED portocaliu indică o suprasarcină de 90% Ir. Produsul nu are protecție împotriva defectelor la împământare sau interblocare selectivă de zonă (ZSI). Unitatea de declanșare Schneider Electric C1032G100 MicroLogic 2.2G are un grad de protecție IP40 conform IEC 60529 și este conformă cu standardele EN/IEC 60947-2. Dispozitivul aparține clasei II de protecție la atingere și poate fi utilizat în medii cu un grad de poluare de 3 conform IEC 60947-1. Produsul poate funcționa într-un interval de temperatură extrem de larg: poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este cuprins între -50 °C și +85 °C. Unitatea de eliberare C1032G100 MicroLogic 2.2G este alegerea ideală pentru aplicații de protecție a generatoarelor în care este necesar un sistem electronic de protecție fiabil. Este recomandată în principal pentru utilizarea în medii industriale, sisteme de distribuție a energiei electrice și aplicații legate de generatoare, unde sunt necesari parametri de protecție preciși și reglabili pentru funcționarea optimă și protecția echipamentelor.

Schneider Electric ComPacT NSX (2021) - C1032G100 - Unitate de eliberare MicroLogic 2.2 G pentru întrerupătoare NSX 100/160/250, electronică, setare 100 A, 3P3d date tehnice

Date principale

Familia de produse: ComPacT

Seria de produse: ComPacT NSX100...250

Tipul produsului: Unitate de declanșare

Denumirea unității de declanșare: MicroLogic 2.2 G

Tehnologia unității de declanșare: Electronică

Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250

Aplicație dispozitiv: Generator

Poli: 3P

Poli protejați: 3D

Funcții de protecție: LSoI

Caracteristici de protecție

Tip de protecție:

L: protecție la suprasarcină (lungă durată)

So: protecție la scurtcircuit de scurtă durată cu întârziere fixă

I: protecție instantanee la scurtcircuit

Curent nominal al unității de declanșare: 100 A la 40 °C

Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz

Tip rețea: c.a.

Frecvență rețea: 50/60 Hz

Tip montare întrerupător: fix

Date suplimentare

Tip setare declanșare pe termen lung Ir (protecție termică): 9 setări reglabile

Interval de reglare a declanșării protecției de lungă durată [Ir]: 40...100 A

Tip de reglare a întârzierii protecției de lungă durată tr: Fixă

Interval de reglare a întârzierii protecției de lungă durată [tr]:

15 s pentru 1,5 x Ir

0,35 s pentru 7,2 x Ir

0,5 s pentru 6 x Ir

Memorie termică: 20 minute înainte și după declanșare

Tipul de setare a declanșării protecției pe termen scurt Isd: Reglabil

Intervalul de setare a declanșării protecției pe termen scurt [Isd]: 1,5...9 x Ir

Tip setare întârziere protecție pe termen scurt tsd: Fixă

Tip setare declanșare protecție instantanee Ii: Fixă

Interval setare declanșare protecție instantanee [Ii]: 1500 A

Protecție împotriva defectelor la împământare: Niciuna

Blocare selectivă pe zone ZSI: Niciuna

Semnalele

Semnal local: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină

Caracteristici de mediu

Standarde: EN/IEC 60947-2

Clasa de protecție la atingere: Clasa II

Grad de poluare: 3 conform IEC 60947-1

Grad de protecție IP: IP40 conform IEC 60529

Temperatura ambiantă în timpul funcționării: -25...70 °C

Temperatura ambiantă în timpul depozitării: -50...85 °C

Date

Lățime

95 mm

Lungime

110 mm

Înălțime

65 mm

EAN prezentat

3606482000599

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

432 g/bucată

Numar articol

3606482000599
