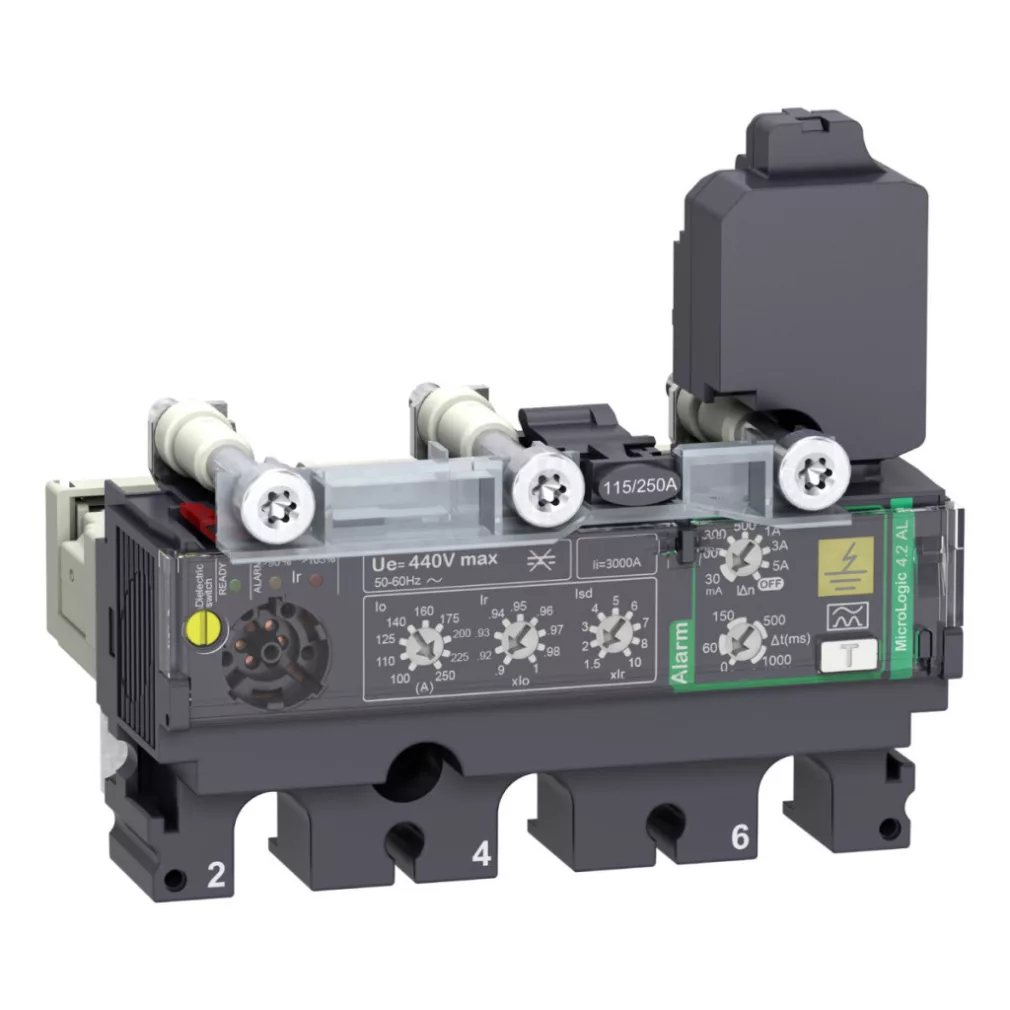

Unitatea de declanșare MicroLogic Vigi 4.2AL, concepută pentru întrerupătoarele din seria ComPacT NSX de la Schneider Electric, este o soluție de ultimă generație care oferă cel mai înalt nivel de protecție în rețelele de distribuție electrică. Unitatea de declanșare C1034A040 cu un curent nominal de 40 A este compatibilă cu întrerupătoarele ComPacT NSX100, NSX160 și NSX250 și poate fi utilizată în sisteme trifazate (3 poli). Acest dispozitiv electronic special de protecție nu numai că oferă funcții de bază de protecție la supracurent, dar are și capacități avansate de alarmă la defect la împământare. Unitatea de declanșare MicroLogic 4.2AL oferă funcții de protecție LSoI, care includ protecție la suprasarcină cu întârziere lungă (L), protecție la scurtcircuit cu întârziere fixă (So) și protecție la scurtcircuit instantaneu (I). Intervalul de reglare a protecției la supracurent cu întârziere lungă poate fi ajustat în 9 setări diferite între 18 și 40 A, în timp ce protecția la scurtcircuit (Isd) poate fi setată între 1,5 și 10 x Ir. Dispozitivul are un nivel de declanșare instantanee (Ii) fixat la 600 A, care oferă protecție imediată în cazul unui scurtcircuit sever. Funcția de memorie termică integrată stochează datele de suprasarcină timp de 20 de minute înainte și după declanșare, asigurând protecție continuă în cazul suprasarcini repetate. Una dintre cele mai valoroase caracteristici ale unității de declanșare este capacitatea sa integrată de protecție împotriva defectelor la împământare. Sensibilitatea protecției împotriva defectelor la împământare de clasa A poate fi reglată într-un interval larg, de la 0,03 A la 5 A. Întârzierea protecției împotriva defectelor la împământare poate fi, de asemenea, reglată în mod flexibil de la 0 ms la 1 secundă, permițând optimizarea acesteia pentru diferite aplicații. Protecția împotriva defectelor la împământare poate fi complet dezactivată prin setarea comutatorului rotativ IΔn în poziția OFF, atunci când este necesar. Starea dispozitivului este indicată de diferite LED-uri: un LED verde intermitent indică disponibilitatea operațională, un LED roșu indică o suprasarcină de 105%, un LED portocaliu indică o suprasarcină de 90%, iar un LED galben indică curent rezidual. Unitatea de declanșare MicroLogic Vigi 4.2AL din seria ComPacT NSX de la Schneider Electric respectă cele mai înalte standarde de protecție și este certificată conform EN/IEC 60947-2. Clasa de protecție IP40 oferă o protecție adecvată împotriva prafului și umezelii. Dispozitivul poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și +70 °C, ceea ce permite utilizarea sa într-o varietate de condiții de mediu. C1034A040 poate fi utilizat pentru întrerupătoare cu montare fixă și funcționează la o tensiune nominală de funcționare de 440 V c.a. 50/60 Hz. Dispozitivul aparține clasei de protecție la atingere II și este proiectat pentru gradul de poluare 3 conform IEC 60947-1.
Schneider Electric ComPacT NSX (2021) - C1034A040 - Unitate de declanșare MicroLogic 4.2 AL NSX 100/160/250 pentru întrerupătoare automate, electronice, setare 40A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT Seria de produse: ComPacT NSX100...250 Tipul produsului: Unitate de declanșare Denumirea unității de declanșare: MicroLogic 4.2 AL Tehnologia unității de declanșare: Electronică
Seriile compatibile: ComPacT NSX160, ComPacT NSX100, ComPacT NSX250
Aplicație: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Funcții de protecție ale unității de declanșare: LSoI
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), So: protecție la scurtcircuit cu întârziere fixă, I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 40 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metodă de montare a întrerupătorului: Fix Date suplimentare Tip de reglare a declanșării cu întârziere lungă Ir (protecție termică): Reglabil, 9 setări Interval de reglare a protecției cu întârziere lungă [Ir]: 18...40 A
Tip setare întârziere protecție cu întârziere lungă tr: Fixă
Timp întârziere protecție cu întârziere lungă [tr]: 11 s la 7,2 x Ir, 16 s la 6 x Ir, 400 s la 1,5 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tip setare declanșare protecție cu întârziere scurtă Isd: Reglabilă
Interval setare declanșare protecție cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul setării întârziere protecție cu întârziere scurtă tsd: Fixă
Tipul setării declanșare protecție instantanee Ii: Fixă
Interval declanșare protecție instantanee [Ii]: 600 A Protecție împotriva defectelor la împământare: Integrată Clasa A
Tip de reglare a sensibilității protecției la defect la împământare IΔn: Reglabil
Interval de reglare a sensibilității protecției la defect la împământare [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Mod special de protecție la defect la împământare: Poate fi dezactivat cu comutatorul rotativ IΔn
Tip setare întârziere protecție la defect la împământare Δt: Reglabil
Interval de setare timp întârziere protecție la defect la împământare [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Blocare selectivă de zonă ZSI: Niciuna
Semnalele locale: LED intermitent (verde) pentru disponibilitate operațională, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină, indicator colorat (galben) pentru curent rezidual
Date de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3, conform IEC 60947-1
Clasă de protecție IP: IP40, conform IEC 60529
Temperatură de funcționare ambiantă: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
