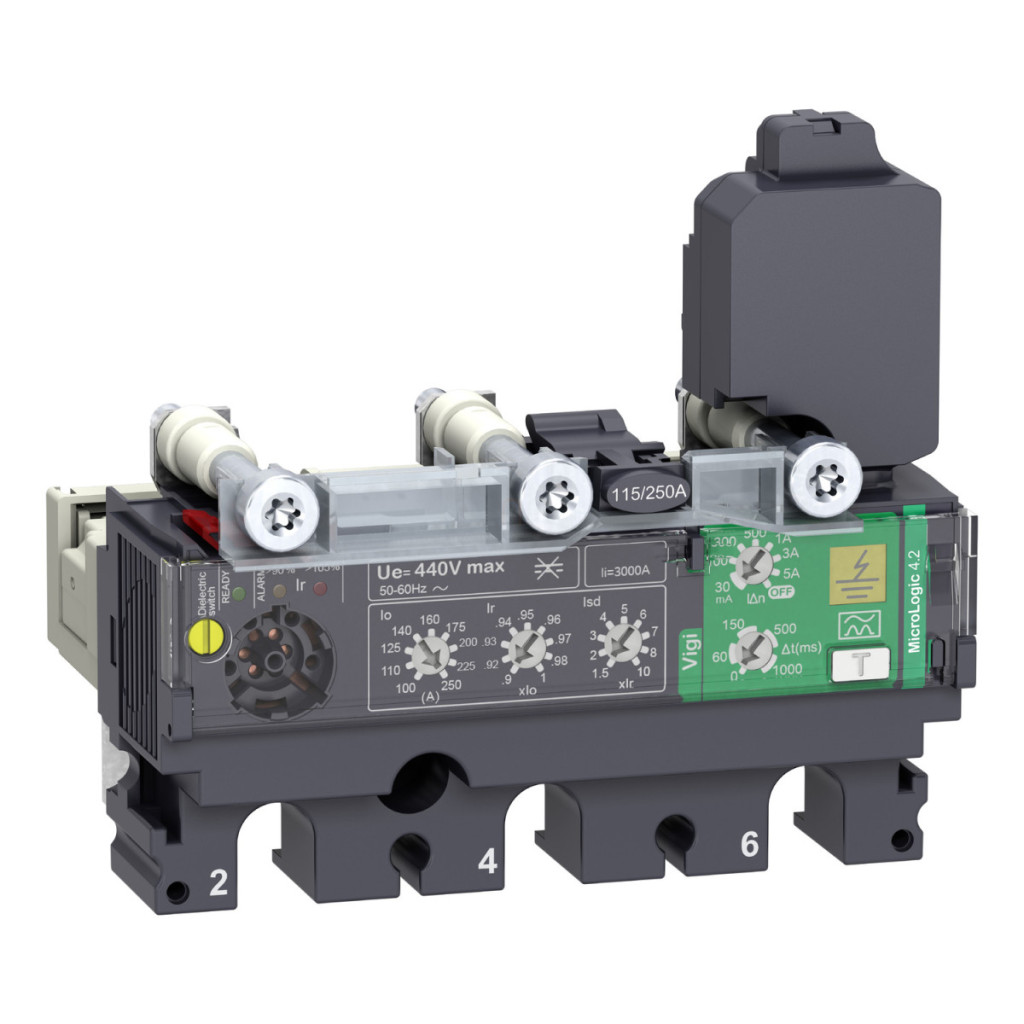

Unitatea de declanșare C1034V040 MicroLogic Vigi 4.2 din familia de produse Schneider Electric ComPacT NSX oferă o soluție excelentă pentru protejarea rețelelor electrice complexe împotriva suprasarcinii și scurtcircuitelor. Această unitate de declanșare electronică avansată este proiectată special pentru a fi utilizată cu întrerupătoarele ComPacT NSX100, NSX160 și NSX250 și este destinată în principal utilizării în rețelele de distribuție. Unitatea de declanșare MicroLogic Vigi 4.2 are un design cu 3 poli (3P) calibrat pentru un curent nominal de 40 A la o temperatură ambiantă de 40 °C. Dispozitivul oferă funcții de protecție LSoIR, care includ protecție la suprasarcină (L), scurtcircuit cu întârziere fixă (So), scurtcircuit instantaneu (I) și defect la împământare (R). Dispozitivul funcționează la o tensiune de funcționare de 440 V c.a. și o frecvență de rețea de 50/60 Hz. Protecția la suprasarcină (Ir) poate fi configurată cu 9 setări diferite, cuprinse între 18 și 40 A. Timpul de protecție cu întârziere lungă este fix și variază în funcție de gradul de suprasarcină: 400 de secunde pentru 1,5×Ir, 16 secunde pentru 6×Ir și 11 secunde pentru 7,2×Ir suprasarcină. Unitatea de declanșare are o memorie termică de 20 de minute pentru perioada înainte și după declanșare, permițându-i să țină cont de istoricul termic al sistemului. Protecția împotriva scurtcircuitelor cu întârziere scurtă (Isd) poate fi setată în intervalul 1,5-10×Ir, în timp ce timpul de întârziere (tsd) este fix. Setarea protecției instantanee la scurtcircuit (Ii) este, de asemenea, fixată la 600 A. Una dintre caracteristicile deosebit de valoroase ale unității de declanșare MicroLogic Vigi 4.2 este protecția integrată la defect la împământare, care este clasificată în clasa A. Sensibilitatea la defect la împământare (IΔn) poate fi reglată într-un interval larg între 0,03 A și 5 A (0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A). Întârzierea protecției împotriva defectelor la împământare (Δt) este, de asemenea, reglabilă: 0 ms, 60 ms, 150 ms, 500 ms sau 1 s. Funcția de protecție împotriva defectelor la împământare poate fi chiar dezactivată folosind comutatorul rotativ IΔn. Dispozitivul are, de asemenea, un sistem de semnalizare local, care indică starea de funcționare cu un LED verde intermitent, suprasarcină Ir de 105% cu un LED roșu, suprasarcină Ir de 90% cu un LED portocaliu și curent rezidual cu un semnal de culoare galbenă. Dispozitivul este de clasa II de protecție la atingere, poate fi utilizat într-un mediu cu grad de poluare 3 în conformitate cu IEC 60947-1 și are protecție IP40 în conformitate cu IEC 60529. Are o gamă extrem de largă de temperaturi de funcționare, de la -25 °C la +70 °C, și o gamă de temperaturi de depozitare de la -40 °C la +85 °C, asigurând o robustețe remarcabilă într-o varietate de condiții de mediu.
Schneider Electric ComPacT NSX (2021) - C1034V040 - Unitate de declanșare MicroLogic 4.2 NSX 100/160/250 pentru întrerupătoare automate, electronice, setare 40A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Familia de produse în detaliu: ComPacT NSX100...250
Tipul componentului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 4.2
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Domeniu de aplicare: Distribuție
Descriere pol: 3P
Descriere pol protejat: 3D Funcții de protecție Funcții de protecție: LSoIR Tip de protecție: L: protecție la suprasarcină (întârziere lungă)
So: protecție la scurtcircuit cu întârziere scurtă și întârziere fixă
I: protecție instantanee la scurtcircuit
R: protecție la defect la împământare
Curent nominal al unității de declanșare: 40 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Caracteristici suplimentare
Tipul de setare a curentului de declanșare cu întârziere lungă Ir (protecție termică): 9 opțiuni de setare
Interval de setare a curentului de declanșare cu întârziere lungă [Ir]: 18...40 A
Tip de setare a întârzierii protecției cu întârziere lungă tr: Fixă
Interval de întârziere a protecției cu întârziere lungă [tr]: 11 s la 7,2 × Ir, 16 s la 6 × Ir, 400 s la 1,5 × Ir Memorie termică: 20 minute înainte și după declanșare
Tip de setare a curentului de declanșare a protecției cu întârziere scurtă Isd: Reglabil
Interval de setare a curentului de declanșare a protecției cu întârziere scurtă [Isd]: 1,5...10 × Ir
Tip setare întârziere protecție cu întârziere scurtă tsd: Fixă
Tip setare curent de declanșare protecție instantanee Ii: Fixă
Interval setare curent de declanșare protecție instantanee [Ii]: 600 A
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tipul de setare a sensibilității protecției împotriva defectelor la împământare IΔn: Reglabil
Intervalul de setare a sensibilității protecției împotriva defectelor la împământare [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Mod special protecție împotriva defectelor la pământ: Deconectare cu comutator rotativ IΔn
Tip setare întârziere protecție împotriva defectelor la pământ Δt: Reglabil
Interval de setare întârziere protecție împotriva defectelor la pământ [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Blocare selectivă pe zone ZSI: Niciuna
Indicații
Indicație locală: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină, indicator color (galben) pentru curent rezidual
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -40…85 °C
