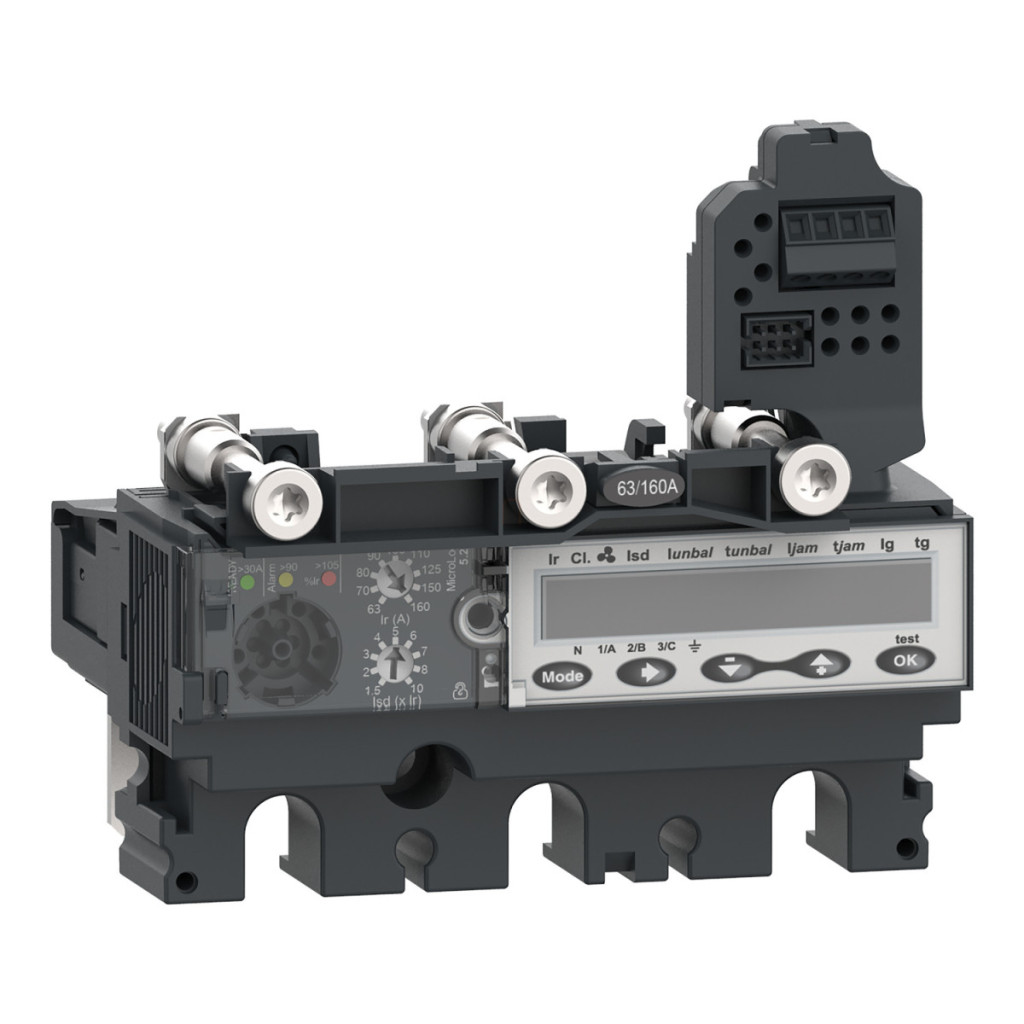

Unitatea de declanșare MicroLogic 5.2E din familia de produse Schneider Electric ComPacT NSX, cu numărul de articol C1035E040, este un dispozitiv electronic de protecție versatil care poate fi utilizat cu întrerupătoarele ComPacT NSX100/160/250. Această soluție compactă și eficientă a fost dezvoltată pentru sisteme cu 3 poli și este destinată în principal utilizării în rețelele de distribuție. Unitatea de declanșare MicroLogic 5.2E are funcții avansate de protecție, inclusiv protecție LSI, adică protecție la suprasarcină (L), protecție întârziată la scurtcircuit (S) și protecție instantanee la scurtcircuit (I). Produsul are un curent nominal de 40 A la o temperatură ambiantă de 40 °C și funcționează la o tensiune nominală de 690 V c.a. 50/60 Hz. Întrerupătorul are o metodă de montare fixă, care asigură o funcționare stabilă în orice mediu de aplicare. Unul dintre cele mai importante avantaje ale MicroLogic 5.2E este gama sa de opțiuni de setare detaliate. Protecția la suprasarcină (Ir) are 9 setări diferite, reglabile în intervalul 18-40 A. Protecția întârziată la scurtcircuit (Isd) are, de asemenea, 9 setări, reglabile între 1,5-10 x Ir, în timp ce protecția instantanee la scurtcircuit (Ii) este reglabilă în intervalul 1,5-15 x In. Întârzierile de protecție oferă, de asemenea, o mare flexibilitate: întârzierea lungă (tr) poate fi reglată între 15-400 s la o sarcină de 1,5 x Ir, în timp ce întârzierea scurtă (tsd) poate fi setată în modul I²t=off sau I²t=on. Produsul are o memorie termică de 20 de minute înainte și după declanșare, ceea ce oferă o protecție excelentă pentru sistem. O caracteristică specială a MicroLogic 5.2E este contorul de energie încorporat, care afișează datele de măsurare pe un ecran LCD. Semnalizarea locală este asigurată de LED-uri intermitente: un LED verde indică starea de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Unitatea de declanșare are, de asemenea, capacități avansate de comunicare, furnizând date privind consumul de energie, setările de protecție și alarmă, jurnale de evenimente cu marcaj temporal, valori instantanee și medii, indicatori de întreținere, calitatea energiei și valori maxime/minime. Unitatea de declanșare C1035E040 dispune, de asemenea, de interblocare selectivă pe zone (ZSI), care îmbunătățește și mai mult inteligența sistemului de protecție.
Schneider Electric ComPacT NSX (2021) - C1035E040 - MicroLogic 5.2 E NSX 100/160/250 unitate de declanșare a întrerupătorului, electronică, setare 40A, 3P3d date tehnice
Caracteristici cheie
Familia de produse: ComPacT NSX
Tipul familiei de produse: ComPacT NSX100...250
Tipul produsului sau componentei: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 5.2 E
Tehnologia unității de declanșare: Electronică
Seriile compatibile: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Aplicație: Distribuție
Poli și protecție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Funcții de protecție ale unității de declanșare: LSI
Tip de protecție:
- L: protecție la suprasarcină (întârziere lungă)
- S: protecție la scurtcircuit (întârziere scurtă)
- I: protecție la scurtcircuit (instantanee)
Caracteristici electrice
Curent nominal al unității de declanșare: 40 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metodă de montare a întrerupătorului: Fix Setări de protecție Tip setare declanșare cu întârziere lungă Ir (protecție termică): reglabilă în 9 trepte Interval de setare a protecției cu întârziere lungă [Ir]: 18...40 A
Tip setare întârziere protecție cu întârziere lungă tr: Reglabilă
Interval setare întârziere protecție cu întârziere lungă [tr]:- 15...400 s la valoarea 1,5 × Ir - 0,35...11 s la valoarea 7,2 × Ir - 0,5...16 s la valoarea 6 × Ir Memorie termică: 20 minute înainte și după declanșare. Tipul de setare a declanșării protecției cu întârziere scurtă Isd: Reglabil în 9 trepte. Intervalul de setare a declanșării protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Reglabil Intervalul de setare a întârzierii protecției cu întârziere scurtă [tsd]:- 0...0,4 s I²t=oprit - 0,1...0,4 s I²t=pornit Tipul de setare a declanșării protecției instantanee Ii: reglabil15 x In
Protecție împotriva defectelor la împământare: Niciuna
Funcții suplimentare
Blocare selectivă pe zone ZSI: Da
Indicație locală:
- LED intermitent (verde) când este gata de funcționare
- LED 105% Ir (roșu) în caz de suprasarcină
- LED 90% Ir (portocaliu) în caz de suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Capacități de comunicare
Comunicare date:
- Măsurarea energiei
- Setări de protecție și alarmă
- Istoric cu marcaj temporal și tabele de evenimente
- Valori instantanee și de cerere
- Indicatori de întreținere
- Cerere de energie și performanță
- Calitatea energiei
- Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Condiții de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3, conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -40…85 °C
