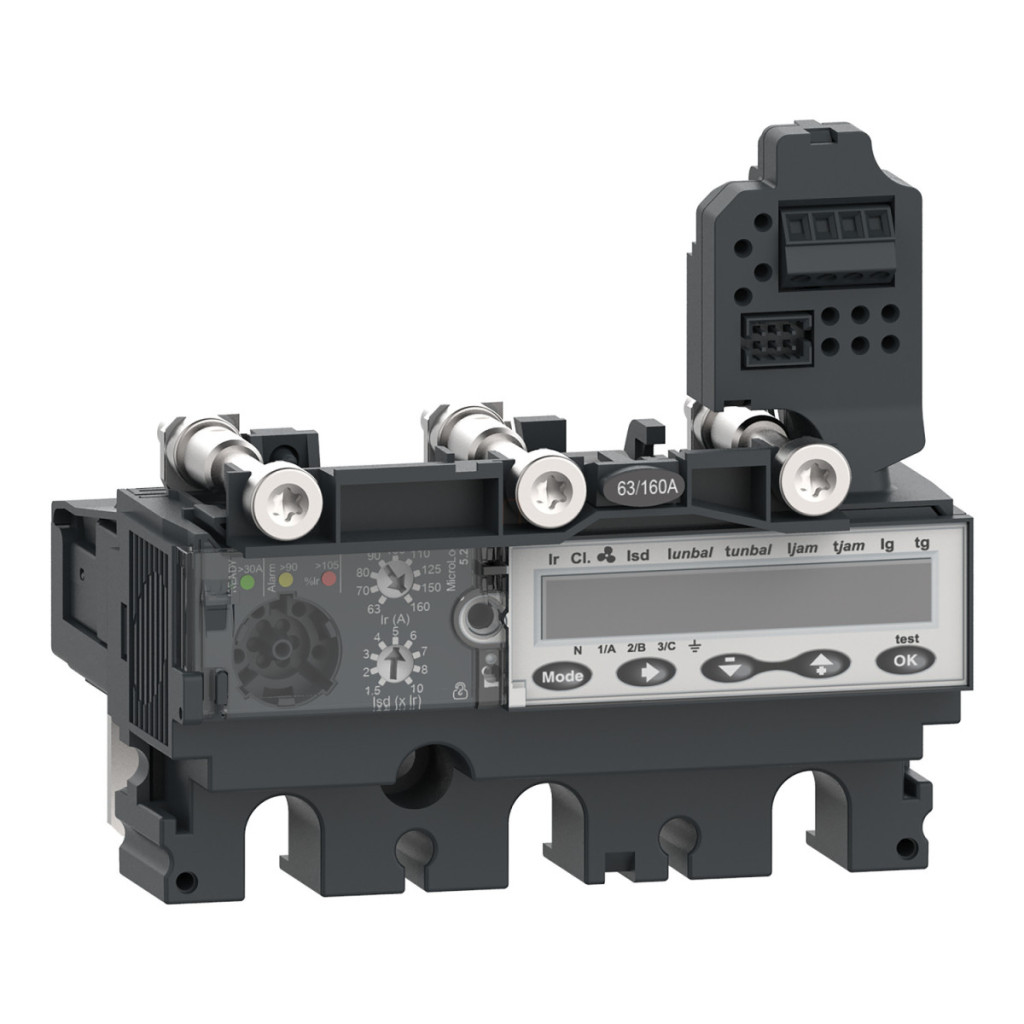

Unitatea de declanșare Schneider Electric ComPacT NSX C1035E100 MicroLogic 5.2E este o componentă de protecție fiabilă pentru sistemele moderne de distribuție electrică, dezvoltată special pentru întrerupătoarele ComPacT NSX100, NSX160 și NSX250. Această unitate de declanșare electronică cu 3 poli are un curent nominal de 100 A și oferă protecție completă împotriva suprasarcinii și scurtcircuitului, oferind în același timp funcții avansate de monitorizare a energiei. Unitatea de declanșare MicroLogic 5.2E include funcții de protecție LSI care oferă protecție eficientă împotriva diverselor probleme electrice. Funcția „L” este protecția împotriva suprasarcinilor cu întârziere lungă, „S” este protecția împotriva scurtcircuitelor cu întârziere scurtă, iar „I” este protecția instantanee împotriva scurtcircuitelor. Unitatea de declanșare funcționează la un curent nominal de 100 A la o temperatură ambiantă de 40 °C și este proiectată pentru o tensiune de funcționare de 690 V c.a. la o frecvență de rețea de 50/60 Hz. Memoria termică încorporată păstrează datele timp de 20 de minute înainte și după declanșare, ceea ce crește semnificativ siguranța și trasabilitatea sistemului. Unitatea de declanșare C1035E100 oferă o flexibilitate excepțională în ceea ce privește setările. Protecția pe termen lung (Ir) are 9 setări diferite și poate fi reglată între 40 și 100 A. Întârzierea protecției pe termen lung (tr) este, de asemenea, reglabilă, de la 15 la 400 de secunde la 1,5 × Ir, de la 0,35 la 11 secunde la 7,2 × Ir și de la 0,5 la 16 secunde la 6 × Ir. Protecția pe termen scurt (Isd) oferă, de asemenea, 9 setări diferite și poate fi reglată între 1,5-10 × Ir, în timp ce întârzierea protecției pe termen scurt (tsd) poate fi setată între 0 și 0,4 secunde când I²t este dezactivată și între 0,1 și 0,4 secunde când I²t este activată. Protecția instantanee (Ii) poate fi setată între 1,5 și 15 × In. Unitatea de declanșare dispune, de asemenea, de interblocare selectivă pe zone (ZSI), care sporește și mai mult flexibilitatea și fiabilitatea sistemului. Una dintre caracteristicile remarcabile ale unității de declanșare MicroLogic 5.2E este contorul de energie încorporat, care oferă informații detaliate prin intermediul unui afișaj LCD. Sistemul de semnalizare locală include un LED verde intermitent pentru a indica starea de funcționare, un LED roșu pentru a indica o suprasarcină de 105% Ir și un LED portocaliu pentru a indica o suprasarcină de 90% Ir. Unitatea este capabilă să comunice diverse date, inclusiv măsurători de energie, setări de protecție și alarmă, istoricul cu marcaj temporal și tabele de evenimente, valori instantanee și solicitate, indicatori de întreținere, cererea de curent și putere, date privind calitatea energiei și valori maxime/minime. Datorită clasei de protecție IP40, produsul funcționează în mod fiabil într-o varietate de condiții de mediu, cu o temperatură de funcționare cuprinsă între -25 °C și +70 °C și o temperatură de depozitare cuprinsă între -40 °C și +85 °C.
Schneider Electric ComPacT NSX (2021) - Date tehnice C1035E100
Date generale
Familia de produse: ComPacT
Tipul produsului: Unitate de eliberare MicroLogic 5.2E
Număr articol: C1035E100
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Aplicație: Distribuție
Parametri tehnici
Poli: 3P
Poli protejați: 3D
Funcții de protecție: LSI (L: protecție la suprasarcină; S: protecție la scurtcircuit cu întârziere scurtă; I: protecție la scurtcircuit instantaneu)
Curent nominal: 100 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări de protecție
Setare declanșare de lungă durată (Ir): Reglabilă în 9 trepte, 40...100 A
Interval de întârziere a protecției pe termen lung (tr): 15...400 s la 1,5 × Ir; 0,35...11 s la 7,2 × Ir; 0,5...16 s la 6 × Ir
Memorie termică: 20 minute înainte și după declanșare
Interval de declanșare a protecției pe termen scurt (Isd): Reglabil în 9 trepte, 1,5...10 × Ir
Interval de întârziere a protecției pe termen scurt (tsd): 0...0,4 s I²t=off; 0,1...0,4 s I²t=pornit
Interval de declanșare a protecției instantanee (Ii): 1,5...15 × In
Protecție la defect la împământare: Niciuna
Blocare selectivă pe zone: Da
Afișaj și comunicare
Indicație locală: LED intermitent (verde) pentru starea de funcționare; LED 105% Ir (roșu) pentru suprasarcină; LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei; Setări de protecție și alarmă; Istoric cu marcaj temporal și jurnale de evenimente; Valori instantanee și solicitate; Indicatori de întreținere; Cerere de curent și putere; Calitatea energiei; Valori maxime/minime
Date de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție electrică la atingere: Clasa II
Grad de contaminare: 3 (conform IEC 60947-1)
Grad de protecție IP: IP40 (conform IEC 60529)
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
