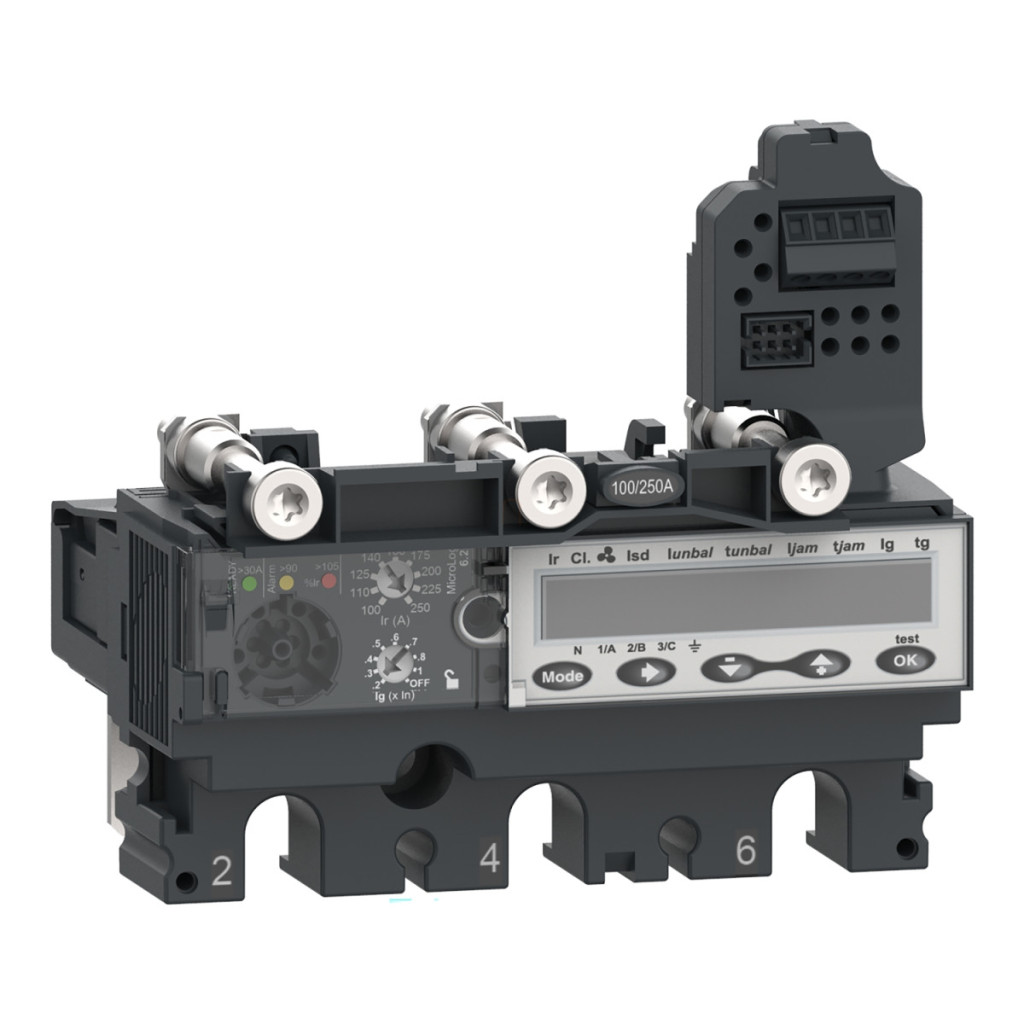

Unitatea de declanșare MicroLogic 6.2E din seria ComPacT NSX de la Schneider Electric, cu numărul de articol C1036E040, oferă o soluție profesională de protecție pentru rețelele de distribuție. Această unitate de declanșare electronică cu 3 poli este compatibilă cu întrerupătoarele ComPacT NSX100, NSX160 și NSX250 și oferă caracteristici inovatoare pentru o protecție optimă a rețelei. MicroLogic 6.2E are funcții complexe de protecție, inclusiv protecție LSIG: protecție la suprasarcină (L), protecție la scurtcircuit întârziat (S), protecție la scurtcircuit instantaneu (I) și protecție la defect la împământare (G). În plus, unitatea de declanșare are un contor de energie încorporat care permite monitorizarea precisă a consumului de energie și îmbunătățirea eficienței energetice. Curentul nominal este de 40 A la o temperatură ambiantă de 40 °C, iar tensiunea nominală de funcționare este de 690 V CA 50/60 Hz. Unitatea de declanșare oferă o serie de opțiuni de setare: protecția pe termen lung (Ir) poate fi reglată între 18 și 40 A cu 9 valori de setare diferite, iar întârzierea sa (tr) poate fi setată între 15 și 400 de secunde la un curent de 1,5×Ir. Protecția cu întârziere scurtă (Isd) poate fi reglată în intervalul 1,5-10×Ir, cu o întârziere de timp (tsd) de 0-0,4 secunde pentru I²t=off și 0,1-0,4 secunde pentru I²t=on. Protecția instantanee (Ii) poate fi setată între 1,5-15×In, în timp ce protecția împotriva defectelor la pământ (Ig) poate fi reglată în intervalul 0,4-1×In la un curent nominal de 40 A și în intervalul 0,2-1×In la un curent nominal peste 40 A, cu o întârziere (tg) de 0-0,4 secunde pentru I²t=off și 0,1-0,4 secunde pentru I²t=on. Unitatea de declanșare are o memorie termică care stochează date timp de 20 de minute înainte și după declanșare, precum și interblocare selectivă pe zone (ZSI). Starea dispozitivului poate fi citită cu ușurință de pe LED-urile intermitente: LED-ul verde indică disponibilitatea operațională, LED-ul roșu indică o suprasarcină de 105%, iar LED-ul portocaliu indică o suprasarcină de 90%. Afișajul LCD prezintă date suplimentare și valori de măsurare. Unitatea de declanșare MicroLogic 6.2E oferă, de asemenea, opțiuni extinse de comunicare: măsurarea energiei, setări de protecție și alarmă, istoric și jurnale de evenimente cu marcaj temporal, valori instantanee și de cerere, indicatori de întreținere, cerere de curent și putere, calitate a energiei și valori maxime/minime. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. Fabricat în conformitate cu EN/IEC 60947-2, produsul este clasificat ca protecție de clasa II și are protecție IP40 conform IEC 60529.
Schneider Electric ComPacT NSX (2021) - C1036E040 - Unitate de eliberare MicroLogic 6.2 E NSX 100/160/250 date tehnice întrerupător
Date generale
Familia de produse: ComPacT
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.2 E
Tehnologie: Electronică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Domeniu de aplicare: Distribuție
Descrierea polilor: 3P
Descrierea polului protejat: 3D
Funcții de protecție
Funcții de protecție: LSIG
Tipuri de protecție:
L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit cu întârziere scurtă
I: protecție instantanee la scurtcircuit
G: protecție împotriva defectelor la pământ
Caracteristici electrice
Curent nominal: 40 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Opțiuni de setare
Tipul de setare a curentului de funcționare cu întârziere lungă Ir (protecție termică): Reglabil în 9 trepte
[Ir] Interval de reglare a curentului de funcționare cu întârziere lungă: 18...40 A
Tip setare întârziere protecție cu întârziere lungă tr: Reglabil
[tr] interval setare întârziere protecție cu întârziere lungă:
15...400 s la valoarea 1,5 × Ir
0,35...11 s la valoarea 7,2 × Ir
0,5...16 s la valoarea 6 × Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a curentului de funcționare al protecției cu întârziere scurtă Isd: Reglabil în 9 trepte
[Isd] intervalul de setare a curentului de funcționare al protecției cu întârziere scurtă: 1,5...10 × Ir
Tip setare întârziere protecție cu întârziere scurtă tsd: Reglabil
[tsd] interval setare întârziere protecție cu întârziere scurtă:
0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Tipul de setare a curentului de funcționare al protecției instantanee Ii: Reglabil
[Ii] Intervalul de setare a curentului de funcționare al protecției instantanee: 1,5...15 × In
Tipul de setare a curentului de funcționare a protecției împotriva defectelor la împământare Ig: Reglabil
[Ig] Intervalul de setare a curentului de funcționare a protecției împotriva defectelor la împământare:
0,4...1 × In, In = 40 A
0,2...1 × In, pentru In > 40 A
Ig activare/dezactivare
Tipul de setare a întârzierii protecției împotriva defectelor la împământare tg: Reglabil
[tg] intervalul de setare a întârzierii protecției împotriva defectelor la împământare:
0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Protecție împotriva scurgerilor la pământ: Niciuna
Blocare selectivă pe zone ZSI: Da
Afișaje și comunicare
Indicație locală:
LED intermitent (verde) pentru starea de pregătire
LED 105% Ir (roșu) pentru indicarea suprasarcinii
LED 90% Ir (portocaliu) pentru indicarea suprasarcinii
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date:
Măsurarea energiei
Setări protecție și alarmă
Istoric cu marcaj temporal și jurnale de evenimente
Valori instantanee și de cerere
Indicatori de întreținere
Cerere de curent și energie
Calitatea energiei
Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de contaminare: 3, conform IEC 60947-1
Grad de protecție IP: IP40, conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C
