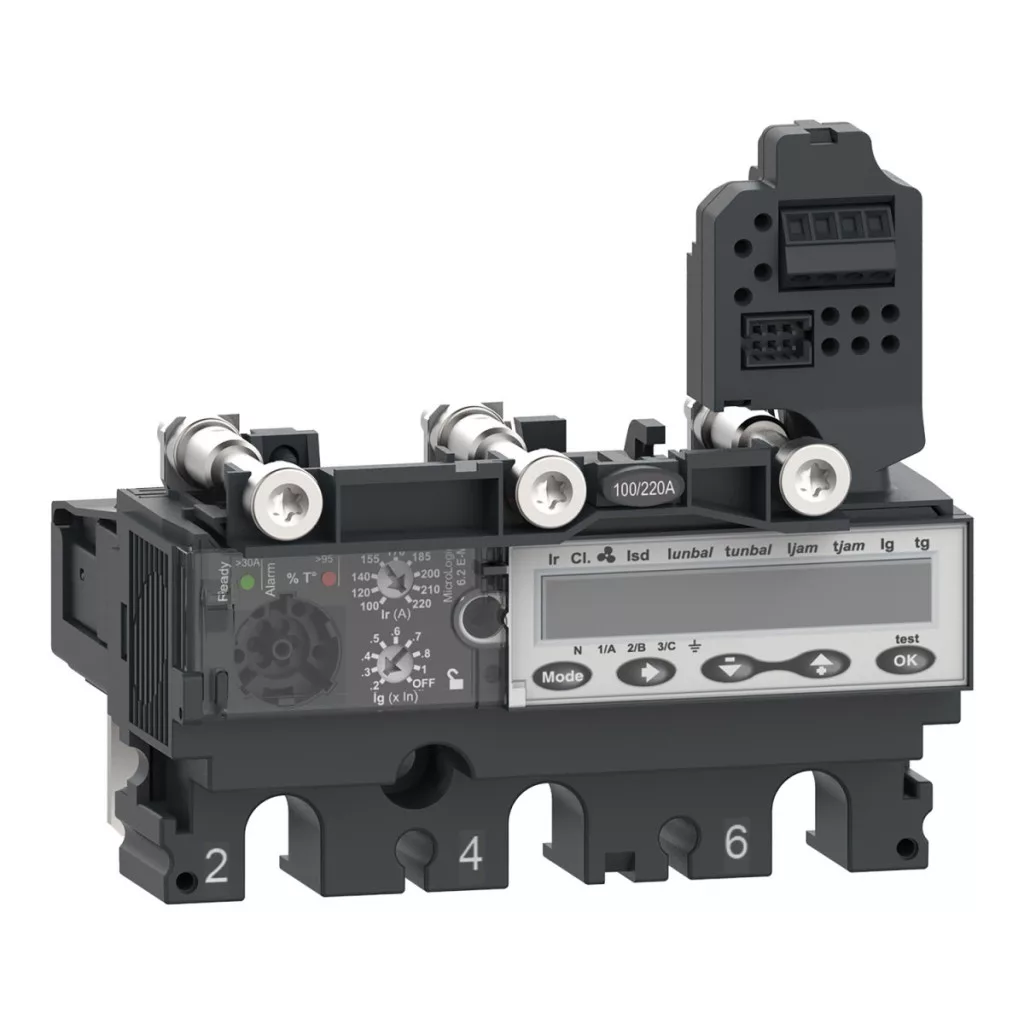

Unitatea de declanșare Schneider Electric ComPacT NSX seria C1036M080 MicroLogic 6.2EM este o soluție inteligentă de protecție electronică concepută special pentru aplicații cu motoare. Această unitate de declanșare cu 3 poli (3P) este compatibilă cu familiile de întrerupătoare ComPacT NSX100, NSX160 și NSX250 și oferă funcții complexe de protecție pentru sistemele moderne de alimentare cu energie electrică. Dispozitivul este unic prin faptul că oferă funcții avansate de protecție a motorului, care îl disting de alte produse din serie. MicroLogic 6.2EM poate gestiona pornirea prelungită, rotoarele blocate, dezechilibrul de curent și subîncărcarea – toți parametrii critici pentru funcționarea corectă și durata de viață a motoarelor. Produsul poate fi utilizat în clasele de protecție a motorului 10, 30, 5 și 20, ceea ce îl face flexibil pentru o varietate de condiții de aplicare. Valoarea de declanșare a protecției pe termen lung Ir poate fi setată între 35 și 80 A în 9 setări diferite, permițând setarea unei protecții precise pentru aplicația specifică. Unitatea de declanșare permite o protecție complexă cu funcții LSIG: L (protecție la suprasarcină cu întârziere lungă), S (protecție la scurtcircuit cu întârziere fixă), I (protecție la scurtcircuit instantaneu) și G (protecție la defect la împământare). Aceste funcții de protecție sunt deosebit de utile în medii industriale în care motoarele funcționează în diverse condiții de sarcină. Un avantaj suplimentar al produsului este funcția de memorie termică, care păstrează informațiile timp de 20 de minute înainte și după declanșare, asigurând protecția continuă a echipamentului. Unitatea, cu o putere nominală de 80 A și proiectată pentru o tensiune de funcționare de 690 V c.a., poate fi utilizată în rețele de 50/60 Hz și este disponibilă într-o versiune cu montare fixă. Dispozitivul, echipat cu un afișaj LCD, are și un contor de energie care permite monitorizarea precisă a consumului de energie. Afișajul oferă acces la o gamă largă de informații, inclusiv date de măsurare a energiei, setări de protecție și alarmă, evenimente marcate cu data și ora și jurnale de erori, valori instantanee și de cerere, precum și indicatori de întreținere. Produsul are capacități de comunicare remarcabile, permițând partajarea datelor cu sistemul de control, inclusiv consumul de energie, cererea de energie și indicatorii de calitate. Indicatorii locali, cum ar fi un LED verde intermitent pentru standby și un LED roșu pentru depășirea temperaturii, îmbunătățesc și mai mult utilizabilitatea produsului. MicroLogic 6.2EM acceptă, de asemenea, funcții de interblocare selectivă pe zone (ZSI), care îmbunătățesc și mai mult coordonarea protecției în rețelele complexe. Unitatea de eliberare Schneider Electric C1036M080 este conformă cu EN/IEC 60947-2, este clasificată ca protecție de clasa II și este proiectată pentru gradul de poluare 3 conform IEC 60947-1. Gradul de protecție IP40 (conform IEC 60529) oferă o protecție adecvată în medii industriale tipice. Produsul poate fi utilizat într-un interval larg de temperaturi: temperatură de funcționare de -25...70 °C și temperatură de depozitare de -40...85 °C.
Schneider Electric ComPacT NSX (2021) - C1036M080 - Unitate de declanșare MicroLogic 6.2 EM NSX pentru întrerupătoare de circuit 100/160/250, electronică, setare 80 A, date tehnice 3P3d
Caracteristici cheie
Familia de produse: ComPacT
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.2 E-M
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Aplicație: Motor
Poli: 3P
Poli protejați: 3D
Funcții de protecție ale unității de declanșare: LSIG
Caracteristici de protecție
Tipuri de protecție:
- L: protecție la suprasarcină (întârziere lungă)
- S: protecție împotriva scurtcircuitelor cu întârziere fixă
- I: protecție instantanee împotriva scurtcircuitelor
- G: protecție împotriva defectelor la împământare
Curent nominal al unității de declanșare: 80 A la 65 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metodă de fixare a întrerupătorului: fixă
Caracteristici suplimentare de protecție a motorului
Clasele de protecție a motorului: 10, 30, 5, 20
Protecție suplimentară a motorului: Pornire prelungită, Rotor blocat, Dezechilibru de curent, Subîncărcare
Tip de setare a valorii de declanșare pe termen lung Ir (protecție termică): 9 setări reglabile
Intervalul valorii de declanșare a protecției pe termen lung [Ir]: 35...80 A
Tipul de setare a întârzierii protecției pe termen lung tr: Reglabil
Memorie termică: 20 minute înainte și după declanșare
Parametri tehnici
Tip de setare a declanșării protecției pe termen scurt Isd: 9 setări reglabile
Interval de declanșare a protecției pe termen scurt [Isd]: 5...13 x Ir
Tipul de setare a întârzierii protecției pe termen scurt tsd: Fixă
Tipul de setare a declanșării protecției instantanee Ii: Fixă
Intervalul de declanșare a protecției instantanee [Ii]: 1200 A Tipul setării declanșării protecției la defect la împământare Ig: Reglabil Intervalul de declanșare a protecției la defect la împământare [Ig]: 0,2...1 x In, In = 50 A, Ig activare/dezactivare
Tip setare întârziere protecție la defect la împământare tg: Reglabilă
Interval setare întârziere protecție la defect la împământare [tg]: 0...0,4 s
Afișare și comunicare
Indicație locală: LED intermitent (verde) pentru starea de pregătire, LED 95% Ith (roșu) pentru depășirea temperaturii setate
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei, Setări de protecție și alarmă, Evenimente cu marcaj temporal și jurnale de defecte, Valori instantanee și solicitate, Indicatori de întreținere, Curent și putere solicitate, Calitatea energiei, Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Condiții de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
