Unitatea de declanșare Schneider Electric ComPacT NSX seria C103MG025 este o soluție de protecție termomagnetică de înaltă calitate, dezvoltată pentru protecția generatoarelor. Unitatea de declanșare de tip TM25G, cu 3 poli, este compatibilă cu întrerupătoarele ComPacT NSX100 și NSX160, asigurând protecția maximă a sistemului atât împotriva suprasarcinii, cât și a scurtcircuitului. Produsul are un curent nominal de 25 A la o temperatură ambiantă de 40 °C și poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. Tensiunea sa de funcționare este de 690 V c.a. 50/60 Hz sau 750 V c.c., ceea ce permite o gamă largă de aplicații. În ceea ce privește funcțiile de protecție, unitatea de declanșare TM-G este de tip LI, adică oferă protecție termică împotriva suprasarcinilor (L) și protecție magnetică împotriva scurtcircuitelor (I). Protecția împotriva suprasarcinilor (Ir) poate fi setată în intervalul 0,7-1 x In, în timp ce protecția împotriva scurtcircuitelor (Ii) este fixată la 80 A. Timpul de declanșare a protecției cu întârziere lungă este de 120-400 secunde la o sarcină de 1,5 x In. Unitatea de declanșare C103MG025 are o metodă de montare fixă și nu include protecție împotriva defectelor la pământ. Gradul de protecție IP40 oferă o protecție adecvată împotriva prafului și contactului, în timp ce clasa de izolație Clasa II crește siguranța operațională. Produsul este conform cu EN/IEC 60947-2 și poate fi utilizat în medii cu un grad de poluare de 3 conform IEC 60947-1. Datorită intervalului larg de temperaturi de funcționare (-25 °C până la +70 °C), este adecvat pentru utilizare în diverse condiții de mediu și poate fi depozitat în siguranță la temperaturi cuprinse între -50 °C și +85 °C. Unitatea de eliberare Schneider Electric ComPacT NSX C103MG025 este alegerea ideală pentru aplicații care necesită protecție fiabilă pentru generatoare. La proiectarea produsului, producătorul a acordat o atenție deosebită asigurării faptului că echipamentul oferă siguranță maximă în caz de suprasarcină și scurtcircuit, oferind în același timp opțiuni flexibile de reglare. Posibilitatea de reglare a protecției termice permite utilizatorului să adapteze protecția la cerințele specifice ale aplicației, în timp ce protecția magnetică fixă asigură o deconectare fiabilă și imediată în cazul unui scurtcircuit.

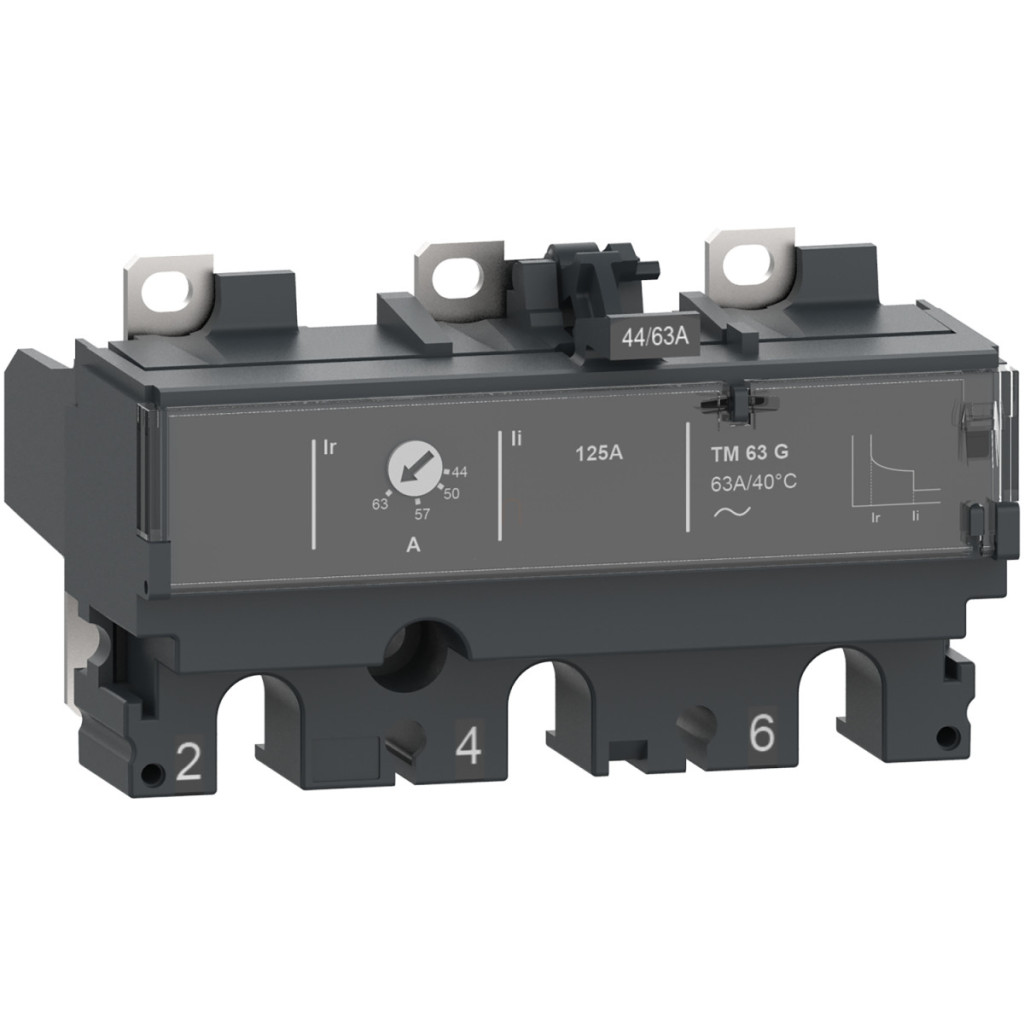

Schneider Electric ComPacT NSX (2021) - C103MG025 - Unitate de declanșare TM25G NSX pentru 100 întrerupătoare automate, termomagnetice, setare 25 A, 3P3d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250 și ComPacT NSX100...250 DC
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: TM-G
Tehnologia unității de declanșare: Termomagnetică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX100 DC
Aplicație: Generator
Specificații tehnice
Număr de poli: 3P
Poli protejați: 3D
Funcții de protecție: LI
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal: 25 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz, 750 V c.c.
Tip rețea: c.a. și c.c.
Frecvență rețea: 50/60 Hz
Metodă de montare a întrerupătorului: fixă
Setări de protecție
Setare declanșare cu întârziere lungă (Ir): reglabilă, 0,7...1 × In
Întârziere protecție cu întârziere lungă (tr): Fixă, 120...400 s la 1,5 × In
Setare declanșare instantanee (Ii): Fixă, 80 A
Protecție împotriva defectelor la împământare: Niciuna
Condiții de mediu
Standarde: EN/IEC 60947-2
Protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 (conform IEC 60947-1)
Grad de protecție IP: IP40 (conform IEC 60529)
Temperatură ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
