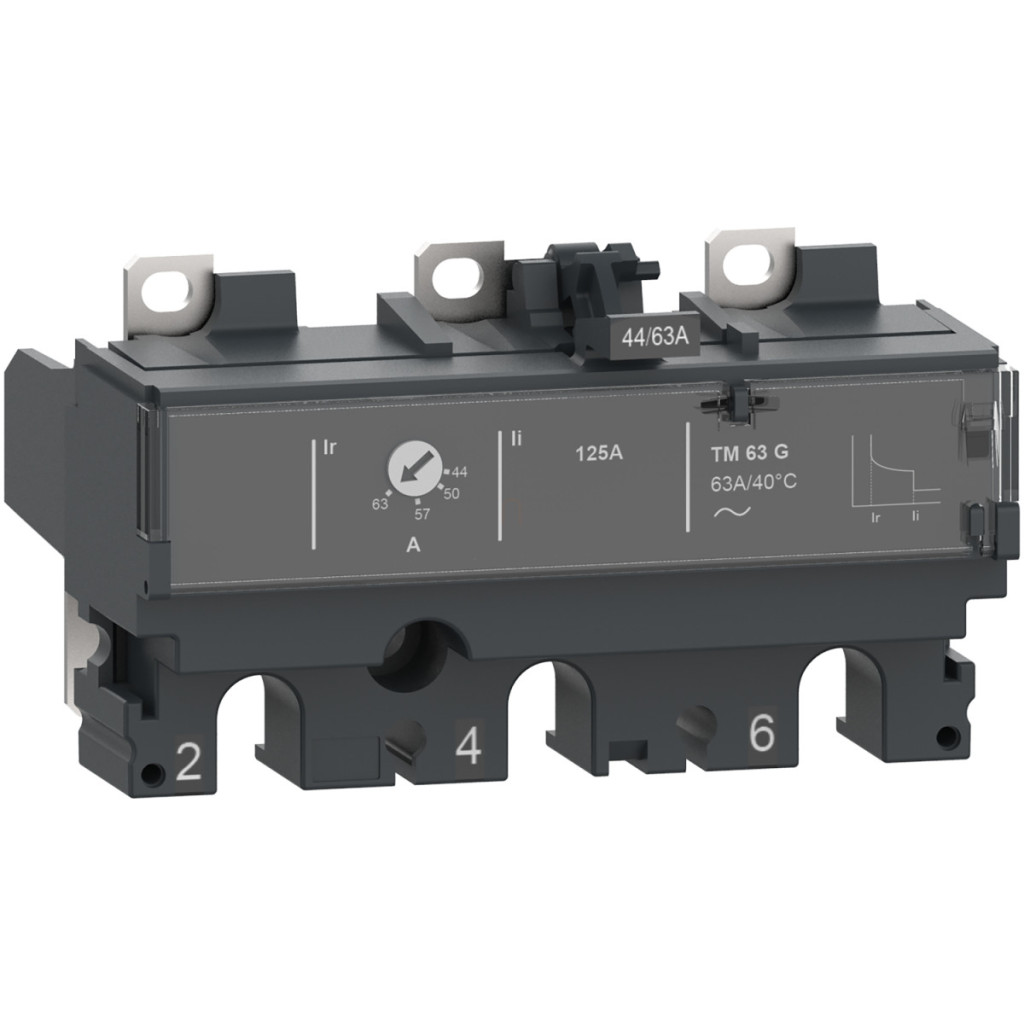

Unitatea de declanșare Schneider Electric C103MG040 TM40G este proiectată pentru familia de întrerupătoare ComPacT NSX100/160, cu protecție termomagnetică optimizată special pentru protecția generatorului. Această unitate de declanșare cu 3 poli și 40 A este o componentă cheie în protecția fiabilă a sistemelor electrice moderne, oferind o soluție eficientă pentru protecția împotriva suprasarcinii și scurtcircuitelor. Unitatea de declanșare cu tehnologie TM-G este compatibilă cu întrerupătoarele ComPacT NSX100, ComPacT NSX160 și ComPacT NSX100 DC, ceea ce o face flexibilă pentru utilizarea în sisteme cu puteri nominale diferite. Unitatea C103MG040 are o funcție de protecție LI, care include protecție termică la suprasarcină (L) și protecție magnetică la scurtcircuit (I). Valoarea de declanșare a protecției împotriva suprasarcinilor cu întârziere lungă (Ir) poate fi reglată de la 0,7 la 1 ori curentul nominal, în timp ce timpul de întârziere al protecției termice este fixat la 120-400 secunde la 1,5 ori curentul nominal. Valoarea de declanșare instantanee (Ii) este, de asemenea, fixată la 80 de amperi. Dispozitivul poate fi utilizat până la o tensiune nominală de 690 V c.a. și 750 V c.c., fiind potrivit pentru utilizarea atât în sisteme c.a., cât și c.c. Frecvența sa de funcționare este de 50/60 Hz, ceea ce îl face universal aplicabil în diverse sisteme de rețea. Este ușor și fiabil de atașat la un întrerupător fix. Unitatea de declanșare C103MG040 nu are protecție împotriva defectelor la pământ, deci este recomandată pentru aplicații în care alte componente ale sistemului asigură această funcție de protecție sau în care nu este necesară. Utilizarea unității de eliberare Schneider Electric este recomandată în special pentru protecția generatoarelor, unde funcțiile speciale de protecție ajută la prevenirea daunelor cauzate de suprasarcină sau scurtcircuit. Produsul este conform cu standardul EN/IEC 60947-2, care garantează o calitate și o fiabilitate ridicate. Gradul de protecție IP40 oferă o protecție adecvată împotriva pătrunderii obiectelor solide și a prafului. Dispozitivul poate fi utilizat într-un interval larg de temperaturi de funcționare (-25 până la +70 °C) și poate fi depozitat la temperaturi cuprinse între -50 și +85 °C. Are un grad de protecție de clasa II împotriva șocurilor electrice și un grad de poluare de 3, conform standardului IEC 60947-1.
Schneider Electric ComPacT NSX (2021) - C103MG040 - Unitate de declanșare TM40G NSX pentru întrerupător 100/160, termomagnetic, setare 40 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250, ComPacT NSX100...250 DC
Tipul produsului sau al componentei: Unitate de declanșare
Denumirea unității de declanșare: TM-G
Tehnologia unității de declanșare: Termomagnetică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX100 DC
Aplicație: Generator
Descrierea polilor: 3P
Descrierea polului protejat: 3D
Funcții de protecție ale unității de declanșare: LI
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal al unității de declanșare: 40 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz, 750 V c.c.
Tipul rețelei: c.a., CC
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Informații suplimentare
Tipul de reglare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 0,7...1 x In
Tip de reglare a întârziere protecție cu întârziere lungă tr: Fixă
Interval de reglare a întârziere protecție cu întârziere lungă [tr]: 120...400 s la 1,5 x In
Tip de setare protecție instantanee Ii: Fixă
Interval de setare protecție instantanee [Ii]: 80 A
Protecție împotriva defectelor la împământare: Fără
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
