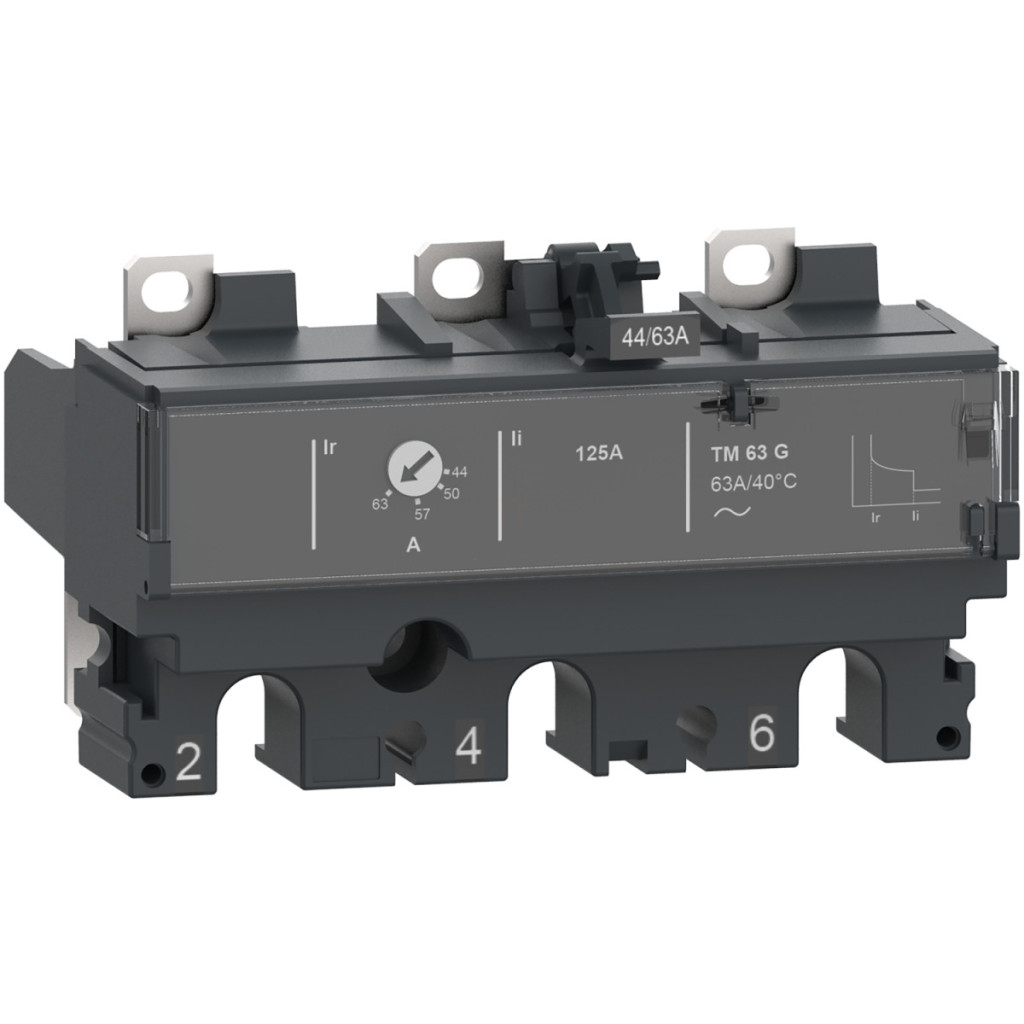

Unitatea de declanșare Schneider Electric C103MG063 TM63G oferă protecție de înaltă calitate pentru întrerupătoarele din seria ComPacT NSX, în special pentru generatoare. Această unitate, echipată cu tehnologie termomagnetică, este compatibilă în mod special cu întrerupătoarele ComPacT NSX100, NSX160 și NSX100 DC, fiind fiabilă pentru utilizarea în medii industriale și aplicații de generare a energiei electrice. Unitatea de declanșare C103MG063 are un design cu 3 poli (3P) și oferă protecție pentru toți cei trei poli. Funcțiile de protecție ale produsului includ protecția LI, care include protecția la suprasarcină (L: termică) și protecția la scurtcircuit (I: magnetică). Unitatea de declanșare are un curent nominal de 63 A la 40 °C, ceea ce oferă o protecție adecvată pentru echipamente și sisteme de putere medie. Produsul are o tensiune nominală de funcționare de 690 V la 50/60 Hz în rețelele de curent alternativ și de 750 V în rețelele de curent continuu, acoperind o gamă largă de aplicații. O caracteristică specială a unității de declanșare TM63G este că are o valoare de declanșare cu întârziere lungă reglabilă (Ir), care poate fi ajustată în intervalul 0,7...1 x In, permițându-vă să reglați cu precizie sistemul de protecție. Timpul de întârziere (tr) pentru protecția cu întârziere lungă este fixat la 120...400 secunde la 1,5 x In. Valoarea de declanșare (Ii) pentru protecția instantanee este, de asemenea, fixată la 125 A. Acest produs nu include protecție împotriva defectelor la împământare. Modelul C103MG063 este conform cu standardul EN/IEC 60947-2, care garantează o funcționare fiabilă și conformitatea cu reglementările internaționale. Produsul aparține clasei de protecție la atingere II și poate fi utilizat în medii cu un grad de poluare de 3 conform IEC 60947-1. Are un grad de protecție IP40 conform IEC 60529, care oferă o protecție adecvată împotriva prafului și a obiectelor solide. Poate fi utilizat într-un interval larg de temperaturi de funcționare, de la -25 la 70 °C, și poate fi depozitat la temperaturi cuprinse între -50 și 85 °C. Poate fi instalat permanent în întrerupătoarele din seria Schneider Electric ComPacT NSX, asigurând o conexiune stabilă și o protecție fiabilă în aplicațiile cu generatoare.
Schneider Electric ComPacT NSX (2021) - C103MG063 - Unitate de eliberare TM63G NSX pentru întrerupătoare 100/160/250, termomagnetice, setare 63 A, 3P3d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250 și ComPacT NSX100...250 DC
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: TM-G
Tehnologie unitate de declanșare: Termomagnetică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX100 DC
Domeniu de aplicare: Generator
Parametri tehnici
Descrierea polului: 3P
Descrierea polului protejat: 3D
Funcții de protecție ale unității de declanșare: LI
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal al unității de declanșare: 63 A (la 40 °C)
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz, 750 V c.c.
Tip rețea: c.a., CC
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Informații suplimentare
Tipul de setare a valorii de declanșare cu întârziere lungă Ir (protecție termică): Reglabilă
Interval de reglare a valorii de declanșare a protecției cu întârziere lungă [Ir]: 0,7...1 x In
Tip de reglare a întârzierii protecției cu întârziere lungă tr: Fixă
Interval de reglare a întârzierii protecției cu întârziere lungă [tr]: 120…400 s la valoarea 1,5 x In
Tip setare valoare declanșare protecție instantanee Ii: Fixă
Interval setare valoare declanșare protecție instantanee [Ii]: 125 A
Protecție la defect la împământare: Niciuna
Parametri de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de contaminare: 3 conform IEC 60947-1
Clasa de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -50…85 °C
