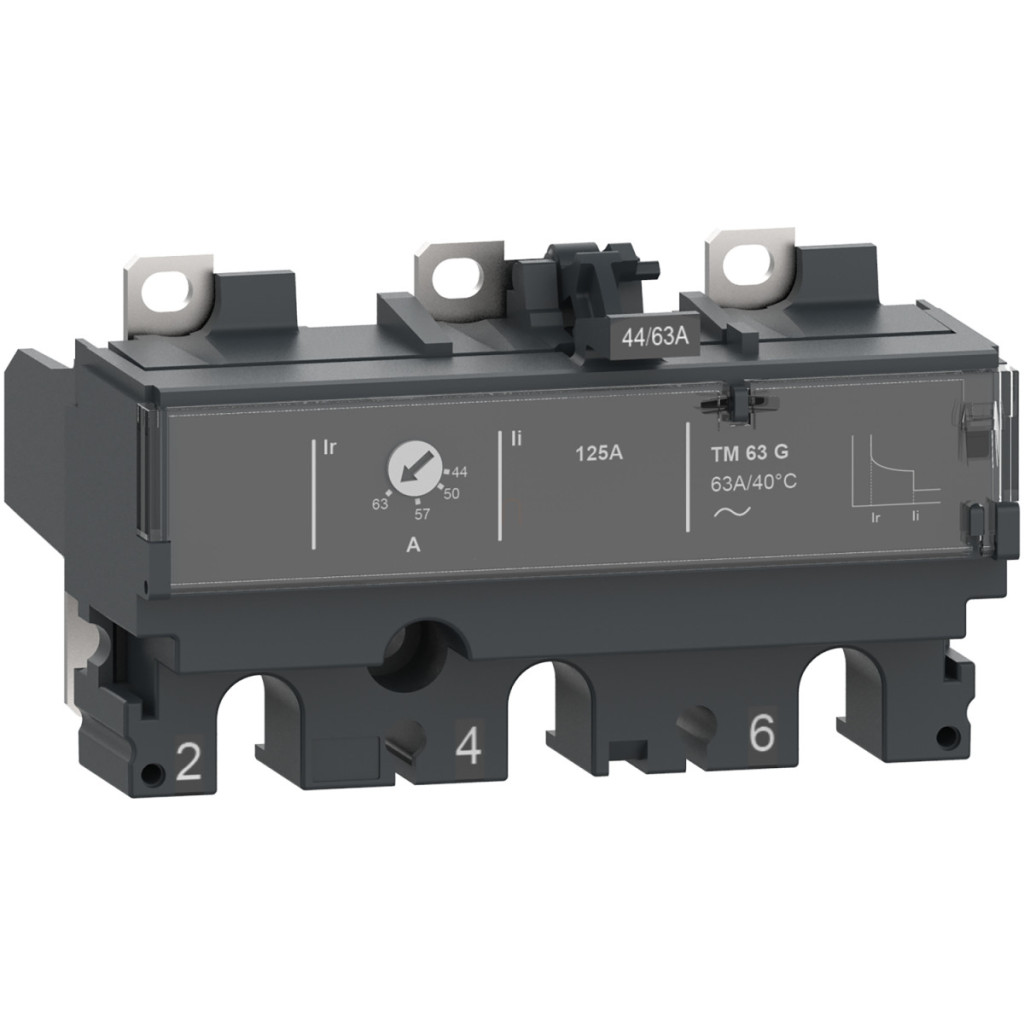

Unitatea de declanșare Schneider Electric ComPacT NSX seria TM80G, număr de articol C103MG080, este o soluție avansată de protecție concepută special pentru protecția generatoarelor. Această unitate de declanșare termomagnetică se potrivește perfect cu întrerupătoarele ComPacT NSX100, NSX160 și NSX100 DC, asigurând o protecție fiabilă a sistemelor împotriva suprasarcinii și scurtcircuitelor. Unitatea de declanșare TM80G este disponibilă într-o versiune 3P (3 poli) și oferă protecție 3D (tridimensională) pentru echipament. Produsul este nominalizat pentru 80 A la o temperatură ambiantă de 40 °C și are o gamă largă de tensiuni de funcționare: 690 V CA 50/60 Hz sau 750 V CC. Funcția de protecție LI constă din două componente principale: L (protecție termică împotriva suprasarcinii) și I (protecție magnetică împotriva scurtcircuitelor). Intervalul de reglare a protecției termice cu întârziere lungă este de 0,7-1 x In, în timp ce comutatorul magnetic se declanșează la o setare fixă de 200 A. Timpul de întârziere al protecției termice este de 120-400 secunde la o sarcină de 1,5 x In, ceea ce oferă suficient timp pentru a gestiona suprasarcini temporare ale generatoarelor, evitând declanșarea inutilă. Unitatea de declanșare C103MG080 aparține clasei de protecție la atingere Clasa II și are protecție IP40 conform IEC 60529. Gradul său de contaminare este 3, în conformitate cu IEC 60947-1. Funcționează într-un interval larg de temperaturi: poate fi utilizat între -25 °C și +70 °C, iar temperatura de depozitare este între -50 °C și +85 °C. Întrerupătorul are o metodă de montare fixă, ceea ce îl face ușor și sigur de instalat și utilizat. Unitatea este conformă cu standardele internaționale EN/IEC 60947-2, ceea ce garantează o funcționare fiabilă și un nivel ridicat de siguranță. Unitatea de declanșare Schneider Electric ComPacT NSX C103MG080 este alegerea perfectă pentru aplicații în care este necesară protecția generatorului. Caracteristicile tehnice excepționale ale produsului, precum protecția reglabilă împotriva supracurentului și protecția fixă împotriva scurtcircuitelor, asigură o protecție optimă pentru echipamentele conectate. Tehnologia termomagnetică este deosebit de potrivită pentru medii în care fluctuațiile de temperatură și curent pot fi dificile. Unitatea de declanșare TM80G oferă o soluție eficientă pentru protecția împotriva suprasarcinii lente și a curenților de scurtcircuit bruște, protejând astfel generatoarele valoroase și sistemele electrice asociate împotriva deteriorării.
Schneider Electric ComPacT NSX (2021) - C103MG080 - Unitate de declanșare TM80G NSX pentru întrerupătoare 100/160/250, termomagnetice, setare 80 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Familia de produse în detaliu: ComPacT NSX100...250, ComPacT NSX100...250 DC
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: TM-G
Tehnologia unității de declanșare: Termomagnetică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX100 DC
Domeniu de aplicare: Generator
Descriere pol: 3P
Descriere pol protejat: 3D
Funcții de protecție ale unității de declanșare: LI
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Parametri tehnici
Curent nominal al unității de declanșare: 80 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz, 750 V c.c.
Tip rețea: c.a., CC
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Date suplimentare
Tipul setării declanșării cu întârziere lungă Ir (protecție termică): Reglabilă
Interval de declanșare a protecției cu întârziere lungă: 0,7...1 x In
Tip de reglare a întârziere protecție cu întârziere lungă tr: Fixă
Interval de întârziere protecție cu întârziere lungă: 120...400 s la 1,5 x In
Tip de reglare a declanșării protecției instantanee Ii: Fixă
Interval de declanșare a protecției instantanee: 200 A
Protecție împotriva defectelor la împământare: Niciuna
Parametri de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Gradul de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă pentru depozitare: -50...85 °C
