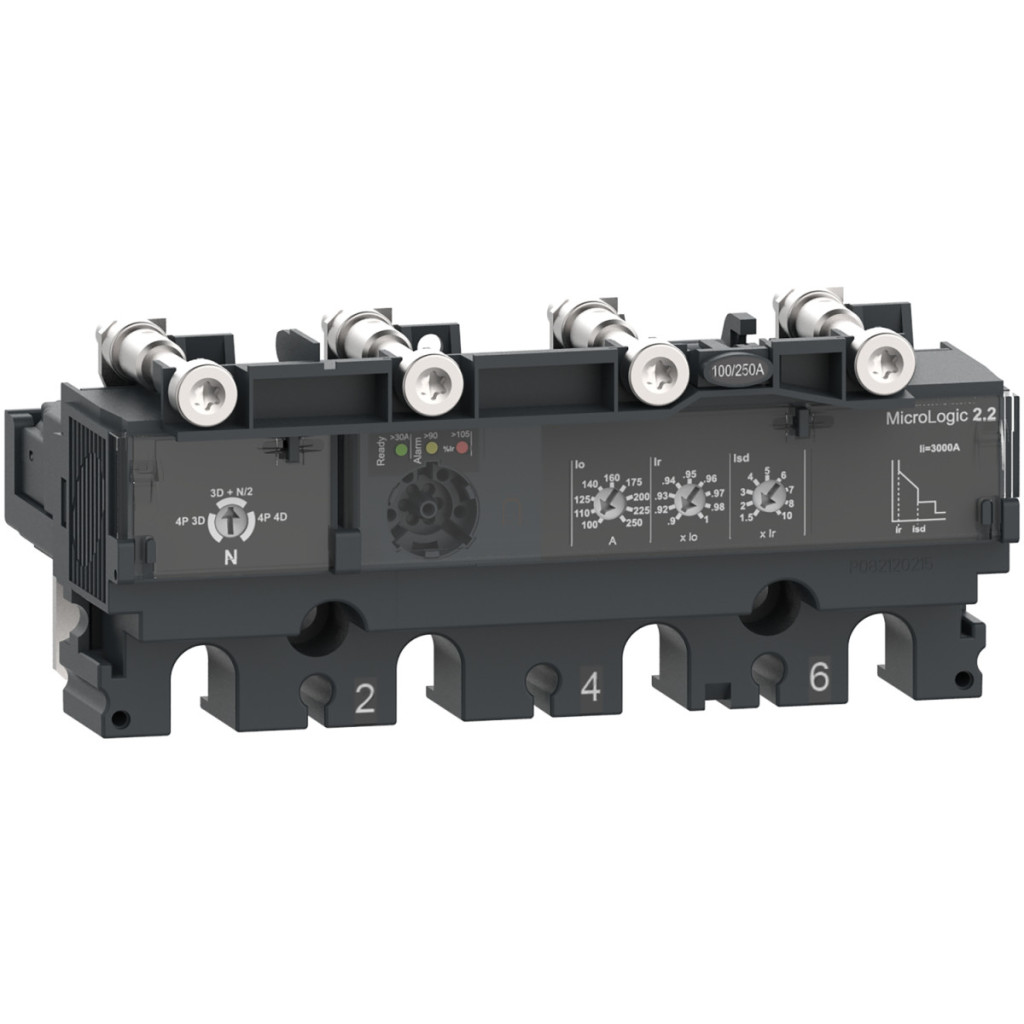

Unitatea de declanșare electronică MicroLogic 2.2 de la Schneider Electric a fost dezvoltată pentru familiile de întrerupătoare ComPacT NSX100/160/250, oferind o fiabilitate deosebit de ridicată și funcții de protecție precise în rețelele de distribuție electrică. Această unitate de declanșare cu 4 poli, cu numărul de referință C1042D040, are un curent nominal de 40 A, fiind astfel alegerea ideală pentru aplicații industriale și comerciale de dimensiuni medii. Unitatea de declanșare MicroLogic 2.2 oferă funcții de protecție LSoI, care includ protecție împotriva suprasarcinilor cu întârziere lungă (L), protecție împotriva scurtcircuitelor cu întârziere fixă (So) și protecție împotriva scurtcircuitelor instantanee (I). Produsul oferă opțiuni de setare flexibile, cu 9 setări diferite în intervalul 18-40 A pentru protecție cu întârziere lungă, în timp ce protecția la scurtcircuit poate fi setată în intervalul 1,5-10 x Ir, tot cu 9 puncte de setare diferite. Protecția instantanee la scurtcircuit este setată la o valoare fixă de 600 A. O caracteristică specială a MicroLogic 2.2 este memoria termică, care stochează date timp de 20 de minute înainte și după declanșare, oferind o protecție îmbunătățită împotriva suprasarcilor repetate. Semnalizarea locală este asigurată de LED-uri: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Unitatea de declanșare acceptă configurații de protecție cu mai mulți poli: 3D + N/2, 4D sau 3D, cu poziția neutră în stânga. Produsul funcționează la o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz și este conform cu standardele EN/IEC 60947-2. Face parte din clasa II de protecție la atingere și are protecție IP40 conform IEC 60529. Are o gamă extrem de largă de temperaturi de funcționare, de la -25 °C la +70 °C, iar temperatura de depozitare poate fi între -50 °C și +85 °C.
Schneider Electric MicroLogic 2.2 Unitate de declanșare ComPacT NSX100/160/250 date tehnice
Caracteristici principale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 2.2
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Aplicație: Distribuție
Descriere pol: 4P
Descriere pol protejat: 3D + N/2, 4D, 3D
Poziție neutră: Stânga
Funcții de protecție ale unității de declanșare: LSoI
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), So: protecție la scurtcircuit cu întârziere fixă, I: protecție instantanee la scurtcircuit
Curent nominal: 40 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări de protecție
Tipul de setare pentru funcționarea cu întârziere lungă Ir (protecție termică): 9 setări reglabile
Interval de funcționare a protecției cu întârziere lungă [Ir]: 18...40 A
Tip întârziere protecție cu întârziere lungă tr: Fixă
Interval întârziere protecție cu întârziere lungă [tr]: 11 s pentru 7,2 x Ir, 16 s pentru 6 x Ir, 400 s pentru 1,5 x Ir
Setări protecție neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul setării funcționării protecției la scurtcircuit Isd: 9 setări reglabile
Intervalul de funcționare a protecției la scurtcircuit [Isd]: 1,5...10 x Ir
Tipul de întârziere a protecției la scurtcircuit tsd: Fixă
Tipul de setare a funcționării protecției instantanee Ii: Fixă
Intervalul de funcționare a protecției instantanee [Ii]: 600 A
Protecție la defect la împământare: Niciuna
Blocare selectivă pe zone ZSI: Niciuna
Indicație locală: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Parametri de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de contaminare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
