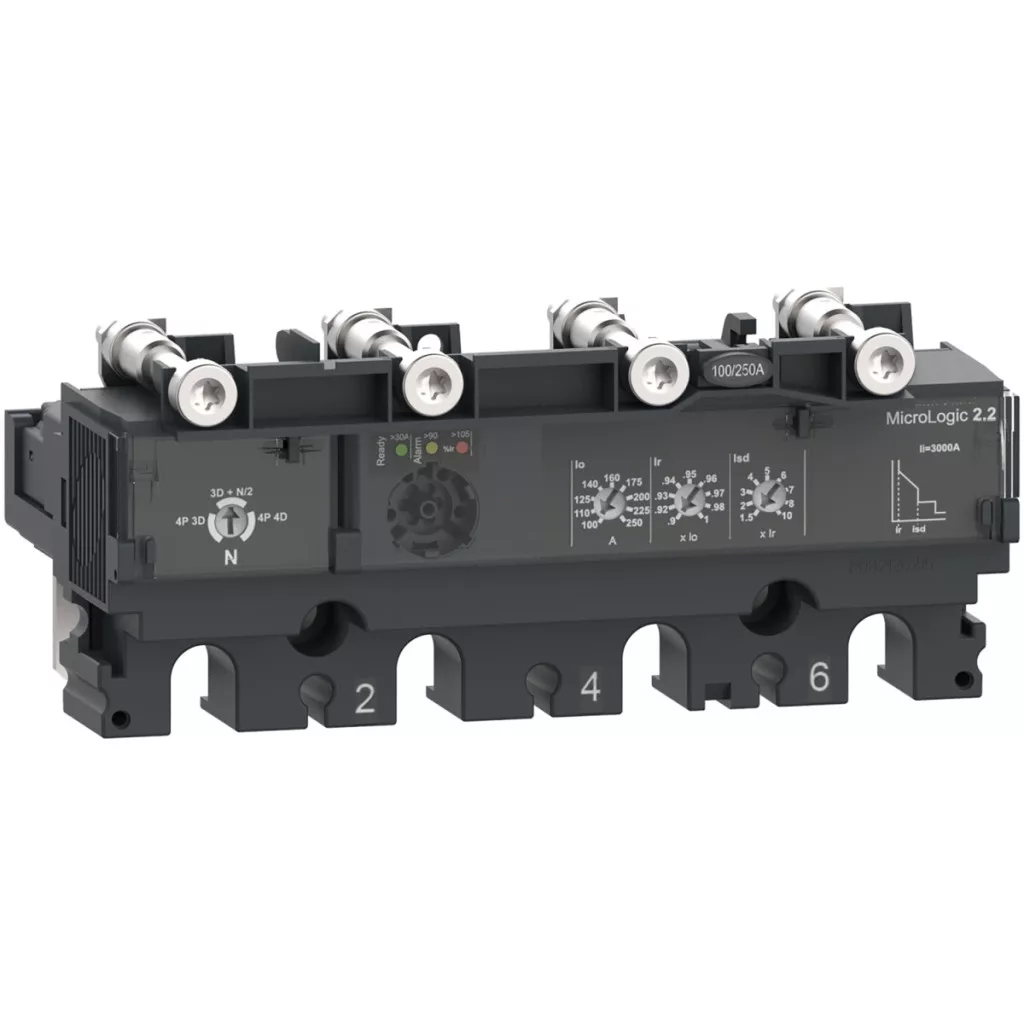

Unitatea electronică de declanșare Schneider Electric MicroLogic 2.2 este proiectată pentru întrerupătoarele din seria ComPacT NSX100/160/250, în special pentru protecția rețelelor de distribuție profesionale. Produsul cu numărul de articol C1042D100 are un design cu 4 poli și este clasificat pentru 100 de amperi la o temperatură ambiantă de 40 °C. Versatilitatea produsului este demonstrată de faptul că permite configurații multiple de protecție a polilor: poate fi utilizat în versiunile 3D + N/2, 4D sau 3D. Conductorul neutru este situat pe partea stângă. Datorită funcțiilor sale de protecție LSoI, acesta oferă protecție completă: protecție la suprasarcină (L - timp lung), protecție la scurtcircuit întârziată (So - timp scurt) cu întârziere fixă și protecție la scurtcircuit instantaneu (I - instantaneu). Aceste trei niveluri de protecție oferă siguranță completă împotriva diferitelor tipuri de defecte, fie că este vorba de suprasarcină sau de diverse evenimente de scurtcircuit. Nivelul de protecție cu întârziere lungă (protecție la suprasarcină) poate fi setat în 9 trepte diferite, între 40-100% din curentul nominal. Acest lucru asigură că întrerupătorul poate fi setat exact la nivelul de protecție necesar. Întârzierea declanșării este fixă: 400 de secunde la o sarcină de 1,5×Ir, 16 secunde la 6×Ir și 11 secunde la o sarcină de 7,2×Ir. Produsul are o memorie termică de 20 de minute înainte și după declanșare, ceea ce oferă o protecție sporită în cazul suprasolicitării repetate. Protecția conductorului neutru variază în funcție de configurația utilizată: 0,5×Ir (pentru 3D + N/2), 1×Ir (pentru 4D) sau fără protecție (pentru 3D). Protecția la supracurent cu întârziere scurtă (Isd) are, de asemenea, 9 setări, variind de la 1,5 la 10×Ir, cu o întârziere fixă. Protecția instantanee la supracurent (Ii) are o setare fixă de 1500 amperi. Produsul nu include funcții de protecție împotriva defectelor la împământare și ZSI (blocare selectivă pe zone). Starea întrerupătorului este indicată de luminile LED: un LED verde intermitent pentru standby, un LED portocaliu pentru sarcină 90% Ir și un LED roșu pentru suprasarcină 105% Ir. Unitatea de eliberare MicroLogic 2.2 are o temperatură de funcționare cuprinsă între -25 °C și +70 °C și o temperatură de depozitare cuprinsă între -50 °C și +85 °C. Produsul este conform cu EN/IEC 60947-2, aparține clasei de protecție la atingere II și are protecție IP40 conform IEC 60529. Gradul său de poluare este 3 conform IEC 60947-1. Tensiunea nominală de funcționare este de 690 V c.a. 50/60 Hz și este proiectat pentru instalare fixă. Este compatibil cu întrerupătoarele din seriile ComPacT NSX100, NSX160 și NSX250, fiind potrivit pentru o gamă largă de aplicații în rețele de distribuție de diferite dimensiuni.
Schneider Electric ComPacT NSX (2021) - C1042D100 - Unitate de declanșare MicroLogic 2.2 NSX 100/160/250 pentru întrerupătoare automate, electronice, setare 100 A, 4P4d date tehnice
Date generale
Familia de produse: ComPacT NSX
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 2.2
Tehnologia unității de declanșare: Electronică
Familii de produse compatibile:ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Domeniu de aplicare: Distribuție
Caracteristici tehnice
Număr de poli: 4P
Descrierea polilor protejați: 3D + N/2, 4D, 3D
Poziția conductorului neutru: Partea stângă
Funcții de protecție ale unității de declanșare: LSoI
Tipuri de protecție:
L: protecție la suprasarcină (întârziere lungă)
So: protecție întârziată la scurtcircuit cu întârziere fixă
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 100 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metodă de montare a întrerupătorului: Fixă
Setări de protecție
Tipul setării declanșării cu întârziere lungă: Reglabil în 9 trepte
Intervalul de setare a curentului de protecție cu întârziere lungă: 40...100 A
Tipul setării întârziere protecție cu întârziere lungă: Fixă
Intervalul de setare a timpului de întârziere protecție cu întârziere lungă:
11 s la 7,2 x Ir
16 s la 6 x Ir
400 s la 1,5 x Ir
Setări protecție conductor neutru:
0,5 x Ir (3D + N/2)
1 x Ir (4D)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției cu întârziere scurtă: Reglabil în 9 trepte
Intervalul de setare a curentului de declanșare a protecției cu întârziere scurtă: 1,5...10 x Ir
Tipul setării întârzierii protecției cu întârziere scurtă: Fixă
Tipul setării declanșării protecției instantanee: Fixă
Intervalul de setare a curentului de declanșare a protecției instantanee: 1500 A
Protecție la defect la împământare: Niciuna
Blocare selectivă pe zone (ZSI): Niciuna
Indicatori
Indicatori locali:
LED intermitent (verde) când este gata de funcționare
LED 105% Ir (roșu) în timpul suprasarcinii
LED 90 % Ir (portocaliu) în timpul suprasarcinii
Parametri de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de contaminare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -50…85 °C
