Unitatea de declanșare Schneider Electric MicroLogic Vigi 4.2AL oferă funcții avansate de protecție pentru întrerupătoarele din seria ComPacT NSX100/160/250. Această unitate de declanșare electronică cu 4 poli, de înaltă performanță, are numărul de produs C1044A040 și este special concepută pentru aplicații în rețele de distribuție, unde sunt esențiale protecția de nivel înalt și opțiunile de reglare flexibile. Unitatea de declanșare MicroLogic 4.2AL este unică prin combinația sa de funcții complexe de protecție. În plus față de funcțiile de protecție LSoI (protecție împotriva suprasarcinilor cu întârziere lungă, protecție împotriva scurtcircuitelor cu întârziere fixă și protecție împotriva scurtcircuitelor instantanee), aceasta dispune și de o funcție de avertizare în caz de defect la împământare. Unitatea de declanșare cu curent nominal de 40 A este potrivită în special pentru protejarea instalațiilor industriale, clădirilor comerciale și infrastructurilor critice, unde întreruperea precisă și fiabilă a circuitului este esențială. Produsul oferă o serie de opțiuni de reglare pentru ajustarea fină a diverselor protecții. Pentru protecția cu întârziere lungă (protecție termică), există 9 setări diferite din care se poate alege în intervalul 18-40 A, în timp ce valoarea de declanșare a protecției la scurtcircuit poate fi setată între 1,5-10 x Ir. Protecția instantanee la scurtcircuit este setată la o valoare fixă de 600 A. Sensibilitatea la defect la împământare poate fi reglată între 0,03 A și 5 A în mai multe etape (0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3A, 5A), iar întârzierea protecției la defect la pământ poate fi reglată între 0 ms și 1 s. Această flexibilitate permite inginerilor să adapteze setările de protecție cu precizie la nevoile aplicației, maximizând atât siguranța, cât și disponibilitatea sistemului. Un alt avantaj al unității de declanșare MicroLogic 4.2AL este sistemul său sofisticat de semnalizare locală. Un LED verde intermitent indică starea de funcționare, în timp ce un LED roșu (105% Ir) și un LED portocaliu (90% Ir) avertizează asupra suprasolicitării. Culoarea galbenă indică curentul rezidual. Acest sistem de feedback vizual permite personalului de întreținere să evalueze rapid starea. Funcția de memorie termică este, de asemenea, demnă de remarcat, deoarece păstrează starea anterioară timp de 20 de minute înainte și după declanșare, sporind astfel inteligența sistemului de protecție. Unitatea de declanșare MicroLogic Vigi 4.2AL, compatibilă cu întrerupătoarele ComPacT NSX100/160/250, funcționează la o tensiune de alimentare de 440 V c.a. 50/60 Hz. Poziția firului neutru este în stânga, iar configurația polului protejat poate fi selectată în mod flexibil din 3D + N/2, 4D sau 3D. Produsul aparține clasei II de protecție împotriva contactului electric și are protecție IP40 conform IEC 60529. Intervalul larg de temperatură de funcționare (-25...70 °C) și intervalul de temperatură de depozitare (-40...85 °C) permit utilizarea sa într-o varietate de condiții de mediu.
Schneider Electric ComPacT NSX (2021) - C1044A040 - MicroLogic 4.2 AL NSX 100/160/250 date tehnice unitate de declanșare întrerupător
Informații generale
Seria: ComPacT
Familia de produse: ComPacT NSX100...250
Tipul produsului: Unitate de declanșare

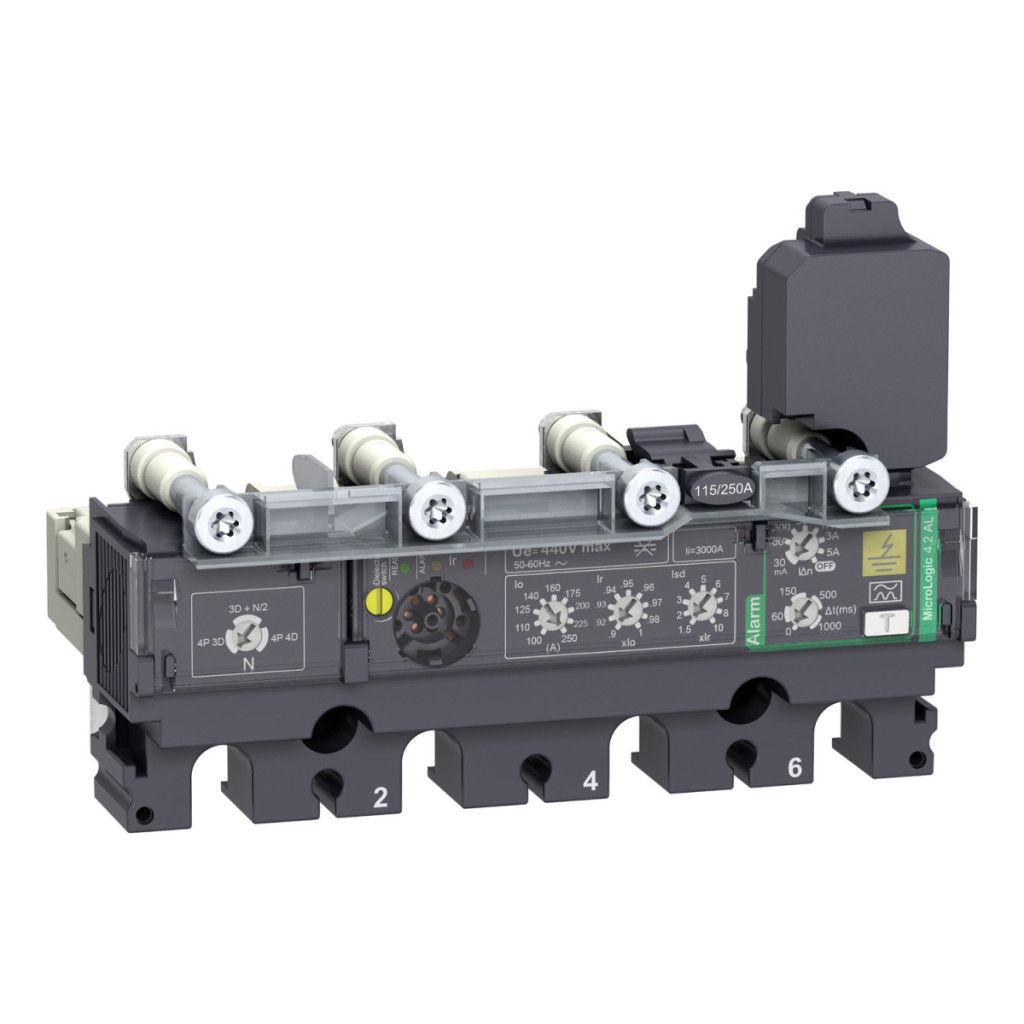

Denumirea unității de declanșare: MicroLogic 4.2 AL
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX160, ComPacT NSX100, ComPacT NSX250
Aplicație: Distribuție
Caracteristici electrice
Descriere pol: 4P
Descriere pol protejat: 3D + N/2, 4D, 3D
Poziție neutră: Stânga
Funcții de protecție: LSoI
Tip de protecție:
L: protecție la suprasarcină (timp îndelungat)
So: protecție la scurtcircuit cu întârziere fixă
I: protecție instantanee la scurtcircuit
Curent nominal: 40 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Opțiuni de setare
Tipul de setare a valorii de declanșare pe termen lung (Ir): 9 setări
Interval de declanșare a protecției pe termen lung: 18...40 A
Tip de setare a întârzierii protecției pe termen lung: Fixă
Interval de întârziere a protecției pe termen lung:
11 s pentru 7,2 x Ir
16 s pentru 6 x Ir
400 s pentru 1,5 x Ir
Setare protecție neutru:
0,5 x Ir (3D + N/2)
1 x Ir (4D)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a valorii de declanșare a protecției la scurtcircuit (Isd): Reglabil
Intervalul valorii de declanșare a protecției la scurtcircuit: 1,5...10 x Ir
Tipul setării întârzierii protecției la scurtcircuit: Fixă
Tipul setării valorii de declanșare a protecției instantanee (Ii): Fixă
Intervalul valorii de declanșare a protecției instantanee: 600 A
Protecție la defect la împământare
Protecție la defect la împământare: Integrată
Clasa de protecție la defect la împământare: Clasa A
Tipul de setare a sensibilității protecției împotriva defectelor la pământ: Reglabilă
Intervalul de setare a sensibilității protecției împotriva defectelor la pământ: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Mod special de protecție împotriva defectelor la pământ: OPRIT (cu comutator rotativ IΔn)
Tip de reglare a întârzierii protecției împotriva defectelor la pământ: Reglabil
Interval de reglare a întârzierii protecției împotriva defectelor la pământ: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Blocare selectivă de zonă ZSI: Fără
Semnalele
Semnalele locale:
LED intermitent (verde) pentru starea de funcționare
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Indicație color (galben) pentru curent rezidual
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție electrică la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
