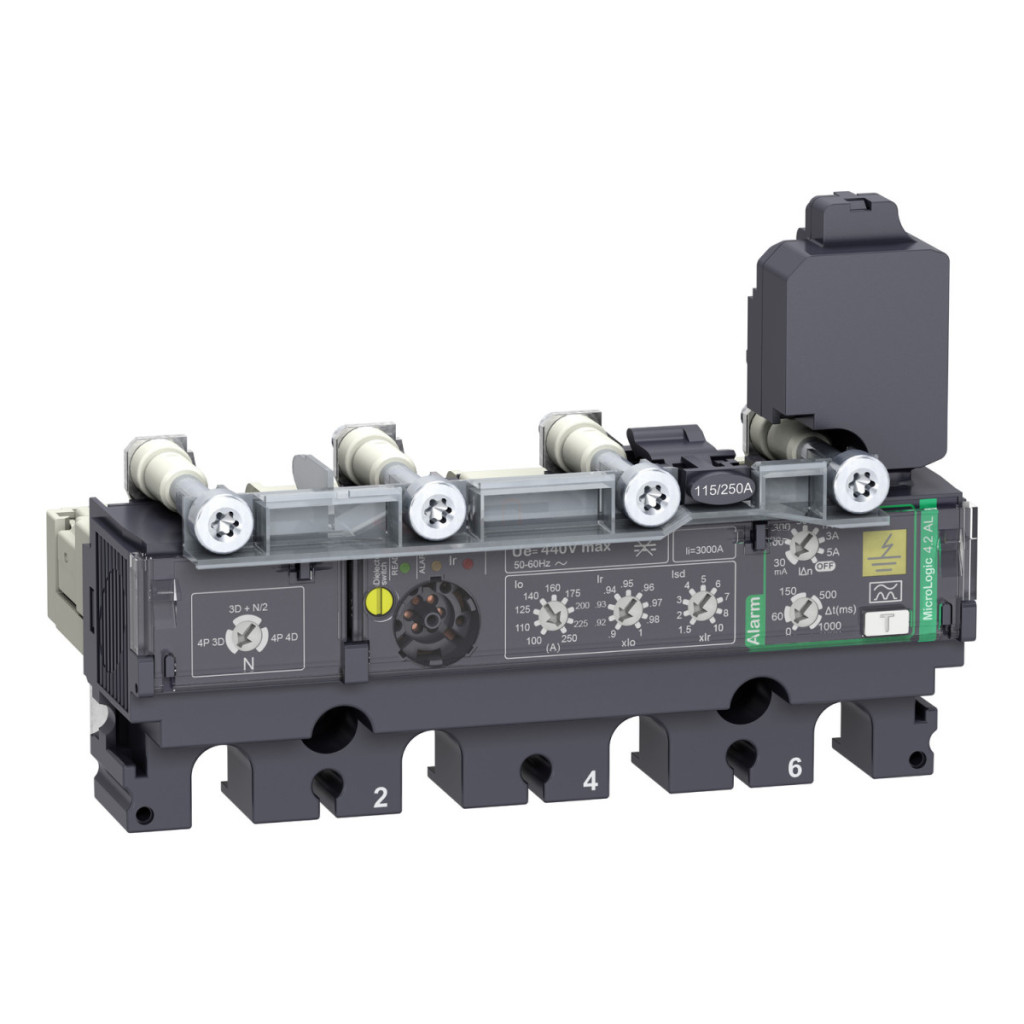

Unitatea de declanșare Schneider Electric C1044A100 MicroLogic Vigi 4.2AL este o componentă aparținând familiei de întrerupătoare ComPacT NSX100-250, care oferă funcții electronice de protecție de bază și este echipată cu o alarmă de defect la împământare. Această unitate de declanșare cu 4 poli (4P) oferă o protecție excepțională în rețelele de distribuție în care, pe lângă protecția împotriva suprasarcinii și scurtcircuitului, monitorizarea defectelor la împământare este, de asemenea, crucială. Funcțiile de protecție ale MicroLogic 4.2AL includ protecția LSoI, care constă din trei componente principale: funcția L pentru protecție la suprasarcină (întârziere lungă), So pentru protecție la scurtcircuit cu întârziere fixă și I pentru protecție instantanee la scurtcircuit. Curentul nominal al unității de declanșare este de 100 A la 40 °C, cu o tensiune de funcționare de 440 V c.a. 50/60 Hz. Produsul este proiectat pentru rețele c.a. cu mod de instalare fix. Protecția împotriva suprasarcinilor (întârziere lungă) permite 9 setări diferite în intervalul 40-100 A. Setarea timpului pentru protecția cu întârziere lungă este fixată la 400 de secunde pentru 1,5 x Ir, 16 secunde pentru 6 x Ir și 11 secunde pentru 7,2 x Ir. Unitatea de declanșare are o memorie termică care stochează date pentru 20 de minute înainte și după declanșare. Curentul de declanșare a protecției cu întârziere scurtă (Isd) este reglabil în intervalul 1,5-10 x Ir, în timp ce timpul de întârziere (tsd) este fix. Valoarea protecției instantanee la scurtcircuit (Ii) este fixată la 1500 A. Produsul oferă protecție integrată la defect la împământare cu un grad de protecție de clasa A. Sensibilitatea la defect la împământare (IΔn) poate fi reglată în șapte trepte: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A și 5 A. Ca mod special de funcționare, protecția la defect la împământare poate fi dezactivată (poziția OFF) cu comutatorul rotativ IΔn. Timpul de întârziere al protecției împotriva defectelor la împământare (Δt) poate fi, de asemenea, reglat: 0 ms, 60 ms, 150 ms, 500 ms și 1 s. Unitatea de declanșare MicroLogic Vigi 4.2AL nu are interblocare selectivă a protecției zonei (ZSI). Sistemul de semnalizare locală oferă o mulțime de informații despre starea de funcționare: un LED verde intermitent indică disponibilitatea operațională, un LED roșu indică o suprasarcină de 105%, un LED portocaliu indică o suprasarcină de 90%, iar un LED galben indică curent rezidual. Protecția poate fi configurată în 3D + N/2 (0,5 x Ir), Modurile 4D (1 x Ir) sau 3D (fără protecție), cu poziția neutră necesară în stânga. Produsul este conform cu standardele EN/IEC 60947-2, aparține clasei de protecție la atingere II și are un grad de poluare de 3 conform IEC 60947-1. Are protecție IP40 conform IEC 60529. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C.
Schneider Electric ComPacT NSX (2021) - C1044A100 - Unitate de declanșare a întrerupătorului MicroLogic 4.2 AL NSX 100/160/250, electronică, setare 100A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 4.2 AL
Tehnologie: Electronică
Dispozitive compatibile: ComPacT NSX160, ComPacT NSX100, ComPacT NSX250
Aplicație: Rețele de distribuție
Număr de poli: 4P
Poli protejați: 3D + N/2, 4D, 3D
Poziție neutră: Stânga
Funcții de protecție
Funcții de protecție ale unității de declanșare: LSoI
Tip de protecție:
L: protecție la suprasarcină (întârziere lungă)
So: protecție la scurtcircuit cu întârziere fixă
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 100 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Opțiuni de setare
Tipul de setare a curentului de declanșare cu întârziere lungă (Ir): 9 setări reglabile
Interval de setare a curentului de declanșare a protecției cu întârziere lungă: 40...100 A
Tip de setare a timpului de întârziere a protecției cu întârziere lungă (tr): Fixă
Interval de reglare a timpului de întârziere a protecției cu întârziere lungă:
11 s pentru 7,2 × Ir
16 s pentru 6 × Ir
400 s pentru 1,5 × Ir
Setări protecție neutru:
0,5 × Ir (3D + N/2)
1 × Ir (4D)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a curentului de declanșare a protecției cu întârziere scurtă (Isd): Reglabil
Intervalul de setare a curentului de declanșare a protecției cu întârziere scurtă: 1,5...10 × Ir
Tipul setării timpului de întârziere a protecției cu întârziere scurtă (tsd): Fix
Tipul setării curentului de declanșare a protecției instantanee (Ii): Fixă
Interval de reglare a curentului de declanșare a protecției instantanee: 1500 A
Protecție la defect la împământare
Protecție la defect la împământare: Integrată
Clasa de protecție la defect la împământare: Clasa A
Tipul de setare a sensibilității protecției împotriva defectelor la pământ (IΔn): Reglabil
Intervalul de setare a sensibilității protecției împotriva defectelor la pământ: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Mod special protecție împotriva defectelor la pământ: OPRIT cu comutator rotativ IΔn
Tip setare timp de întârziere protecție împotriva defectelor la pământ (Δt): Reglabil
Interval de reglare a timpului de întârziere a protecției împotriva defectelor la împământare: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Blocare selectivă pe zone (ZSI): Niciunul
Sistem de semnalizare
Semnalele locale:
LED intermitent (verde) pentru starea de pregătire
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Indicator color (galben) pentru curent rezidual
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
