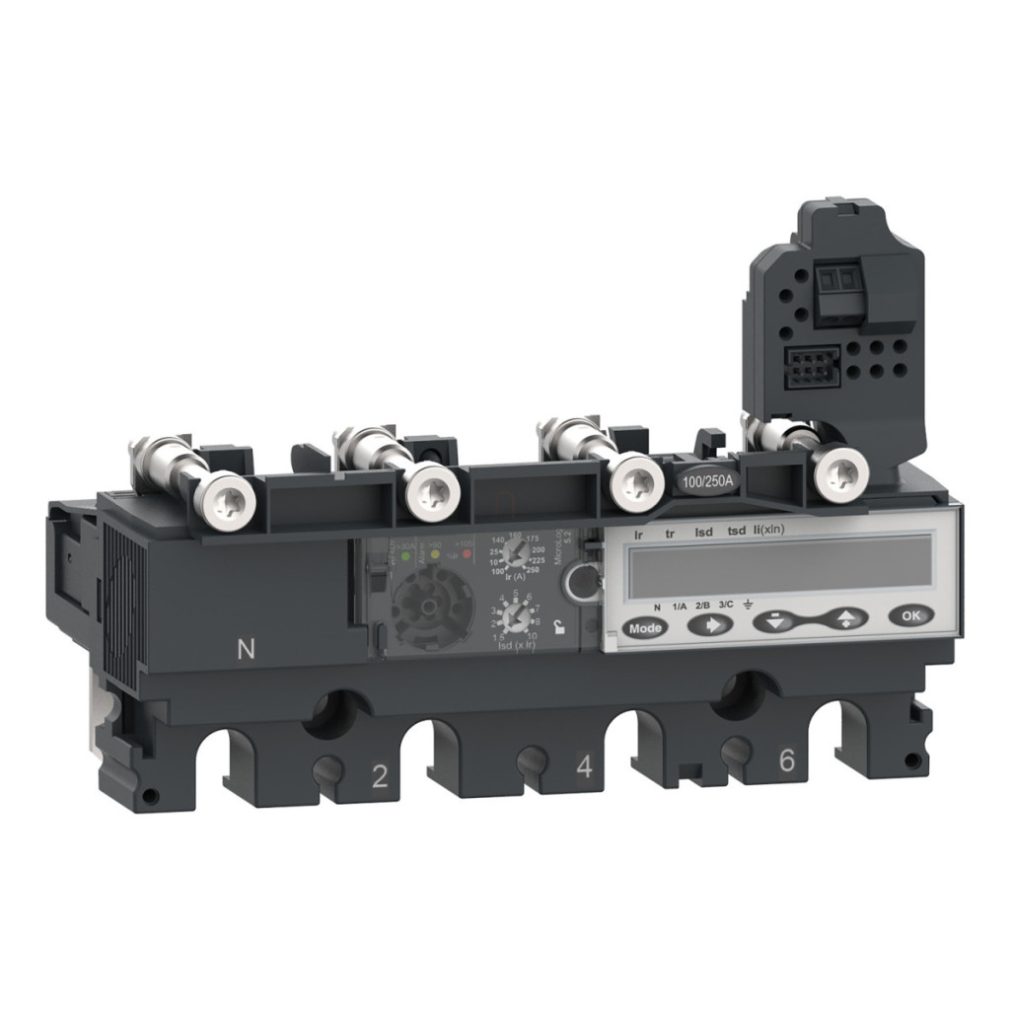

Unitatea de declanșare Schneider Electric C1045E100 MicroLogic 5.2 E a fost dezvoltată pentru întrerupătoarele din seria ComPacT NSX, în principal pentru rețelele de distribuție. Această unitate de declanșare electronică de 100 A este compatibilă cu întrerupătoarele din seriile ComPacT NSX100, NSX160 și NSX250, oferind opțiuni flexibile pentru sistemele de distribuție cu cerințe de alimentare diferite. Unitatea de declanșare MicroLogic 5.2 E are un design cu 4 poli și permite configurații de protecție cu mai mulți poli: 3D + N/2, 4D, 3D + OSN sau 3D. Poziția neutră din stânga crește flexibilitatea instalării. Această unitate de protecție electronică oferă funcții de protecție LSI (întârziere lungă, întârziere scurtă și scurtcircuit instantaneu), asigurând o protecție completă pentru rețeaua electrică. Protecția la suprasarcină (funcția L), protecția la scurtcircuit de scurtă durată (funcția S) și protecția la scurtcircuit instantaneu (funcția I) fac toate parte din pachetul complet de protecție. MicroLogic 5.2 E oferă o gamă largă de setări. Setarea declanșării protecției cu întârziere lungă (Ir) poate fi setată la 9 valori diferite în intervalul 40-100A. Timpul de întârziere (tr) este, de asemenea, reglabil, variind de la 15 la 400 de secunde pentru 1,5×Ir, de la 0,35 la 11 secunde pentru 7,2×Ir și de la 0,5 la 16 secunde pentru 6×Ir. Setarea declanșării protecției de scurtă durată (Isd) poate fi, de asemenea, setată la 9 valori diferite în intervalul 1,5-10×Ir. Timpul de întârziere a protecției pe termen scurt (tsd) poate fi setat în intervalul 0-0,4 secunde pentru I²t=off și 0,1-0,4 secunde pentru I²t=on. Declanșarea protecției instantanee (Ii) poate fi setată în intervalul 1,5-15×In. Una dintre caracteristicile remarcabile ale unității de eliberare C1045E100 MicroLogic 5.2 E este contorul de energie, care permite măsurarea și monitorizarea precisă a consumului de energie. Afișajul LCD este ușor de citit, iar dispozitivul oferă și indicatori LED locali: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105% Ir, iar un LED portocaliu indică o suprasarcină de 90% Ir. Dispozitivul are o memorie termică de 20 de minute înainte și după declanșare, oferind protecție suplimentară împotriva suprasolicitării repetate. Unitatea de eliberare C1045E100 MicroLogic 5.2 E are, de asemenea, capacități avansate de comunicare. Poate transmite date de măsurare a energiei, setări de protecție și alarmă, istoricul cu marcaj temporal și jurnale de evenimente, valori instantanee și de cerere, indicatori de întreținere, cererea de curent și putere, calitatea energiei și valori maxime/minime. De asemenea, dispune de o funcție de blocare selectivă pe zone (ZSI), care sporește și mai mult eficiența și selectivitatea sistemului de protecție. Dispozitivul funcționează la o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz și necesită montare fixă. Parametrii săi de mediu sunt, de asemenea, demni de menționat: poate fi utilizat la temperaturi cuprinse între -25 °C și +70 °C, iar temperatura de depozitare poate fi între -40 °C și +85 °C. Are un grad de protecție IP40 conform IEC 60529 și este conform cu EN/IEC 60947-2. Unitatea de eliberare Schneider Electric C1045E100 MicroLogic 5.2 E aparține clasei de protecție la atingere II și este proiectată pentru gradul de poluare 3 în conformitate cu IEC 60947-1.
Schneider Electric ComPacT NSX (2021) - C1045E100 - MicroLogic 5.2 E NSX 100/160/250 unitate de declanșare a întrerupătorului, electronică, setare 100A, date tehnice 4P4d
Date generale
Familia de produse: ComPacT
Detalii despre familia de produse: ComPacT NSX100...250
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 5.2 E
Tehnologie unitate de declanșare: Electronică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Domeniu de aplicare: Distribuție
Poli și protecție neutră
Descrierea polului: 4P
Descrierea polului protejat: 3D + N/2, 4D, 3D + OSN, 3D
Poziția neutrului: Stânga
Setări protecție neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D)
Funcții de protecție
Funcții de protecție ale unității de declanșare: LSI
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), S: protecție la scurtcircuit de scurtă durată, I: protecție la scurtcircuit instantaneu
Curent nominal al unității de declanșare: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări
Tipul de setare a declanșării cu întârziere lungă Ir (protecție termică): 9 setări reglabile
Interval de setare a declanșării protecției cu întârziere lungă [Ir]: 40...100 A
Tip setare întârziere protecție cu întârziere lungă tr: Reglabilă
Interval setare întârziere protecție cu întârziere lungă [tr]: 15...400 s la 1,5 x Ir, 0,35...11 s la 7,2 x Ir, 0,5...16 s la 6 x Ir
Tip setare declanșare protecție de scurtă durată Isd: Reglabil 9 setări
Interval setare declanșare protecție de scurtă durată [Isd]: 1,5...10 x Ir
Tipul de setare a întârziere protecție pe termen scurt tsd: Reglabil
Interval de setare a întârziere protecție pe termen scurt [tsd]: 0...0,4 s I²t=off, 0,1...0,4 s I²t=pornit
Tip setare declanșare protecție instantanee Ii: Reglabil
Interval setare declanșare protecție instantanee [Ii]: 1,5...15 x In
Memorie termică: 20 minute înainte și după declanșare
Comunicare și măsurare
Protecție la defect la pământ: Niciuna
Blocare selectivă pe zone ZSI: Da
Indicație locală: LED intermitent (verde) - gata de funcționare, LED 105% Ir (roșu) - suprasarcină, LED 90% Ir (portocaliu) - suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Date de comunicare: Măsurarea energiei, Setări de protecție și alarmă, Istoric cu marcaj temporal și tabele de evenimente, Valori instantanee și de cerere, Indicatori de întreținere, Cerere de curent și putere, Calitatea energiei, Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
