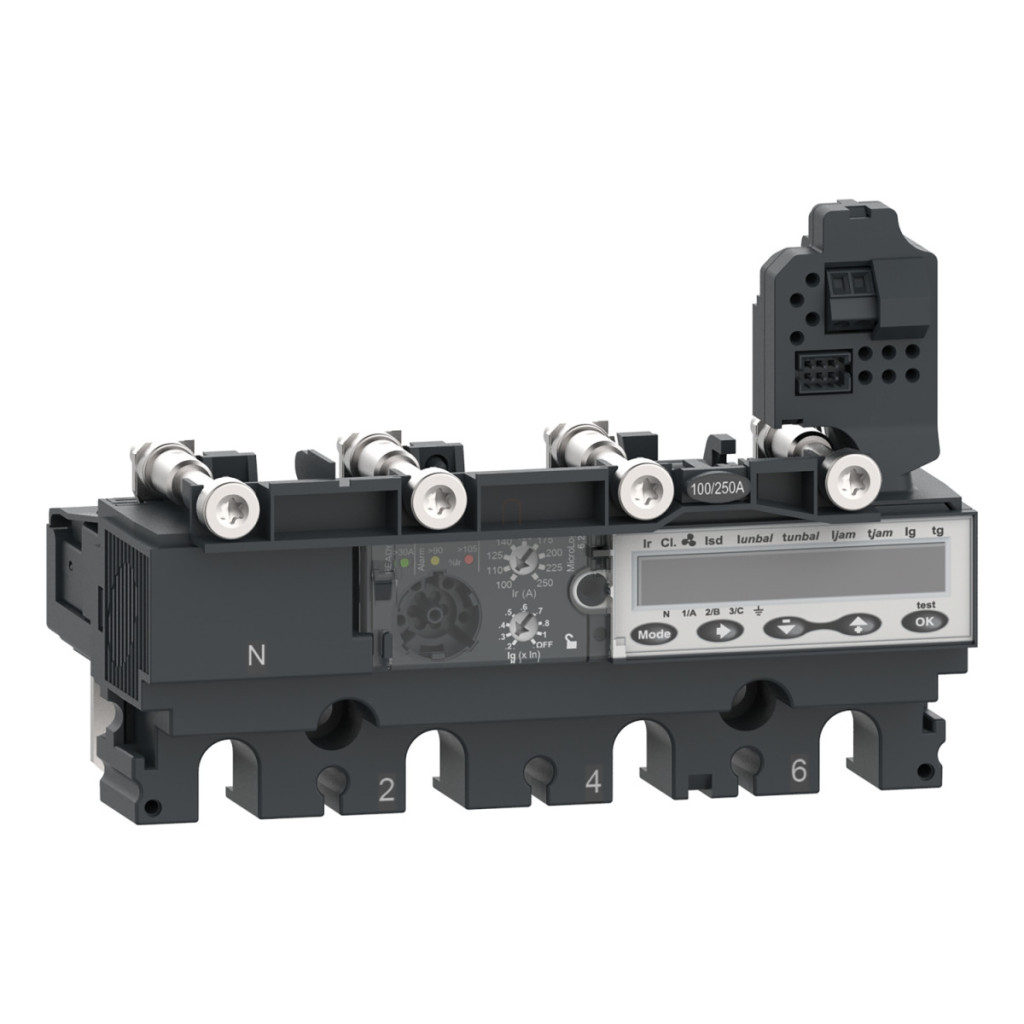

Schneider Electric ComPacT NSX (2021) - C1046E040 - MicroLogic 6.2 E NSX 100/160/250 date tehnice unitate de declanșare a întrerupătorului
Caracteristici cheie
Familia de produse: ComPacT
Varianta de produs: ComPacT NSX100...250
Tip dispozitiv: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.2 E
Tehnologie unitate de declanșare: Electronică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Aplicație: Distribuție
Stâlpi și protecție
Descrierea stâlpului: 4P
Descrierea polilor protejați: 3D + N/2, 4D, 3D + OSN, 3D
Poziția conductorului zero: Stânga
Funcții de protecție ale unității de declanșare: LSIG
Tipuri de protecție: L: protecție la suprasarcină (întârziere lungă), S: protecție la scurtcircuit cu întârziere scurtă, I: protecție instantanee la scurtcircuit, G: protecție la defect la împământare
Caracteristici electrice
Curent nominal al unității de declanșare: 40 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări de protecție
Tip setare declanșare pe termen lung: Ir (protecție termică), cu 9 setări
Interval de declanșare protecție pe termen lung: 18...40 A
Setare întârziere protecție pe termen lung: Reglabilă
Interval întârziere protecție pe termen lung: 15...400 s la 1,5 x Ir, 0,35...11 s la 7,2 x Ir, 0,5...16 s la 6 x Ir
Setări protecție conductor zero: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul setării declanșării protecției de scurtă durată: Isd, cu 9 setări
Intervalul de declanșare a protecției de scurtă durată: 1,5...10 x Ir
Setare întârziere protecție de scurtă durată: Reglabilă
Interval întârziere protecție de scurtă durată: 0...0,4 s I²t=off, 0,1...0,4 s I²t=pornit
Tipul setării declanșării protecției instantanee: Ii, reglabil
Intervalul declanșării protecției instantanee: 1,5...15 x In
Tipul setării declanșării protecției la defect la împământare: Ig, reglabil
Intervalul declanșării protecției la defect la împământare: 0,4...1 x In (pentru In = 40 A), 0,2...1 x In (pentru In > 40 A), Ig activare/dezactivare
Setare întârziere protecție împotriva defectelor la împământare: Reglabilă
Interval întârziere protecție împotriva defectelor la împământare: 0...0,4 s I²t=dezactivată, 0,1...0,4 s I²t=pornit
Protecție la scurtcircuit: Niciuna
Comunicare și afișare
Blocare selectivă pe zone ZSI: Da
Indicație locală: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei, Setări de protecție și alarmă, Istoric cu marcaj temporal și tabele de evenimente, Valori instantanee și de cerere, Indicatori de întreținere, Curent și putere de cerere, Calitatea energiei, Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
