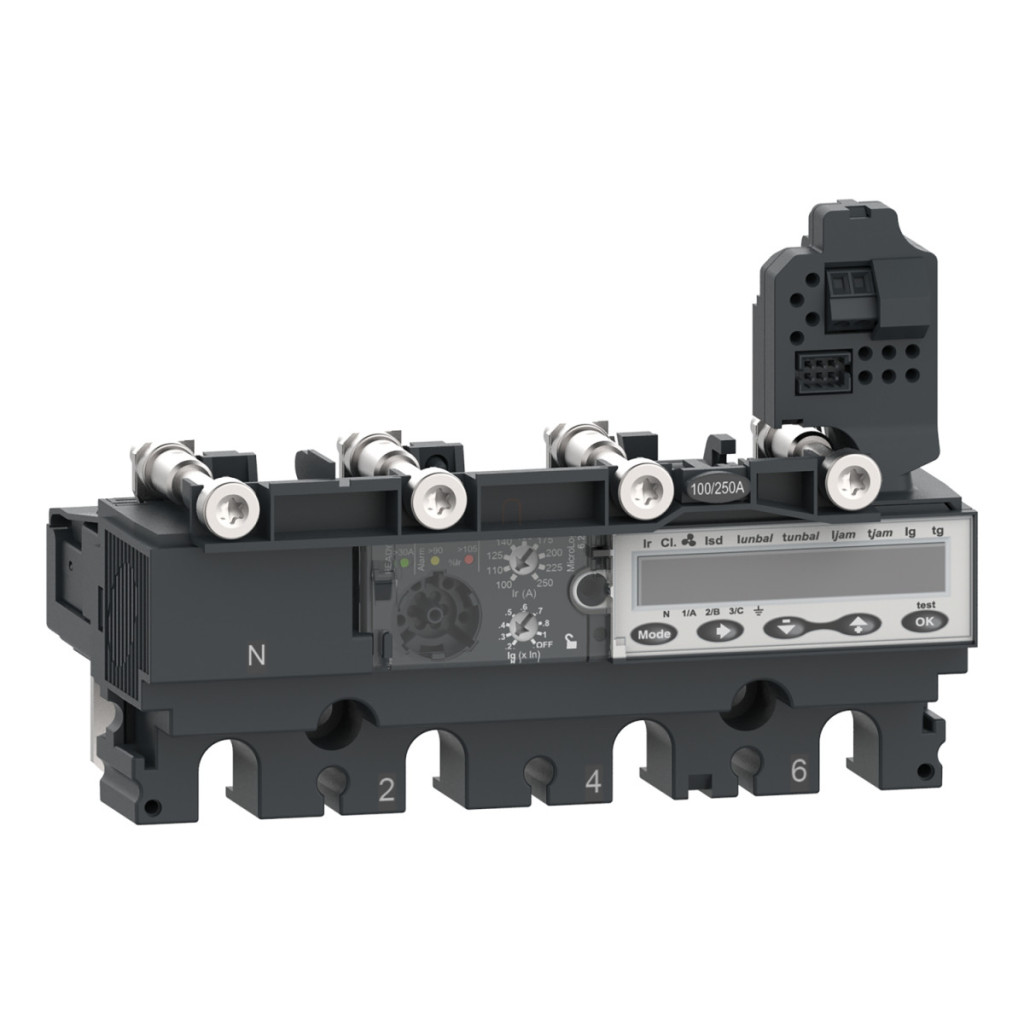

Unitatea de declanșare Schneider Electric ComPacT NSX seria MicroLogic 6.2 E tip C1046E100 este un modul avansat de întrerupător electronic compatibil cu întrerupătoarele ComPacT NSX100, NSX160 și NSX250. Această unitate de declanșare cu patru poli (4P) este calibrată pentru un curent nominal de 100 A la o temperatură ambiantă de 40 °C și este special concepută pentru utilizarea în rețelele de distribuție. MicroLogic 6.2 E oferă protecție completă pentru sistemele electrice datorită funcțiilor de protecție LSIG. Acestea includ protecție la suprasarcină (L), protecție la scurtcircuit de scurtă durată (S), protecție la scurtcircuit instantaneu (I) și protecție la defect la împământare (G). O caracteristică specială a unității este funcția integrată de contorizare a energiei, care permite utilizatorilor să monitorizeze și să optimizeze în mod continuu consumul de energie. Cu o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz, dispozitivul poate fi utilizat în rețelele de curent alternativ și este disponibil într-o versiune cu montare fixă. Unitatea de declanșare oferă opțiuni de setare extrem de flexibile. Declanșarea protecției pe termen lung (Ir) poate fi setată la 9 valori diferite în intervalul 40-100 A, în timp ce întârzierea asociată (tr) poate varia între 15 și 400 de secunde la o sarcină de 1,5×Ir. Unitatea de declanșare are o memorie termică de 20 de minute care funcționează atât înainte, cât și după declanșare, asigurând o protecție optimă a sistemului. Protecția împotriva scurtcircuitelor pe termen scurt (Isd) poate fi, de asemenea, setată la 9 valori diferite în intervalul 1,5-10×Ir, cu o întârziere de 0-0,4 secunde. Pentru protecția instantanee la scurtcircuit (Ii), valoarea de declanșare poate fi reglată între 1,5-15×In, în timp ce pentru protecția la defect la pământ (Ig), declanșarea poate fi setată în intervalul 0,4-1×In (pentru 40A) sau 0,2-1×In (peste 40A). cu o întârziere de 0-0,4 secunde. Dispozitivul are, de asemenea, capacități avansate de comunicare care permit transmiterea datelor de măsurare a energiei, a setărilor de protecție și alarmă, a istoricului și a jurnalelor de evenimente cu marcaj temporal, a valorilor instantanee și ale cererii, a indicatorilor de întreținere, a curenților și puterilor cererii și a datelor privind calitatea energiei. Afișajul LCD ușor de utilizat facilitează citirea datelor de măsurare a energiei și a altor informații importante. Sistemul de semnalizare local include un LED verde intermitent pentru a indica faptul că dispozitivul este gata de funcționare, precum și LED-uri roșii (105% Ir) și portocalii (90% Ir) pentru a indica suprasarcină. Unitatea de declanșare dispune, de asemenea, de o funcție de blocare selectivă pe zone (ZSI), care optimizează coordonarea protecției între mai multe întrerupătoare de circuit. Dispozitivul are un grad de protecție IP40 conform IEC 60529 și poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și 70 °C, iar depozitarea este permisă între -40 °C și 85 °C. Unitatea de declanșare Schneider Electric C1046E100 este conformă cu standardul EN/IEC 60947-2 și aparține clasei II de protecție împotriva șocurilor electrice și este conformă cu gradul de poluare 3 conform IEC 60947-1.
Schneider Electric ComPacT NSX (2021) - C1046E100 - Unitate de declanșare a întrerupătorului MicroLogic 6.2 E NSX 100/160/250, electronică, setare 100 A, date tehnice 4P4d
Caracteristici generale
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.2 E
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Domeniu de aplicare: Distribuție
Număr de poli: 4P
Descrierea polilor protejați: 3D + N/2, 4D, 3D + OSN, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție
Funcții de protecție ale unității de declanșare: LSIG
Tipuri de protecție:
L: protecție la suprasarcină (pe termen lung)
S: protecție la scurtcircuit pe termen scurt
I: protecție instantanee la scurtcircuit
G: protecție la defect la pământ
Curent nominal al unității de declanșare: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Opțiuni de setare
Tip de setare declanșare pe termen lung Ir (protecție termică): Reglabil 9 setări
Interval de declanșare protecție pe termen lung [Ir]: 40...100 A
Tip de setare a întârzierii protecției pe termen lung tr: Reglabil
Interval de întârziere a protecției pe termen lung [tr]:
15…400 s pentru 1,5 x Ir
0,35…11 s pentru 7,2 x Ir
0,5…16 s pentru 6 x Ir
Setări protecție conductor neutru:
0,5 x Ir (3D + N/2)
1 x Ir (4D)
1,6 x Ir (3D + OSN)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Protecție la scurtcircuit
Tipul setării de declanșare a protecției de scurtă durată Isd: Reglabil 9 setări
Intervalul de declanșare a protecției de scurtă durată [Isd]: 1,5...10 x Ir
Tip setare întârziere protecție de scurtă durată tsd: Reglabilă
Interval întârziere protecție de scurtă durată [tsd]:
0…0,4 s I²t=oprit
0,1…0,4 s I²t=pornit
Protecție instantanee împotriva scurtcircuitelor
Tipul de setare a declanșării protecției instantanee Ii: Reglabil
Interval de declanșare a protecției instantanee [Ii]: 1,5...15 x In
Protecție împotriva defectelor la împământare
Setare declanșare protecție împotriva defectelor la împământare tip Ig: Reglabilă
Interval declanșare protecție împotriva defectelor la împământare [Ig]:
0,4...1 x In In = 40 A
0,2...1 x In Pentru In > 40 A
Ig activare/dezactivare
Tipul de reglare a întârzierii protecției împotriva defectelor la pământ tg: Reglabil
Intervalul de întârziere a protecției împotriva defectelor la pământ [tg]:
0…0,4 s I²t=oprit
0,1…0,4 s I²t=pornit
Protecție împotriva scurgerilor la pământ: Niciuna
Blocare selectivă pe zone ZSI: Da
Semnalizare și comunicare
Semnal local:
LED intermitent (verde) pentru starea de funcționare
LED 105 % Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date:
Măsurarea energiei
Setări de protecție și alarmă
Istoric cu marcaj temporal și jurnale de evenimente
Valori instantanee și de cerere
Indicatori de întreținere
Curent și putere de cerere
Calitatea energiei
Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Parametri de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție electrică la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25…70 °C
Temperatura ambiantă de depozitare: -40…85 °C
