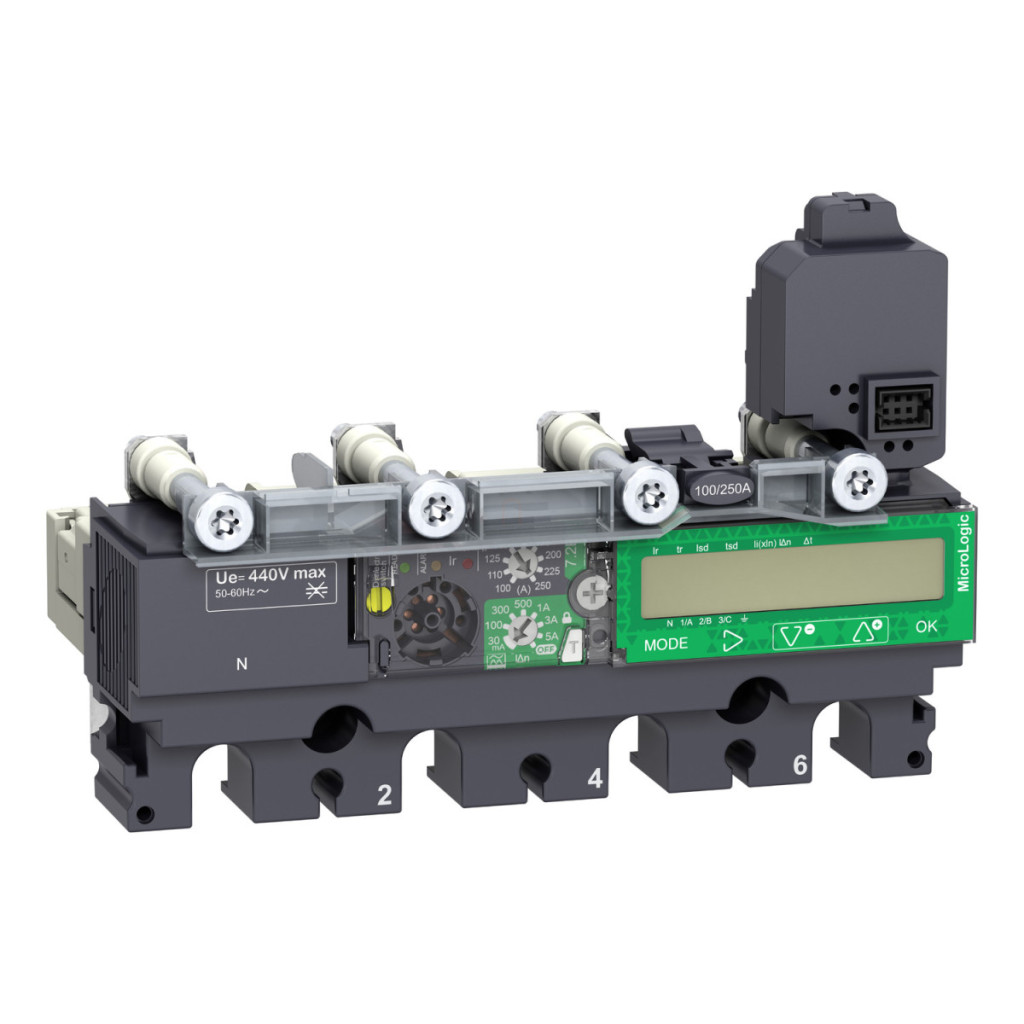

Schneider Electric ComPacT NSX (2021) - C1047E040 - Unitate de declanșare MicroLogic 7.2 E NSX pentru întrerupătoare de circuit 100/160/250, electronică, setare 40A, date tehnice 4P4d
Date generale
Producător: Schneider Electric
Tip produs: Unitate de declanșare
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250
Denumirea unității de declanșare: MicroLogic 7.2 E
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Aplicație: Distribuție
Poli și protecție
Descrierea polului: 4P
Descrierea polului protejat: 3D + N/2, 4D, 3D + OSN, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție ale unității de declanșare: LSIR
Tipuri de protecție:
L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit (întârziere scurtă)
I: protecție instantanee la scurtcircuit
R: protecție la defect la pământ
Date electrice
Curent nominal al unității de declanșare: 40 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Opțiuni de setare
Tipul de setare a protecției cu întârziere lungă Ir (protecție termică): 9 setări reglabile
Interval de setare a protecției cu întârziere lungă [Ir]: 18...40 A
Tip de setare a întârzierii protecției cu întârziere lungă tr: Reglabil
Interval de setare a întârzierii protecției cu întârziere lungă [tr]:
15...400 s la 1,5 x Ir
0,35...11 s la 7,2 x Ir
0,5...16 s la 6 x Ir
Setări protecție conductor neutru:
0,5 x Ir (3D + N/2)
1 x Ir (4D)
1,6 x Ir (3D + OSN)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Setări protecție scurtcircuit
Tip setare protecție întârziere scurtă Isd: Reglabilă
Interval setare protecție întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul setării întârzierii protecției cu întârziere scurtă tsd: Reglabil
Intervalul de setare a întârzierii protecției cu întârziere scurtă [tsd]:
0...0,4 s I²t=off
0,1...0,4 s I²t=on
Protecție instantanee la scurtcircuit
Tip de setare a protecției instantanee la scurtcircuit Ii: Reglabil
Interval de setare a protecției instantanee la scurtcircuit [Ii]: 1,5...15 x In
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tip setare sensibilitate protecție împotriva defectelor la pământ IΔn: Reglabilă
Interval setare sensibilitate protecție împotriva defectelor la pământ [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Mod specific protecție împotriva defectelor la pământ: OPRIT cu comutator rotativ IΔn
Tip setare întârziere protecție împotriva defectelor la pământ Δt: Reglabil
Interval setare întârziere protecție împotriva defectelor la pământ [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Alte funcții
Blocare selectivă pe zone ZSI: Fără
Indicație locală:
LED intermitent (verde) pentru starea de funcționare
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Date de comunicare
Date de comunicare:
Indicatori de întreținere
Valori instantanee și de cerere
Istoric cu marcaj temporal și jurnale de evenimente
Valori maxime/minime
Curent de scurgere la pământ
Curent și putere de cerere
Calitatea energiei
Rapoarte de testare
Setări de protecție și alarmă
Măsurarea energiei
Date de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție electrică la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
