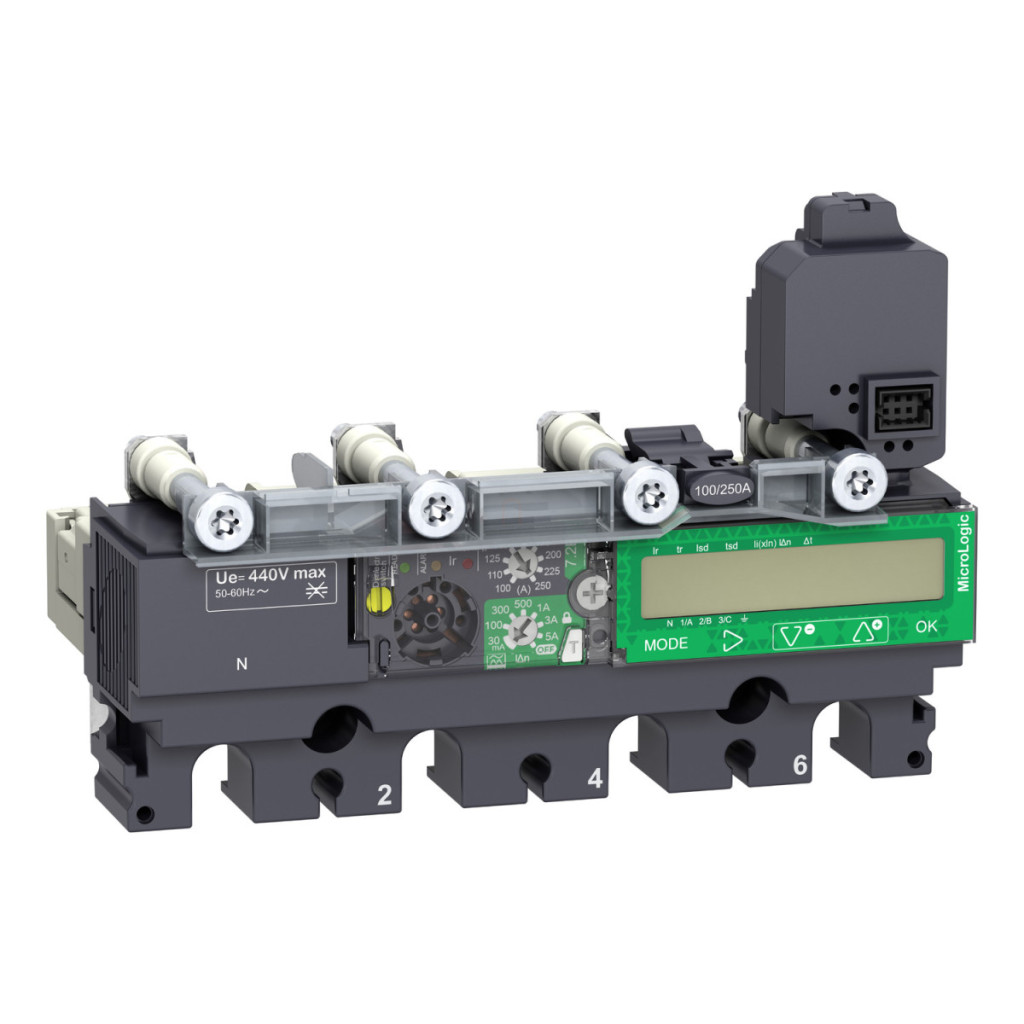

MicroLogic Vigi 7.2E (C1047E100) din seria ComPacT NSX de la Schneider Electric este o unitate de declanșare electronică compatibilă cu întrerupătoarele din seriile ComPacT NSX100, NSX160 și NSX250. Acest dispozitiv sofisticat de protecție oferă o soluție complexă de protecție, în special în sistemele de distribuție. Are patru poli (4P) și oferă mai multe tipuri de protecție într-un singur dispozitiv. Unitatea de declanșare MicroLogic Vigi 7.2E oferă funcții de protecție LSIR, care includ protecție la suprasarcină (L), protecție la defecte de scurtă durată (S), protecție la defecte instantanee (I) și protecție la defecte la împământare (R). Unitatea cu o putere nominală de 100 A funcționează în mod fiabil la o temperatură ambiantă de 40 °C, cu o tensiune nominală de funcționare de 440 V c.a. 50/60 Hz. Dispozitivul are o funcție integrată de protecție împotriva defectelor la împământare, care este clasificată în clasa A și oferă opțiuni de setare extrem de flexibile. Protecția împotriva suprasarcinilor (protecție termică) are 9 setări diferite, cu intervalul Ir reglabil între 40 și 100 A. Timpul de întârziere lung (tr) poate fi setat între 15 și 400 de secunde la 1,5 x Ir, între 0,35 și 11 secunde la 7,2 x Ir și între 0,5 și 16 secunde la 6 x Ir. Protecția împotriva defectelor de scurtă durată (Isd) poate fi setată în intervalul 1,5-10 x Ir, în timp ce protecția împotriva defectelor instantanee (Ii) poate fi setată între 1,5-15 x In. Dispozitivul are o memorie termică de 20 de minute înainte și după declanșare, ceea ce sporește fiabilitatea protecției sistemului. Sensibilitatea protecției împotriva defectelor la împământare (IΔn) poate fi reglată într-un interval larg, de la 0,03 A la 5 A, iar timpul de întârziere (Δt) poate fi, de asemenea, controlat în mod flexibil între 0 ms și 1 s. Unitatea de declanșare Schneider Electric C1047E100 include, de asemenea, funcții avansate de comunicare și măsurare, inclusiv un contor de energie care furnizează date detaliate despre starea și performanța sistemului. Afișajul LCD oferă acces la o serie de informații importante, cum ar fi datele maxime/minime, indicatorii de întreținere, rapoartele de testare, cererea de curent și energie, istoricul cu marcaj temporal și tabelele de evenimente, curentul de defect la pământ, măsurarea energiei, setările de protecție și alarmă și datele privind calitatea energiei. Starea dispozitivului este indicată de un sistem local de indicatoare LED: un LED verde intermitent indică disponibilitatea operațională, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Dispozitivul are protecție de clasa II împotriva șocurilor electrice, este conform cu gradul de poluare 3 conform IEC 60947-1 și are un grad de protecție IP40 conform IEC 60529. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C.
Schneider Electric ComPacT NSX (2021) - C1047E100 - Unitate de declanșare a întrerupătorului MicroLogic 7.2 E NSX 100/160/250, electronică, setare 100 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Cercetarea familiei de produse: ComPacT NSX100...250
Tipul produsului sau al componentei: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 7.2 E
Tehnologia unității de declanșare: Electronică
Seriile compatibile: ComPacT NSX160, ComPacT NSX100, ComPacT NSX250
Aplicație dispozitiv: Distribuție
Descriere pol: 4P
Descriere pol protejat: 3D + N/2, 4D, 3D + OSN, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție ale unității de declanșare: LSIR
Tip de protecție: L: protecție la suprasarcină (pe termen lung), S: protecție la scurtcircuit pe termen scurt, I: protecție instantanee la scurtcircuit, R: protecție la defect la pământ Curent nominal al unității de declanșare: 100 A la 40 °C Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metodă de montare a întrerupătorului: fixă
Caracteristici suplimentare
Tip setare declanșare pe termen lung Ir (protecție termică): 9 setări reglabile
Interval de setare a declanșării protecției pe termen lung: 40...100 A
Tip de setare a întârzierii protecției pe termen lung tr: Reglabil
Interval de reglare a întârzierii protecției pe termen lung: 15...400 s pentru 1,5 x Ir, 0,35...11 s pentru 7,2 x Ir, 0,5...16 s pentru 6 x Ir
Setări protecție fir neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D) Memorie termică: 20 minute înainte și după declanșare Tip setare declanșare protecție pe termen scurt Isd: Reglabil Interval de setare declanșare protecție pe termen scurt: 1,5...10 x Ir Tipul setării întârzierii protecției de scurtă durată tsd: Reglabil Intervalul de setare a întârzierii protecției de scurtă durată: 0...0,4 s I²t=oprit, 0,1...0,4 s I²t=pornit
Tipul de setare a declanșării protecției instantanee Ii: Reglabil
Intervalul de setare a declanșării protecției instantanee: 1,5...15 x In
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tipul de setare a sensibilității protecției împotriva defectelor la împământare IΔn: Reglabil
Intervalul de setare a sensibilității protecției împotriva defectelor la împământare: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Mod special de protecție la defect la împământare: OPRIT utilizând comutatorul rotativ IΔn
Tip setare întârziere protecție la defect la împământare Δt: Reglabilă Interval de reglare a întârzierii protecției împotriva defectelor la pământ: 0 ms, 60 ms, 150 ms, 500 ms, 1 s Blocare selectivă de zonă ZSI: Niciuna Indicator local: LED intermitent (verde) pentru standby, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Valori maxime/minime, indicatori de întreținere, rapoarte de testare, curent și putere solicitate, istoric cu marcaj temporal și tabele de evenimente, curent de scurgere la pământ, măsurarea energiei, setări de protecție și alarmă, calitatea energiei, valori instantanee și solicitate
Date de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -40…85 °C
