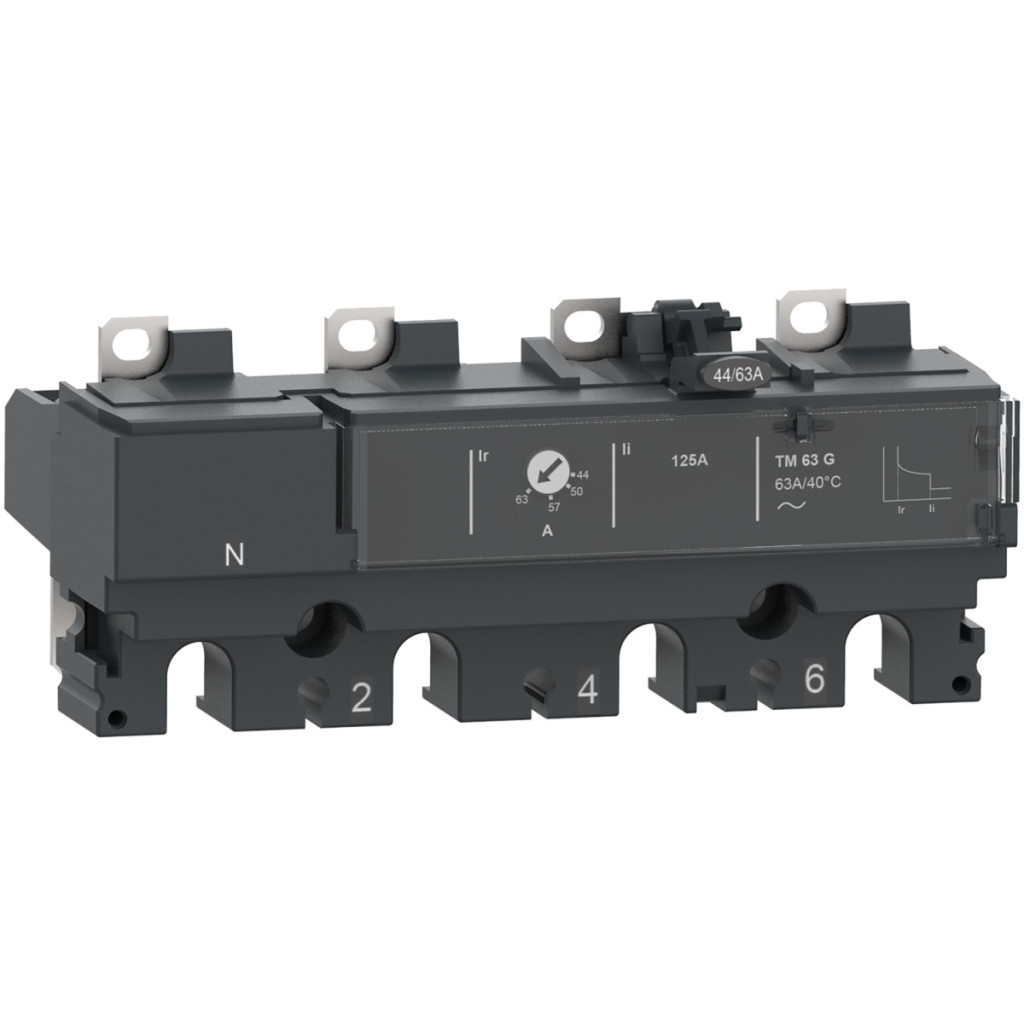

Unitatea de declanșare Schneider Electric ComPacT NSX100 seria TM16G este o componentă de calitate superioară, echipată cu tehnologie de protecție termomagnetică, dezvoltată special pentru aplicații cu generatoare. Produsul cu numărul de articol C104MG016 are un design cu 4 poli, în care toți cei 4 poli sunt protejați (4D) și este asigurată și protecția completă a conductorului neutru, care se află pe partea stângă. Unitatea de declanșare TM16G are un curent nominal de 16 A la o temperatură ambiantă de 40 °C și poate fi utilizată la o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz sau 750 V c.c. Produsul oferă o flexibilitate remarcabilă, deoarece poate fi utilizat atât în rețelele c.a., cât și în cele c.c. Funcțiile sale de protecție includ sistemul de protecție LI, care cuprinde funcții de protecție împotriva suprasarcinilor (termice) L și împotriva scurtcircuitelor (magnetice) I. Intervalul de reglare a declanșării cu întârziere lungă (Ir) poate fi ajustat între 0,7 și 1 x In, în timp ce timpul de întârziere al protecției cu întârziere lungă este fixat între 120 și 400 de secunde la un curent de 1,5 x In. Valoarea protecției instantanee (Ii) este fixată la 63 A. Setarea protecției firului neutru este 1 x Ir (4D), ceea ce oferă o protecție completă. Unitatea de declanșare, care se încadrează în familia de întrerupătoare ComPacT NSX100, permite montarea fixă. Caracteristicile sale de mediu includ conformitatea cu standardul EN/IEC 60947-2, protecție de clasa II împotriva șocurilor electrice și gradul de poluare 3 conform IEC 60947-1. Gradul de protecție IP40 (conform IEC 60529) oferă o protecție adecvată împotriva prafului și a obiectelor solide. Poate fi utilizat într-un interval larg de temperaturi: temperatura de funcționare este între -25 °C și +70 °C, iar temperatura de depozitare este între -50 °C și +85 °C. Unitatea de declanșare Schneider Electric ComPacT NSX seria C104MG016 este recomandată în special pentru aplicații în care scopul este protejarea generatoarelor și în care trebuie acordată o atenție sporită protecției cu patru poli, inclusiv protecția completă a conductorului neutru. Produsul nu include protecție împotriva defectelor la împământare, fiind ideal pentru sistemele în care această funcție este asigurată de o altă componentă sau nu este necesară. Dezvoltat pentru ingineri electricieni profesioniști, dispozitivul are dimensiuni compacte, oferind în același timp fiabilitate operațională maximă și aplicabilitate flexibilă atât în sistemele de curent alternativ, cât și în cele de curent continuu.
Schneider Electric ComPacT NSX (2021) - C104MG016 - Unitate de declanșare TM16G NSX pentru 100 întrerupătoare automate, termomagnetice, setare 16 A, 4P4d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250 și ComPacT NSX100...250 DC
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: TM-G
Tehnologia unității de declanșare: Termomagnetică
Compatibilitate:ComPacT NSX100 și ComPacT NSX100 DC
Domeniu de aplicare: Generator
Date tehnice
Număr de poli: 4P
Poli protejați: 4D (protecție completă la zero)
Poziția conductorului zero: Partea stângă
Funcții de protecție: LI
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal: 16 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz, 750 V c.c.
Tip rețea: c.a. și c.c.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări de protecție
Tip setare suprasarcină (Ir): Reglabilă
Interval setare suprasarcină: 0,7...1 x In
Tip setare timp de întârziere (tr): Fixă
Interval timp de întârziere: 120...400 s la 1,5 x In
Setare protecție conductor zero: 1 x Ir (4D)
Tip setare protecție instantanee (Ii): Fixă
Interval de reglare a protecției instantanee: 63 A
Protecție la defect la împământare: Niciuna
Parametri de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 (conform IEC 60947-1)
Grad de protecție IP: IP40 (conform IEC 60529)
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
