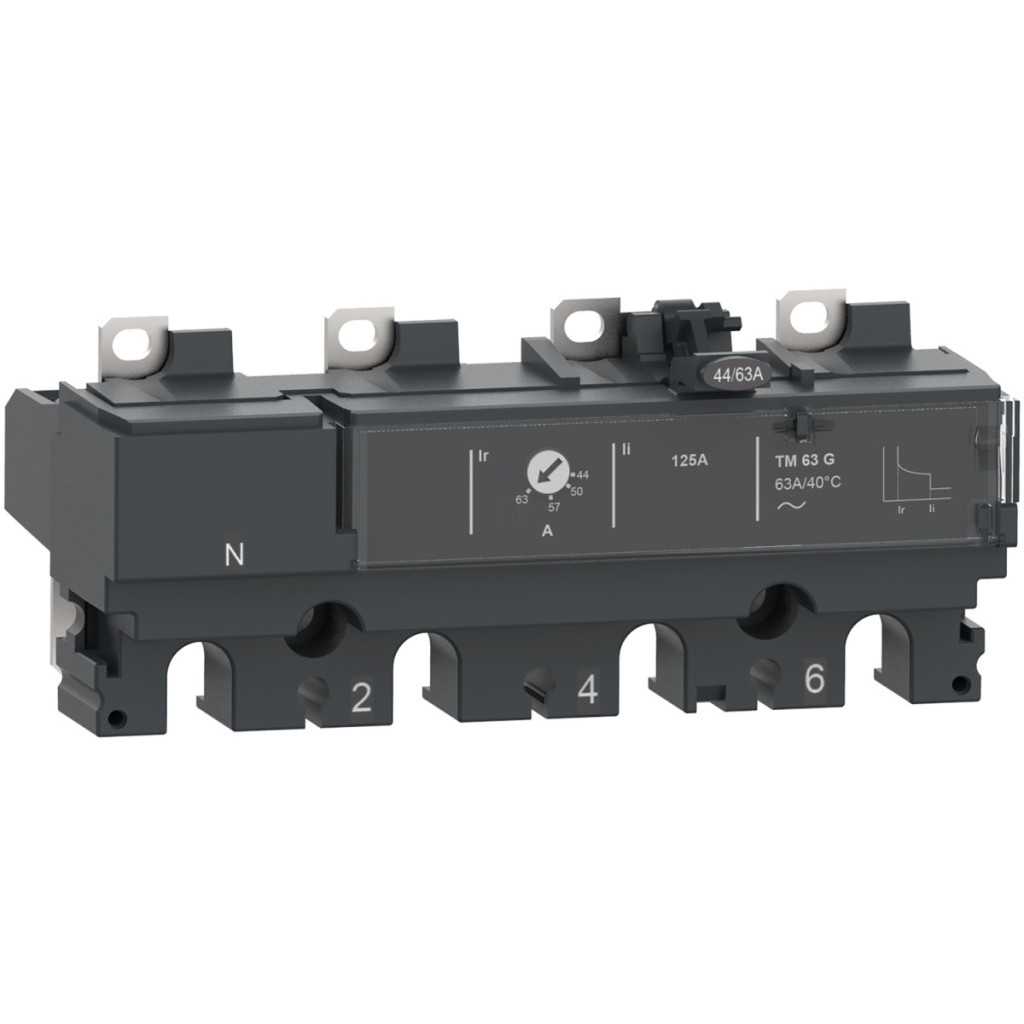

Unitatea de declanșare Schneider Electric ComPacT NSX (2021) - C104MG040 oferă o soluție avansată de protecție pentru aplicații cu generatoare. Această unitate de declanșare termomagnetică de tip TM40G este special concepută pentru a fi utilizată cu întrerupătoarele ComPacT NSX100 și NSX160, oferind o protecție fiabilă împotriva suprasarcinii și scurtcircuitelor. Unitatea de declanșare C104MG040 are 4 poli cu protecție neutră completă (configurație 4D), unde firul neutru este situat pe partea stângă. Produsul are un curent nominal de 40 A la o temperatură ambiantă de 40 °C și poate funcționa atât în rețele de curent alternativ, cât și de curent continuu. Tensiunea sa de funcționare este de 690 V c.a. 50/60 Hz sau 750 V c.c., ceea ce îl face extrem de versatil în diferite medii de instalare. Unitatea de declanșare are o funcție de protecție LI, care include protecție la suprasarcină (termică, L) și protecție la scurtcircuit (magnetică, I). Intervalul de reglare a declanșării cu întârziere lungă (protecție la suprasarcină) este reglabil între 0,7 și 1 x In, în timp ce timpul de întârziere are o valoare fixă între 120 și 400 de secunde la o sarcină de 1,5 x In. Declanșarea instantanee (protecție la scurtcircuit) are o valoare fixă și este activată la 80 A. Setarea protecției neutre este 1 x Ir (4D). Produsul nu are protecție la defect la pământ. Întrerupătorul are un design de montare fix. În ceea ce privește parametrii de mediu, unitatea de declanșare C104MG040 este conformă cu standardul EN/IEC 60947-2, aparține clasei de protecție la atingere II și are un grad de poluare de 3 conform IEC 60947-1. Are protecție IP40 conform IEC 60529. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -50 °C și +85 °C. Unitatea de eliberare Schneider Electric ComPacT NSX C104MG040 este alegerea ideală pentru utilizatorii care caută un sistem de protecție fiabil pentru aplicații cu generatoare, în special în medii în care calitatea înaltă și durata lungă de viață sunt esențiale.
Schneider Electric ComPacT NSX (2021) - C104MG040 - Unitate de declanșare TM40G NSX 100/160 pentru întrerupător, termomagnetic, setare 40 A, 4P4d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Descrierea detaliată a familiei de produse: ComPacT NSX100...250, ComPacT NSX100...250 DC
Tipul produsului sau componentului: Unitate de declanșare
Denumirea unității de declanșare: TM-G
Tehnologia unității de declanșare: Termomagnetică
Gama de compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX100 DC
Aplicație dispozitiv: Generator
Caracteristici electrice
Descriere poli: 4P
Descrierea polului protejat: 4D
Poziția neutră: Stânga
Funcții de protecție ale unității de declanșare: LI
Tipul de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal: 40 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz, 750 V c.c.
Tip rețea: c.c., AC
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Opțiuni de setare
Tipul de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă
Interval de reglare a declanșării protecției cu întârziere lungă: 0,7...1 x In
Tip de reglare a întârziere protecției cu întârziere lungă tr: Fixă
Interval de reglare a întârziere protecției cu întârziere lungă: 120...400 s la 1,5 x In Setări protecție neutru: 1 x Ir (4D) Tip setare declanșare protecție instantanee Ii: Fixă Interval setare protecție instantanee: 80 A Protecție defect la pământ: Niciuna
Parametri de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
