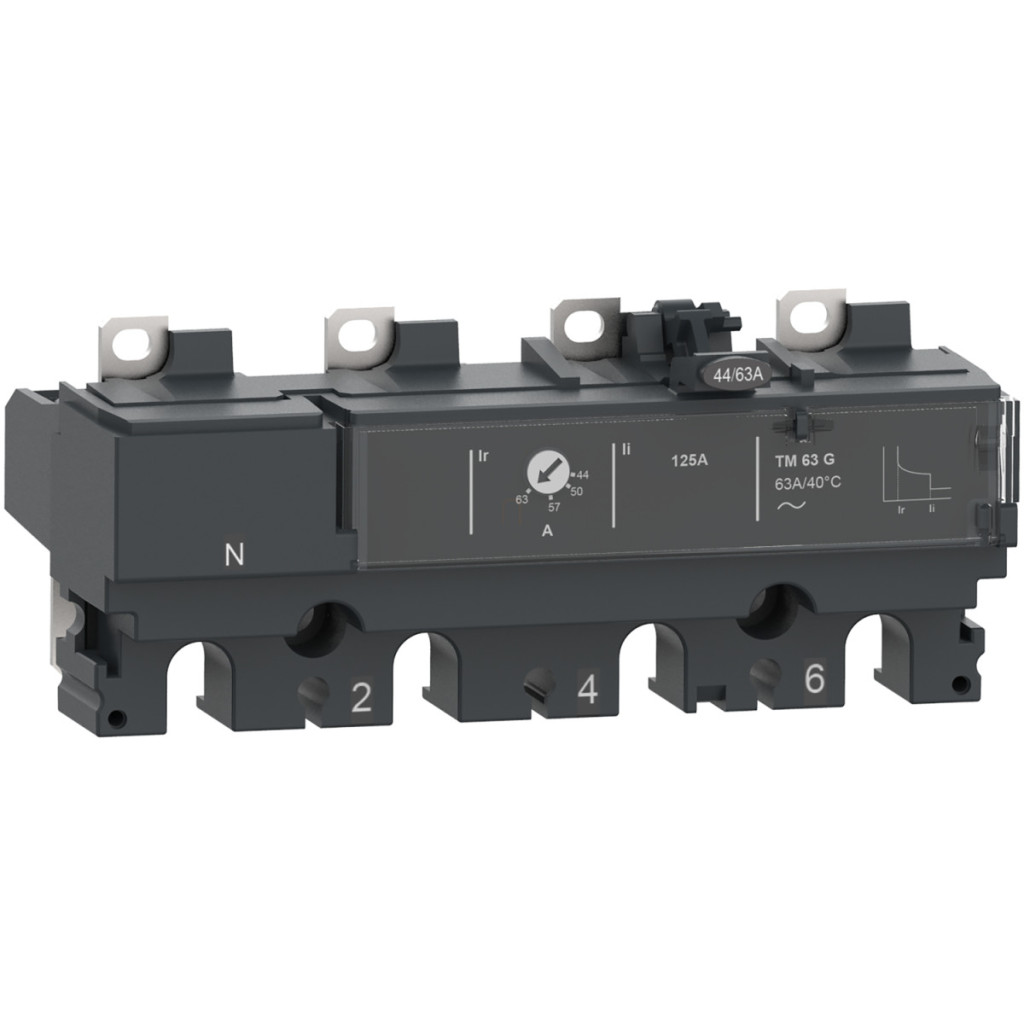

Unitatea de declanșare Schneider Electric ComPacT NSX100/160 seria C104MG063 este un dispozitiv de protecție profesional dezvoltat special pentru aplicații cu generatoare. Această unitate de declanșare termomagnetică de tip TM-G are un design cu 4 poli, al patrulea pol oferind protecție completă pentru conductorul neutru (design 4D), ceea ce este deosebit de important în sistemele de generatoare în cazul sarcinilor dezechilibrate. Funcțiile de bază ale unității de declanșare includ protecția la suprasarcină (L), care poate fi setată la 0,7-1 ori curentul nominal, și protecția la scurtcircuit (I), care este setată la o valoare fixă de 125 A. Curentul nominal este de 63 A la o temperatură ambiantă de 40 °C. Produsul este compatibil cu întrerupătoarele de circuit ComPacT NSX100, NSX160 și NSX100 DC, ceea ce îl face flexibil pentru utilizare într-o varietate de aplicații. Timpul de întârziere al protecției cu întârziere lungă (supraîncărcare) este fixat la 120-400 secunde la un curent de 1,5 × In. Unitatea de declanșare funcționează cu o fiabilitate ridicată chiar și în condiții extreme, într-un interval de temperatură ambiantă de la -25 la +70 °C. Tensiunea nominală de funcționare este de 690 V c.a. 50/60 Hz sau 750 V c.c., ceea ce îl face potrivit pentru utilizarea atât în sisteme c.a., cât și c.c. Are un grad de protecție IP40 și protecție la atingere de clasa II, conform standardelor IEC. Unitatea de declanșare C104MG063 este de tip instalare fixă și nu are protecție împotriva defectelor la pământ. Produsul este în deplină conformitate cu standardul EN/IEC 60947-2 și este clasificat ca având gradul de poluare 3 conform IEC 60947-1. Unitățile de declanșare din seria ComPacT NSX sunt recunoscute la nivel mondial pentru fiabilitatea și parametrii tehnici excelenți, datorită sistemului de asigurare a calității Schneider Electric. Unitatea de declanșare C104MG063 este alegerea ideală pentru aplicații critice în care protecția fiabilă a generatoarelor este de o importanță capitală, cum ar fi în cazul surselor de alimentare neîntreruptibile, centrelor de date sau sistemelor de alimentare de rezervă.
Schneider Electric ComPacT NSX (2021) - C104MG063 - Unitate de declanșare TM63G NSX pentru întrerupător 100/160, termomagnetic, setare 63 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250, ComPacT NSX100...250 DC
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: TM-G
Tehnologia unității de declanșare: Termomagnetică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX100 DC
Aplicație: Generator
Caracteristici electrice
Poli: 4P
Poli protejați: 4D (cu protecție completă zero)
Poziție zero: Stânga
Funcții de protecție: LI
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal: 63 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz, 750 V c.c.
Tip rețea: c.c., AC
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări și protecție
Tipul setării declanșării cu întârziere lungă Ir (protecție termică): Reglabil
Interval de reglare a curentului de declanșare a protecției cu întârziere lungă [Ir]: 0,7...1 x In
Tipul de setare a întârziere protecție cu întârziere lungă tr: Fixă
Interval de setare a întârziere protecție cu întârziere lungă [tr]: 120…400 s la curent 1,5 x In
Setare protecție zero: 1 x Ir (4D)
Tip setare declanșare protecție curent instantaneu Ii: Fixă
Interval de setare curent protecție curent instantaneu [Ii]: 125 A
Protecție împotriva defectelor la împământare: Niciuna
Parametri de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -50…85 °C
