Unitatea de eliberare Schneider Electric ComPacT NSX100/160 seria TM80G este o componentă de protecție termomagnetică de nivel profesional, concepută special pentru protecția generatoarelor. Dispozitivul C104MG080 are 4 poli, protecție neutră completă (4D) și funcționează la un curent nominal de 80 amperi. Unitatea de declanșare din gama de produse ComPacT NSX oferă soluția perfectă pentru proiectarea sistemelor de protecție a curentului, în special pentru generatoare, unde protecția specială este esențială. Unitatea, echipată cu tehnologia TM-G, are protecție dublă: protecție termică împotriva supracurentului (L) și protecție magnetică împotriva scurtcircuitelor (I). Această protecție dublă asigură siguranță maximă pentru echipamentele conectate în diverse condiții de funcționare. Unitatea de declanșare ComPacT NSX100/160 este compatibilă cu întrerupătoarele ComPacT NSX100, ComPacT NSX160 și ComPacT NSX100 DC, permițând integrarea flexibilă în sistemele existente. Din punct de vedere tehnic, este de remarcat faptul că dispozitivul are o tensiune nominală de funcționare de 690 V CA și 750 V CC, ceea ce îl face potrivit pentru o gamă largă de aplicații. Protecția împotriva suprasarcinii pe termen lung (Ir) poate fi setată în intervalul 0,7-1 x In, în timp ce întârzierea protecției (tr) este fixată între 120 și 400 de secunde la un curent de 1,5 x In. Protecția instantanee la scurtcircuit (Ii) este fixată la 200 amperi. Unitatea de declanșare C104MG080 este ușor de instalat și de utilizat și poate fi montată cu o metodă de montare fixă. Produsul este conform cu standardul EN/IEC 60947-2, are un grad de protecție împotriva șocurilor electrice de clasa II și protecție IP40 conform IEC 60529. Are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat între -25 °C și +70 °C și poate fi depozitat în siguranță între -50 °C și +85 °C. Dispozitivul, cu poziția neutră în stânga, poate fi utilizat într-o varietate de rețele de curent alternativ și continuu la o frecvență de 50/60 Hz.

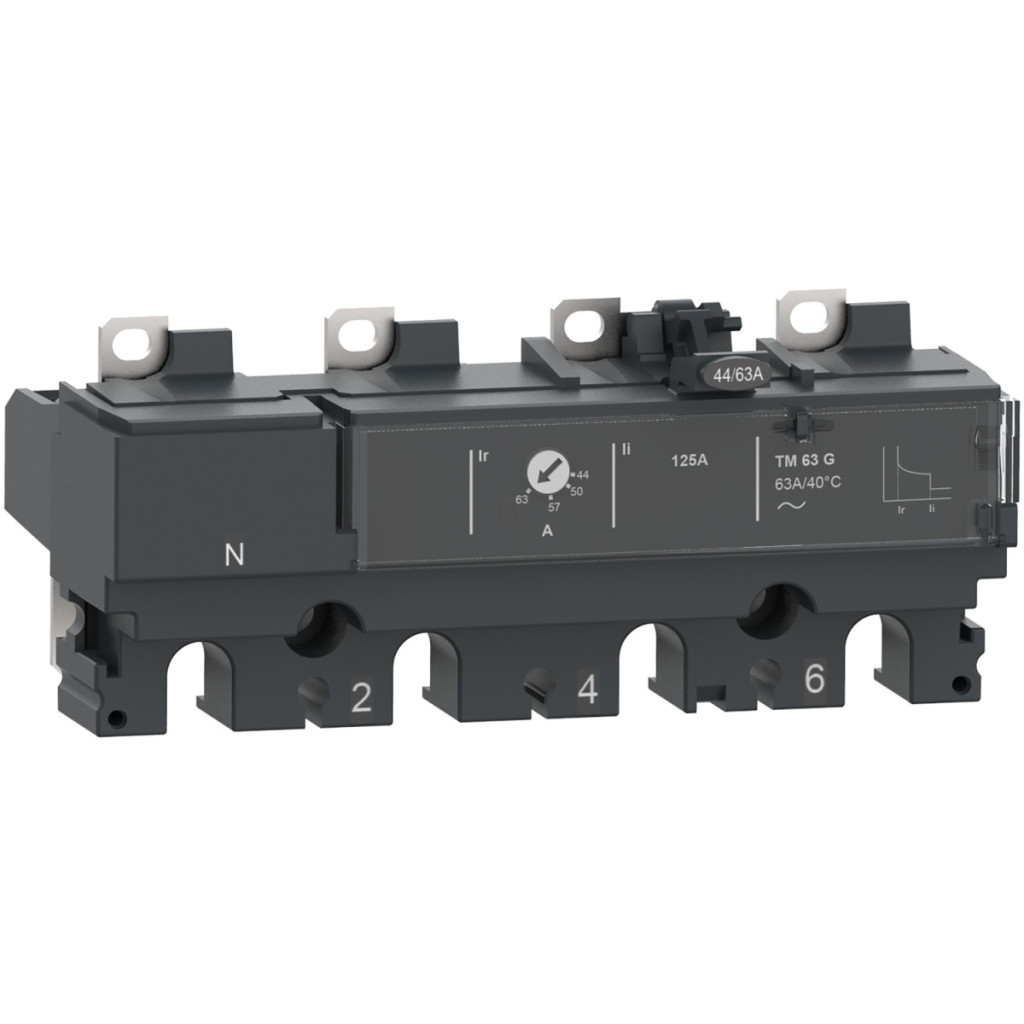

Schneider Electric ComPacT NSX (2021) - C104MG080 - Unitate de declanșare TM80G NSX 100/160 pentru întrerupător automat, termomagnetic, setare 80 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250, ComPacT NSX100...250 DC
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: TM-G
Tehnologie unitate de declanșare: Termomagnetică
Compatibilitate: ComPacT NSX100, ComPacT NSX160, ComPacT NSX100 DC
Aplicație: Generator
Proiectare și protecție
Poli: 4P
Poli protejați: 4D
Poziție neutră: Stânga
Funcții de protecție: LI
Tip de protecție: L: protecție la suprasarcină (termică), I: protecție la scurtcircuit (magnetică)
Curent nominal al unității de declanșare: 80 A la 40 °C
Caracteristici electrice
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz, 750 V c.c.
Tipul rețelei: c.a., CC
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări de protecție
Tipul setării de declanșare pe termen lung Ir (protecție termică): Reglabilă
Interval de declanșare a protecției pe termen lung [Ir]: 0,7...1 x In
Tipul setării întârziere protecție pe termen lung tr: Fixă
Interval întârziere protecție pe termen lung [tr]: 120...400 s la 1,5 x In
Setare protecție neutru: 1 x Ir (4D)
Tip setare declanșare protecție instantanee Ii: Fixă
Interval declanșare protecție instantanee [Ii]: 200 A
Protecție la defect la împământare: Niciuna
Condiții de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere electrică: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
