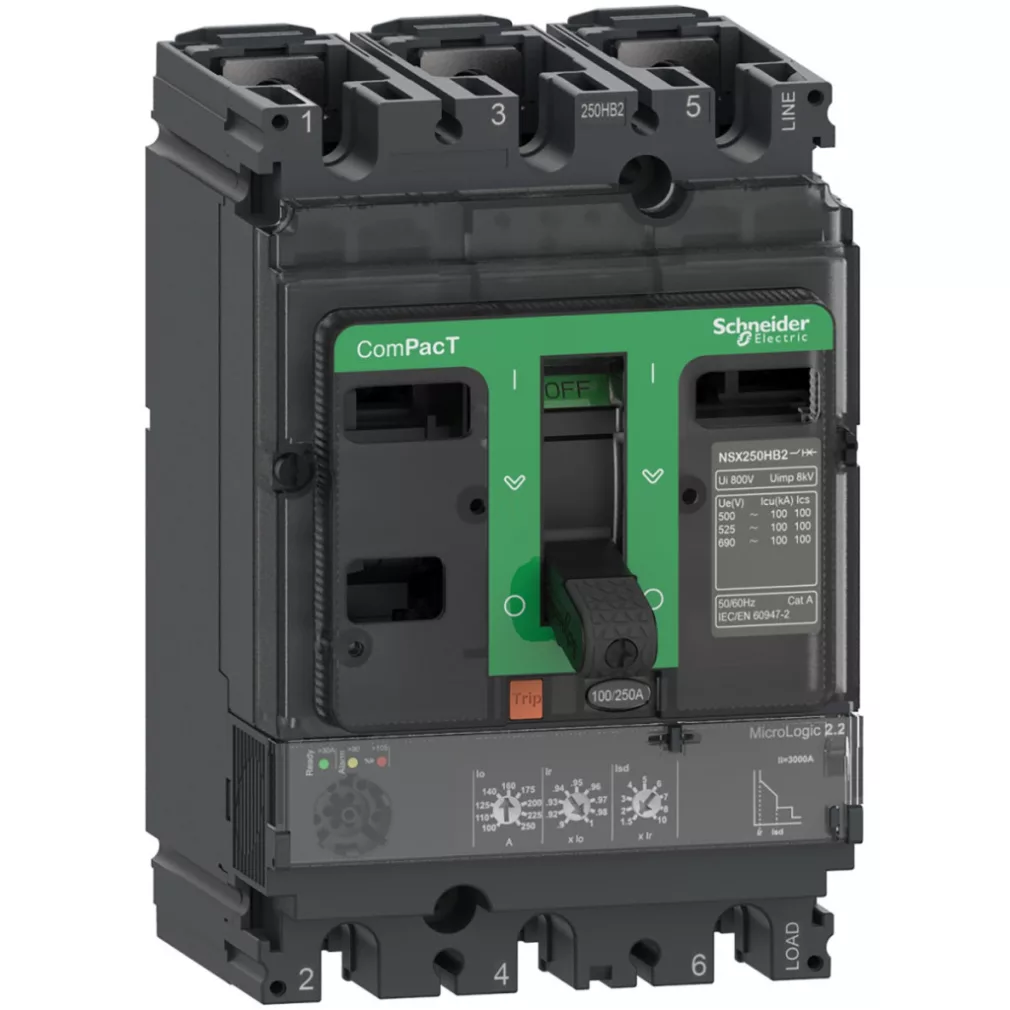

Întrerupătorul C10B32D040 din gama de produse ComPacT NSX de la Schneider Electric este o soluție extrem de fiabilă și versatilă pentru protecția circuitelor, destinată în principal utilizării în rețelele de distribuție. Acest întrerupător NSX100B are un design cu 3 poli (3P), 3 poli protejați (3D) și un curent nominal de 40 A la o temperatură ambiantă de 40 °C. Întrerupătorul ComPacT NSX100B are caracteristici tehnice remarcabile. Capacitatea sa de întrerupere este de 25 kA la 415 V c.a., ceea ce corespunde categoriei B. Acest parametru este deosebit de important, deoarece indică curentul maxim de scurtcircuit pe care disjunctorul îl poate întrerupe în siguranță. În plus, disjunctorul are o tensiune nominală de funcționare de 690 V c.a. și o tensiune de izolație de 800 V c.a., ceea ce permite o gamă largă de aplicații. Dispozitivul funcționează la o frecvență de rețea de 50/60 Hz, fiind potrivit pentru utilizarea în diverse rețele electrice din întreaga lume. La baza întrerupătorului C10B32D040 se află unitatea electronică de declanșare MicroLogic 2.2, care oferă funcții avansate de protecție: protecție împotriva suprasarcinilor cu întârziere lungă (L), protecție la scurtcircuit cu întârziere scurtă (So) și protecție la scurtcircuit instantaneu (I) - care împreună oferă funcții de protecție LSoI. Această unitate de declanșare permite reglarea setărilor de declanșare de lungă durată la 9 valori diferite în intervalul 18-40 A. Protecția pe termen scurt poate fi, de asemenea, setată la 9 valori diferite în intervalul 1,5-10 x Ir, în timp ce protecția instantanee are o valoare fixă de 600 A. Dispozitivul are o memorie termică de 20 de minute înainte și după declanșare, ceea ce sporește eficacitatea protecției. Sistemul de indicatori LED (LED verde intermitent pentru a indica disponibilitatea operațională, LED roșu pentru a indica o suprasarcină de 105% Ir, LED portocaliu pentru a indica o suprasarcină de 90% Ir) facilitează citirea stării întrerupătorului. Durabilitatea mecanică și electrică a întrerupătorului este remarcabilă: 50.000 de cicluri de funcționare mecanică și durabilitate electrică variabilă la diferite niveluri de sarcină (50.000 de cicluri la 440 V In/2 sarcină, 30.000 de cicluri la 440 V In sarcină, 20.000 de cicluri la 690 V In/2 sarcină, 10.000 de cicluri la 690 V In sarcină). Dispozitivul oferă opțiuni flexibile de montare, poate fi montat pe o placă de montare posterioară și poate fi instalat atât în poziție orizontală, cât și verticală. Conectorii sunt situați în partea frontală, atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 35 mm. Dimensiunile fizice ale întrerupătorului sunt: 105 mm lățime, 161 mm înălțime, 86 mm adâncime. Dispozitivul este conform cu standardul EN/IEC 60947-2, aparține categoriei de supratensiune III, are clasa de protecție la atingere II pe panoul frontal, grad de protecție IP40 și rezistență la impact IK07 conform standardelor IEC relevante. Intervalul larg de temperatură de funcționare (-25...70 °C) și intervalul de temperatură de depozitare (-50...85 °C) asigură aplicabilitatea în diferite condiții de mediu.
Date tehnice întrerupător ComPacT NSX100B
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100B
Tipul produsului sau al componentei: Întrerupător
Domeniu de aplicare: Distribuție
Caracteristici electrice
Număr de poli: 3P
Poli protejați: 3D
Curent nominal: 40 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere:
40 kA Icu 220/240 V c.a. 50/60 Hz (IEC 60947-2)
25 kA Icu 380/415 V c.a. 50/60 Hz (IEC 60947-2)
20 kA Icu 440 V c.a. 50/60 Hz (IEC 60947-2)
15 kA Icu 500 V c.a. 50/60 Hz (IEC 60947-2)
Cod capacitate de întrerupere: B 25 kA 415 V CA
Capacitate de întrerupere în funcționare:
40 kA 220/240 V c.a. 50/60 Hz (IEC 60947-2)
25 kA 380/415 V c.a. 50/60 Hz (IEC 60947-2)
20 kA 440 V c.a. 50/60 Hz (IEC 60947-2) 7 kA 500 V c.a. 50/60 Hz (IEC 60947-2) Caracteristici unitate de declanșare Denumire unitate de declanșare: MicroLogic 2.2 Tehnologie unitate de declanșare: Electronică Electronică
Funcții de protecție: LSoI
Tip de protecție:
L : protecție la suprasarcină (lungă durată)
So : protecție la scurtcircuit pe termen scurt cu întârziere fixă
I : protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 40 A la 40 °C
Tipul de setare a declanșării pe termen lung (protecție termică): 9 valori de reglare
Interval de reglare a protecției pe termen lung: 18...40 A
Tip de reglare a întârzierii protecției pe termen lung: Fixă
Interval de reglare a întârzierii pe termen lung:
400 s la valoarea 1,5 x Ir
16 s la valoarea 6 x Ir
11 s la valoarea 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării pe termen scurt: 9 valori de setare
Intervalul de setare a protecției pe termen scurt: 1,5...10 x Ir
Tipul setării întârzierii protecției pe termen scurt: Fixă
Tipul setării declanșării instantanee: Fixă
Intervalul de setare a protecției instantanee: 600 A
Caracteristici fizice
Tip de control: Pârghie basculantă
Metoda de montare a întrerupătorului: Fixă
Pierdere de putere pe pol: 1,3 W
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, înclinată în spate
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Poziție de deschidere: 5 buc.
Indicație locală: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Dimensiuni (L x Î x A): 105 mm x 161 mm x 86 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție la atingere: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
