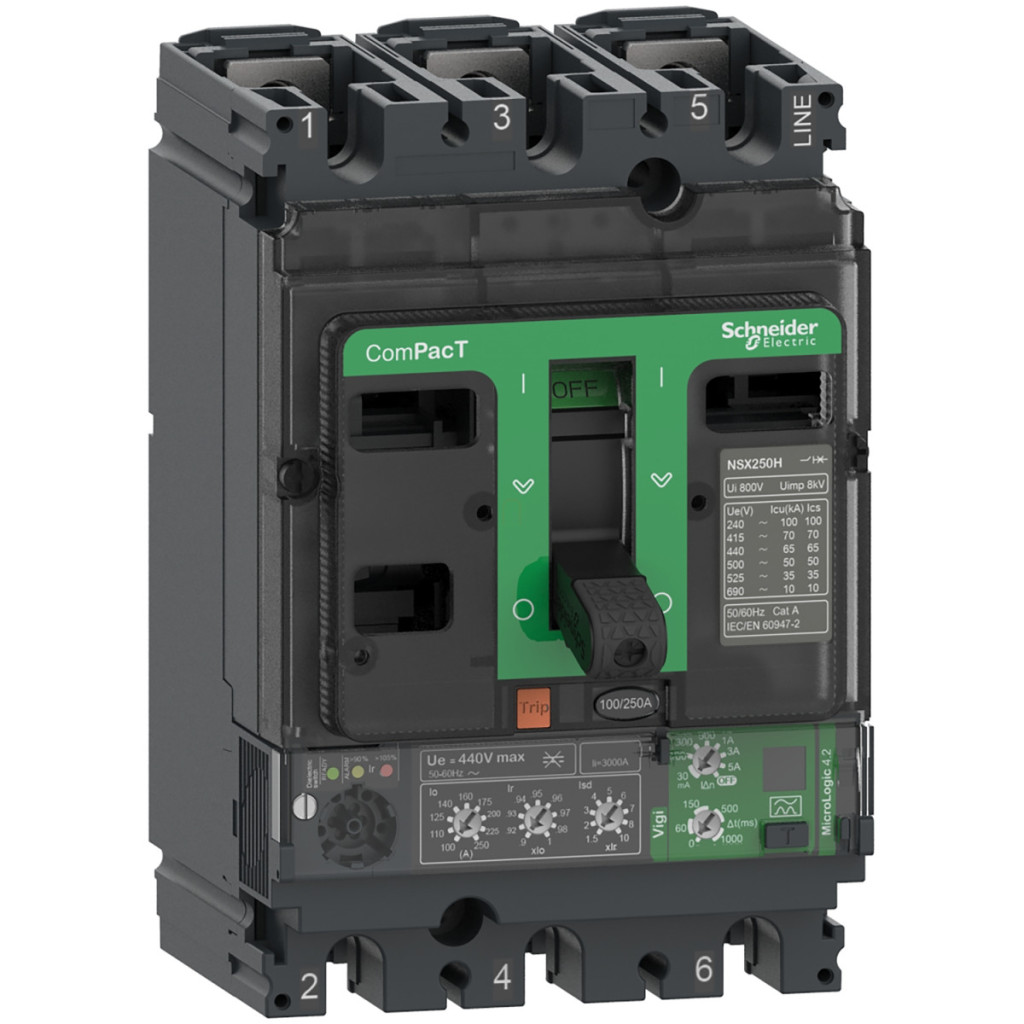

Schneider Electric ComPacT NSX (2021) - C10B34V100 - Întrerupător automat, 25 kA 415 VAC, unitate de declanșare MicroLogic 4.2 Vigi 100 A, 3P3d

Lățime: 114 mm

Lungime: 200 mm

Înălțime: 142 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C10B34V100 - Întrerupător automat, 25 kA 415 VAC, unitate de declanșare MicroLogic 4.2 Vigi 100 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C10B34V100 - Întrerupător automat, 25 kA 415 VAC, unitate de declanșare MicroLogic 4.2 Vigi 100 A, 3P3d
Brand: Schneider Electric Zrt.
SKU: 3606481993250
Price: 6945.17 RON
Availability: InStock

6 945,17 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Întrerupătorul miniatural NSX100B, parte a gamei de produse ComPacT NSX de la Schneider Electric, este alegerea ideală pentru sistemele complexe de distribuție electrică, în care funcțiile de protecție fiabile și protecția împotriva defectelor la împământare sunt de o importanță capitală. Acest dispozitiv, cu numărul de model C10B34V100, este un dispozitiv cu 3 poli cu unitate de declanșare electronică, are un curent nominal de 100 A și oferă o capacitate de întrerupere de 25 kA la 415 V c.a. Nucleul produsului este unitatea electronică de declanșare a protecției MicroLogic Vigi 4.2, care oferă funcții complexe de protecție sub forma protecției LSoIR. Aceasta include protecție la suprasarcină (L), protecție întârziată la scurtcircuit (So), protecție instantanee la scurtcircuit (I) și protecție încorporată la defect la împământare (R). Protecția la suprasarcină poate fi setată la 9 setări diferite în intervalul 40-100 A, în timp ce protecția la scurtcircuit poate fi reglată în intervalul 1,5-10×Ir. Protecția instantanee la scurtcircuit este setată la o valoare fixă de 1500 A. O caracteristică specială a dispozitivului este protecția încorporată împotriva defectelor la împământare, care poate fi setată la 7 niveluri diferite de sensibilitate, de la 30 mA la 5 A, și poate fi programată cu o întârziere de până la 1 secundă. Întrerupătorul ComPacT NSX100B are o gamă de funcționare foarte largă, poate fi utilizat la temperaturi ambientale între -25 și +70 °C și la altitudini între 0 și 2000 m deasupra nivelului mării fără clasificare, în timp ce între 2000 și 5000 m poate fi utilizat cu performanțe reduse. Gradul de protecție IP40 și rezistența la impact IK07 indică designul robust al produsului. Durata de viață mecanică a dispozitivului este de 50.000 de cicluri de comutare, în timp ce durata de viață electrică variază între 10.000 și 50.000 de cicluri, în funcție de sarcină. Disjunctorul are, de asemenea, feedback vizual: un LED verde intermitent indică starea de funcționare, în timp ce LED-urile roșii (105% Ir) și portocalii (90% Ir) indică starea de suprasarcină. Dispozitivul este montat fix, cu conexiuni pe panoul frontal atât în partea superioară, cât și în partea inferioară. Poate fi instalat în mai multe poziții: orizontal, vertical sau montat pe panoul din spate. Dimensiunile produsului sunt: 105 mm lățime, 161 mm înălțime și 86 mm adâncime, cu o greutate totală de 2,05 kg. Întrerupătorul Schneider Electric ComPacT NSX100B este alegerea ideală pentru instalații industriale, comerciale sau publice în care sunt esențiale protecția electrică de nivel înalt, opțiunile de configurare flexibile și funcționarea durabilă și fiabilă. Dispozitivul este conform cu standardul EN/IEC 60947-2 și aparține categoriei de supratensiune IV. Dispozitivul funcționează optim la o tensiune nominală de funcționare de 440 V c.a. și o frecvență de rețea de 50/60 Hz, dar poate fi utilizat și la alte niveluri de tensiune, ținând cont de capacitatea de întrerupere corespunzătoare.

Schneider Electric ComPacT NSX (2021) - C10B34V100 - Întrerupător automat, 25 kA 415 VAC, unitate de declanșare MicroLogic 4.2 Vigi 100 A, 3P3d date tehnice

Caracteristici principale

Familia de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă dispozitiv: NSX100B

Tip produs: Întrerupător de circuit cu scurgere la pământ

Aplicație dispozitiv: Distribuție

Descriere pol: 3P

Descriere pol protejat: 3D Curent nominal: 100 A la 40 °C Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz Tip rețea: c.a. Frecvență rețea: 50/60 Hz Potrivit pentru izolare: Da, conform EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de întrerupere

40 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2

25 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2

20 kA Icu la 440 V c.a. 50/60 Hz conform IEC 60947-2

15 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2

Cod capacitate de rupere: B 25 kA 415 V c.a.

Unitate de declanșare

Denumirea unității de declanșare: MicroLogic 4.2

Tehnologia unității de declanșare: Electronică

Funcții de protecție ale unității de declanșare: LSoIR Tip de control: Manetă de comutare Metodă de montare a întrerupătorului: Fixă 8 kV

Capacitate nominală de întrerupere: 40 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2

Capacitate nominală de întrerupere: 25 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2

Capacitate nominală de întrerupere în funcționare: 20 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2

Capacitate nominală de întrerupere în funcționare: 7 kA la 500 V c.a. 50/60 Hz conform IEC 60947-2

Durabilitate

Durată de viață mecanică: 50.000 de cicluri

Durată de viață electrică: 50.000 de cicluri la 440 V In/2

Durată de viață electrică: 30.000 de cicluri la 440 V In

Durată de viață electrică: 20.000 de cicluri la 690 V In/2

Durată de viață electrică: 10.000 de cicluri la 690 V In

Putere și montare

Disipare de putere pe pol: 5,8 W N

Disipare de putere pe pol: 5,8 W L1 și L3

Disipare de putere pe pol: 4,9 W L2

Bază de montare: Placă posterioară

Poziție de montare: Orizontală și verticală

Conexiune superioară: Frontală

Conexiune inferioară: Frontală

Distanță de conectare: 35 mm

Tip de protecție

L: protecție la suprasarcină (pe termen lung)

So: Protecție întârziată la scurtcircuit cu întârziere fixă

I: Protecție instantanee la scurtcircuit

R: Protecție la defect la împământare

Setări unitate de declanșare

Putere unitate de declanșare: 100 A la 40 °C

Tip setare declanșare pe termen lung Ir (protecție termică): 9 setări reglabile

Interval setare protecție pe termen lung: 40...100 A

Tip setare întârziere protecție pe termen lung tr: Fixă

Interval setare întârziere pe termen lung: 400 s la 1,5 x Ir

Memorie termică: 20 minute înainte și după declanșare

Tip de setare a declanșării protecției pe termen scurt Isd: Reglabil

Interval de setare a declanșării protecției pe termen scurt: 1,5...10 x Ir

Tipul de setare a întârzierii protecției pe termen scurt tsd: Fixă

Tipul de setare a declanșării protecției instantanee Ii: Fixă

Interval de reglare a declanșării protecției instantanee: 1500 A

Protecție la defect la împământare

Protecție la defect la împământare: Integrată

Clasa de protecție la defect la împământare: Clasa A

Tip setare sensibilitate protecție la defect la pământ IΔn: Reglabilă

Interval de setare sensibilitate protecție la defect la pământ: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A

Mod de funcționare: OPRIT utilizând comutatorul rotativ IΔn

Tip setare întârziere protecție împotriva defectelor la împământare Δt: Reglabil

Setare întârziere defect rezidual la împământare: 0 ms, 60 ms, 150 ms, 500 ms, 1 s

Blocare selectivă pe zone ZSI: Niciuna

Număr de sloturi: 5

Indicatori

Indicator local: LED intermitent (verde) pentru starea de pregătire

LED 105% Ir (roșu) pentru suprasarcină

LED 90% Ir (portocaliu) pentru suprasarcină

Dimensiuni

Lățime: 105 mm Înălțime: 161 mm Adâncime: 86 mm Greutate netă: 2,05 kg Standarde de mediu: EN/IEC 60947-2 Categorie de supratensiune: IV

Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal

Grad de poluare: 3 conform IEC 60664-1

Grad de protecție IP: IP40 conform IEC 60529

Grad de protecție IK: IK07 conform IEC 62262

Temperatură ambiantă de funcționare: -25…70 °C

Temperatura ambiantă de depozitare: -50…85 °C

Umiditate relativă: 0…95 %

Altitudine de funcționare: 0...2000 m fără reducere a puterii

2000 m...5000 m cu reducere a performanței

Date

Lățime

114 mm

Lungime

200 mm

Înălțime

142 mm

EAN prezentat

3606481993250

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

1,928 kg/bucată

Numar articol

3606481993250
