Cadrul de bază al disjunctorului Schneider Electric ComPacT NSX100B este un disjunctor profesional conceput pentru aplicații industriale, care se comercializează fără unitate de declanșare. Ca parte a seriei NSX, acest întrerupător de tip C10B4, cu 4 poli, este o soluție excelentă pentru sarcini de distribuție, în special în medii în care este necesar un nivel ridicat de protecție a circuitului. ComPacT NSX100B are un curent nominal de 100 A la o temperatură ambiantă de 40 °C și o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz, în conformitate cu IEC 60947-2. Dispozitivul are o capacitate de întrerupere remarcabilă: 25 kA la 380/415 V c.a., 20 kA la 440 V c.a., 15 kA la 500 V c.a. și 40 kA la 220/240 V c.a. Codul capacității de rupere este B 25 kA la 415 V c.a., ceea ce oferă o protecție adecvată pentru multe aplicații industriale și comerciale. Cadrul de bază al întrerupătorului are capacitate de izolare (conform EN/IEC 60947-2), cu o tensiune nominală de izolare de 800 V c.a. 50/60 Hz și o tensiune nominală de rezistență la impulsuri de 8 kV conform IEC 60947-2. Capacitatea nominală de întrerupere (Ics) este, de asemenea, demnă de menționat: 25 kA pe o rețea de 380/415 V c.a., 20 kA la 440 V c.a., 40 kA la 220/240 V c.a. și 7,5 kA la 500 V c.a. Durata sa de viață mecanică este de 50.000 de cicluri de comutare, în timp ce durata sa de viață electrică variază în funcție de sarcină: 10.000 de cicluri la sarcină In pe o rețea de 690 V c.a., 20.000 de cicluri la sarcină In/2 pe o rețea de 690 V c.a., 30.000 de cicluri la sarcină In la 440 V c.a. și 50.000 de cicluri la sarcină In/2 pe o rețea de 440 V c.a. Cadrul de bază al întrerupătorului NSX100B are o metodă de montare fixă, este controlat de un comutator și poate fi montat pe panoul din spate. Punctele de conectare sunt situate în partea din față, atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 35 mm. Dimensiuni: 140 mm lățime, 161 mm înălțime și 86 mm adâncime. Clasa sa de protecție este IP40 conform IEC 60529, iar clasa de rezistență la impact este IK07 conform IEC 62262. Intervalul de temperatură de funcționare al întrerupătorului este între -25 și +70 °C, iar intervalul de temperatură de depozitare este între -50 și +85 °C. Dispozitivul este conform cu o serie de standarde, inclusiv EN/IEC 60947-2 și UL 60947-4-1, și are o clasă de protecție la atingere de II pe panoul frontal. Cadrul de bază ComPacT NSX100B este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat, permițând utilizatorului să configureze configurația finală în funcție de nevoile sale.

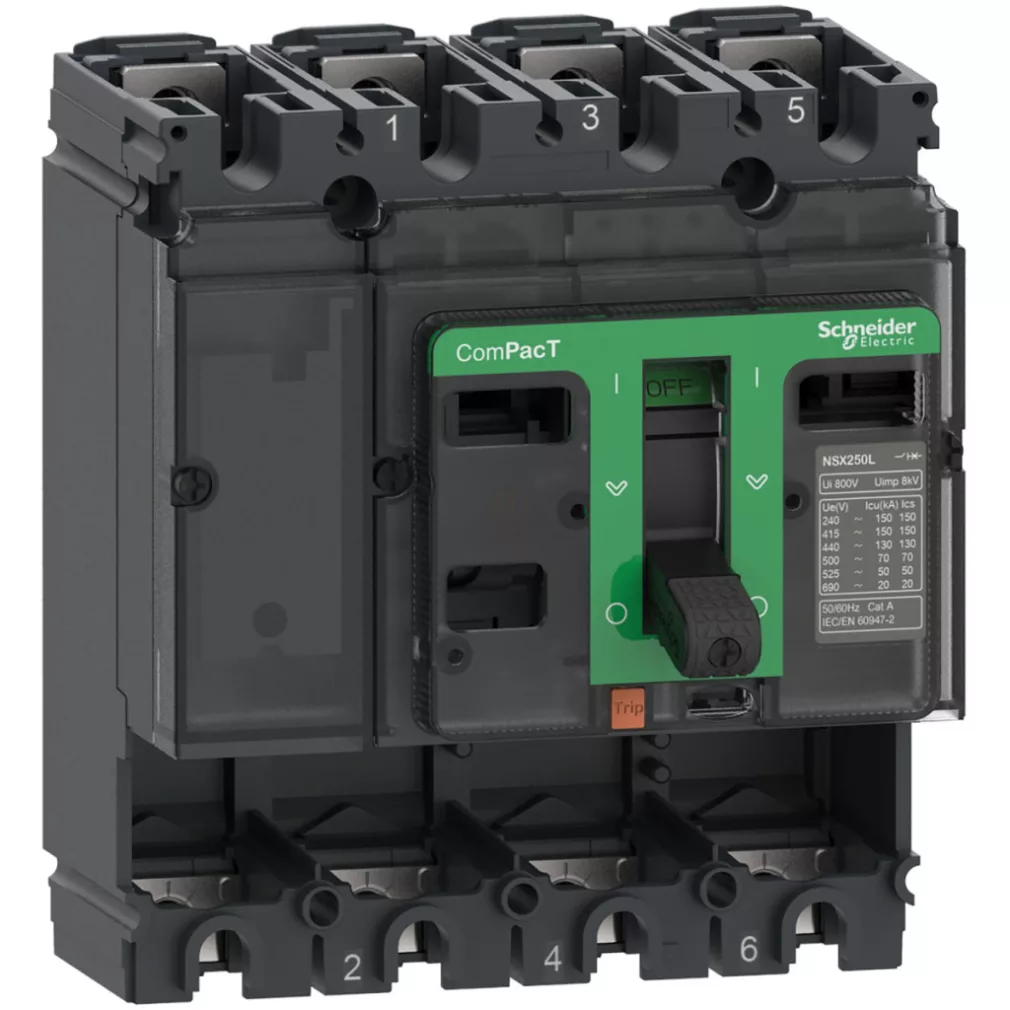

Schneider Electric ComPacT NSX (2021) - C10B4 - Cadru de bază pentru întrerupător, NSX100B, 25 kA 415 VAC 50/60 Hz, 100 A, fără unitate de declanșare, 4P date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100B
Tipul produsului sau al componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Poziția conductorului neutru: Stânga
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
15 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2
20 kA Icu la 440 V c.a. 50/60 Hz conform IEC 60947-2
25 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
40 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de întrerupere: B 25 kA 415 V c.a.
Tip de control: Comutator
Metodă de montare: Fixă
Date suplimentare
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]:
20 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2
25 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
40 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
7,5 kA 500 V c.a. 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 50.000 de cicluri conform IEC 60947-2
Durată de viață electrică:
10.000 de cicluri la 690 V c.a. 50/60 Hz conform IEC 60947-2
20.000 de cicluri la 690 V c.a. 50/60 Hz In/2 conform IEC 60947-2
30.000 de cicluri la 440 V c.a. 50/60 Hz conform IEC 60947-2
50.000 de cicluri la 440 V c.a. 50/60 Hz conform IEC 60947-2
Suport de montare: Panou posterior
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță între conexiuni: 35 mm
Tip de protecție: Ne protejat
Dimensiuni
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatură ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
