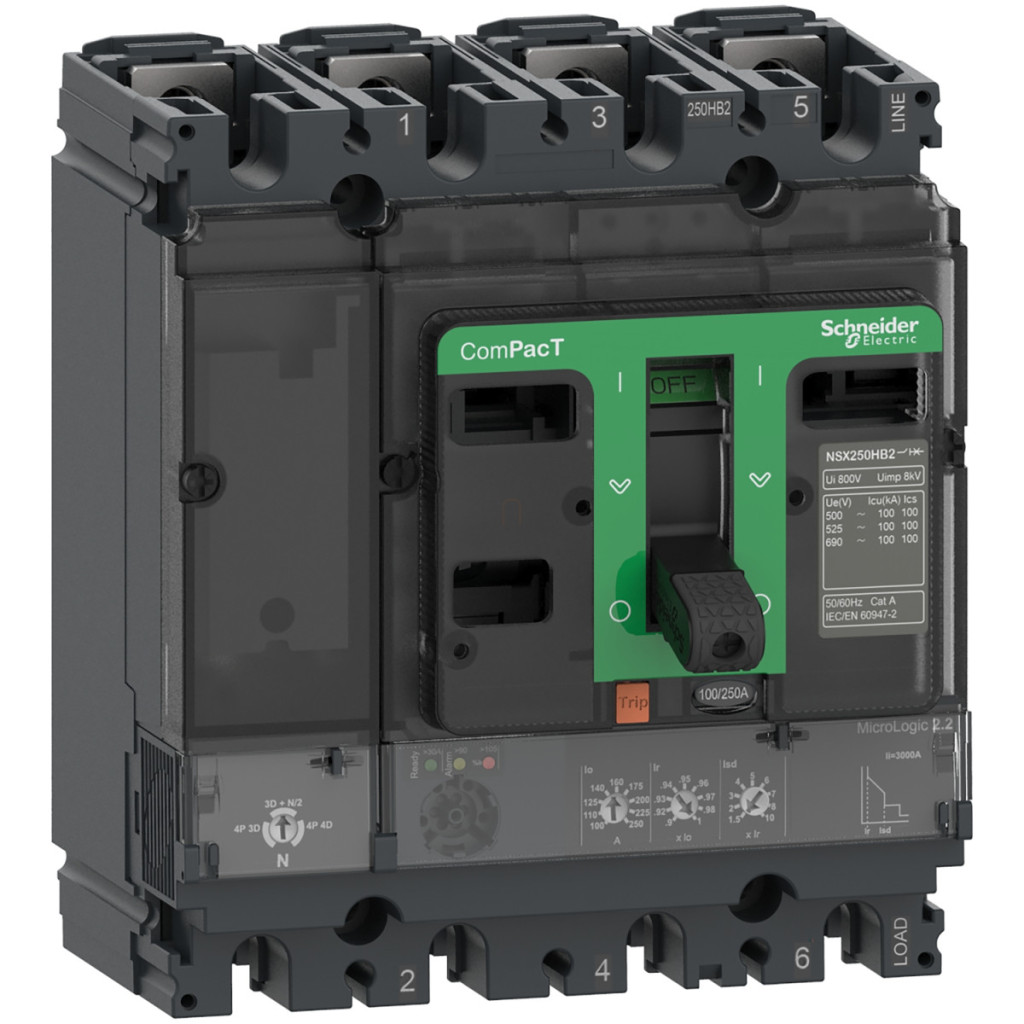

Întrerupătorul Schneider Electric ComPacT NSX100B este un dispozitiv de protecție a circuitului extrem de fiabil și versatil, care reprezintă o soluție excelentă în special pentru sistemele moderne de distribuție electrică și industrială din clădiri. Dispozitivul C10B42D040 are un design cu 4 poli, în care toți cei patru poli sunt protejați (4D), oferind astfel o protecție completă în rețelele trifazate, inclusiv conductorul neutru. Conductorul neutru este situat în partea stângă, ceea ce facilitează cablarea și instalarea standard. La baza întrerupătorului ComPacT NSX100B se află unitatea electronică de declanșare MicroLogic 2.2, care are un curent nominal de 40 A la o temperatură ambiantă de 40 °C. Această unitate de declanșare oferă protecție de tip LSoI: protecție împotriva suprasarcinilor de lungă durată (L), protecție împotriva scurtcircuitelor de scurtă durată (So) și protecție împotriva scurtcircuitelor instantanee (I). Intervalul de reglare a protecției împotriva suprasarcinii de lungă durată este reglabil între 18 și 40 A, cu 9 opțiuni de reglare diferite. Protecția la scurtcircuit de scurtă durată are, de asemenea, 9 niveluri de reglare, variind de la 1,5 la 10 ori valoarea Ir. Nivelul de protecție la scurtcircuit instantaneu este fixat la 600 A. Funcția de memorie termică rămâne activă timp de 20 de minute înainte și după declanșare, asigurând o protecție continuă chiar și în cazul suprasolicitării repetate. Disjunctorul are o capacitate remarcabilă de întrerupere a scurtcircuitelor: 25 kA Icu pe o rețea de 380/415 V c.a. la 50/60 Hz, care respectă standardul IEC 60947-2. Capacitatea sa de întrerupere în funcționare (Ics) este, de asemenea, de 25 kA la 380/415 V c.a. Capacități suplimentare de întrerupere a scurtcircuitelor: 40 kA la 220/240 V c.a., 20 kA la 440 V c.a. și 15 kA la 500 V c.a. Cu această capacitate de rupere, marcată cu codul B25, ComPacT NSX100B oferă o protecție adecvată într-o gamă largă de aplicații. Durata de viață mecanică a dispozitivului este de 50.000 de cicluri de comutare, în timp ce durata de viață electrică variază în funcție de sarcină: 50.000 de cicluri la 440 V In/2, 30.000 de cicluri la 440 V In, 20.000 de cicluri la 690 V In/2 și 10.000 de cicluri la 690 V In. Dispozitivul are un grad de protecție IP40 conform IEC 60529 și un grad de rezistență la impact IK07 conform IEC 62262. Intervalul său de temperatură de funcționare este între -25 și +70 °C, iar intervalul de temperatură de depozitare este între -50 și +85 °C. Întrerupătorul are dimensiuni compacte: lățime 140 mm, înălțime 161 mm, adâncime 86 mm. Poate fi montat pe planul posterior și are un design fix. Atât conexiunile superioare, cât și cele inferioare sunt realizate din față, cu o distanță de conectare de 35 mm. Indicarea stării locale este asigurată de LED-uri: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Disjunctorul ComPacT NSX100B tip C10B42D040 este, de asemenea, potrivit pentru izolare și este conform cu standardul EN/IEC 60947-2. Această caracteristică este deosebit de importantă pentru lucrările de întreținere și situațiile de urgență. Dispozitivul are o tensiune nominală de izolare de 800 V c.a. și o tensiune nominală de rezistență la impulsuri de 8 kV, asigurând o funcționare fiabilă pe termen lung, chiar și în cazul supratensiunilor. Mecanismul de comutare este de tip buton, ceea ce asigură o funcționare ergonomică și ușoară.
Date tehnice Schneider Electric ComPacT NSX100B C10B42D040
Caracteristici generale
Tipul produsului: Întrerupător de circuit
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100B
Aplicație dispozitiv: Distribuție
Parametri tehnici
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + N/2, 3D
Poziția neutră: Stânga
[In] curent nominal: 40 A la 40 °C
[Ue] tensiune nominală de funcționare: 690 V CA 50/60 Hz
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 40 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
25 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
20 kA Icu la 440 V CA 50/60 Hz conform IEC 60947-2
15 kA Icu la 500 V CA 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: B 25 kA 415 V c.a.
[Ics] capacitate nominală de rupere în funcționare: 40 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
25 kA 380/415 V c.a. 50/60 Hz conform IEC 60947-2
20 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
7 kA 500 V c.a. 50/60 Hzconform IEC 60947-2
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.2
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Tip de protecție: L: protecție la suprasarcină (lungă durată)
So: protecție la scurtcircuit pe termen scurt cu întârziere fixă
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 40 A la 40 °C
Tipul de setare a declanșării pe termen lung Ir (protecție termică): Reglabil în 9 trepte
[Ir] interval de reglare a protecției pe termen lung: 18...40 A
Tipul de reglare a întârzierii protecției pe termen lung tr: Fixă
[tr] interval de reglare a întârzierii pe termen lung: 400 s la 1,5 x Ir
16 s la 6 x Ir
11 s la 7,2 x Ir
Setare protecție conductor neutru: 0,5 x Ir (3D + N/2)
1 x Ir (4D)
Fără protecție (3D) 20 minute înainte și după declanșare
Setare declanșare protecție de scurtă durată tip Isd: Reglabilă în 9 trepte
[Isd] Interval de setare declanșare protecție de scurtă durată: 1,5...10 x Ir
Tip setare întârziere protecție de scurtă durată tsd: Fixă
Tip setare declanșare protecție instantanee Ii: Fixă
[Ii] Interval setare declanșare protecție instantanee: 600 A
Protecție împotriva defectelor la împământare: Niciuna
Blocare selectivă pe zone ZSI: Niciuna
Caracteristici mecanice
Tip de control: Bară de împingere
Metoda de montare a întrerupătorului: Fixă
Număr de sloturi: 5 sloturi
Indicație locală: LED intermitent (verde) pentru starea de funcționare
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Caracteristici electrice
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
[Uimp] tensiune nominală de impuls rezistentă: 8 kV
Disipare de putere pe pol: 1,3 W
Durabilitate
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: 50.000 de cicluri la 440 V In/2
30.000 de cicluri la 440 V In
20.000 de cicluri la 690 V In/2
10.000 de cicluri la 690 V In
Montare
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Așezare pe spate
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 35 mm
Dimensiuni și greutate
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Greutate netă: 2,4 kg
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform standardului IEC 60664-1
Grad de protecție IP: IP40, conform standardului IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95%
Altitudine de funcționare: 0...2000 m fără reducere a puterii
2000 m...5000 m cu reducere a puterii
