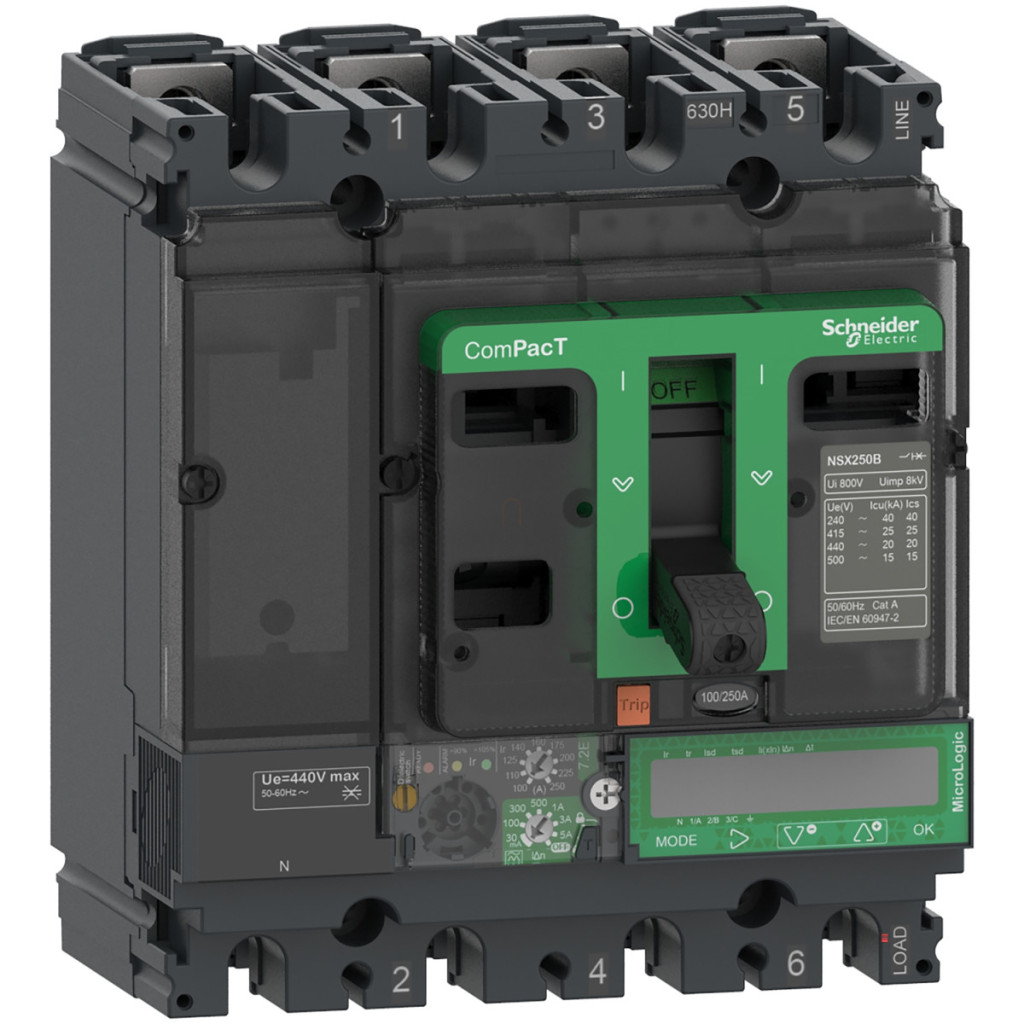

Schneider Electric ComPacT NSX (2021) - C10B47E040 - Întrerupător NSX100B, 25 kA 415 VAC, MicroLogic 7.2 E Unitate de eliberare Vigi 40 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100B
Tipul produsului sau componentei: Întrerupător de protecție împotriva defectelor la împământare
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Curent nominal: 40 A la 40 °C
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
40 kA Icu la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
25 kA Icu la 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
20 kA Icu la 440 V CA 50/60 Hz, conform IEC 60947-2
15 kA Icu la 500 V CA 50/60 Hz, conform IEC 60947-2. Cod capacitate de rupere: B 25 kA 415 V c.a. Unitate de declanșare. Denumire unitate de declanșare: MicroLogic 7.2 E. Tehnologie unitate de declanșare: Electronică. Funcții de protecție unitate de declanșare: LSIR. Tip de funcționare: Comutare. Electronică
Funcții de protecție ale unității de declanșare: LSIR
Tip de operare: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Detalii tehnice
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Capacitate nominală de întrerupere:
40 kA la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
25 kA la 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
20 kA la 440 V CA 50/60 Hz, conform IEC 60947-2
7 kA la 500 V CA 50/60 Hz, Conform IEC 60947-2
Caracteristici mecanice și electrice
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică:
50.000 de cicluri la 440 V In/2
30.000 de cicluri la 440 V In
20.000 de cicluri la 690 V In/2
10.000 de cicluri la 690 V In
Disiparea puterii pe pol:
5,8 W N
5,8 W L1 și L3
4,9 W L2
Funcții și setări de protecție
Tipul de protecție: L: protecție la suprasarcină (întârziere lungă), S: protecție la scurtcircuit cu întârziere scurtă, I: protecție instantanee la scurtcircuit, R: protecție la defect la împământare
Setare unitate de declanșare: 40 A la 40 °C
Curent de declanșare protecție cu întârziere lungă (Ir): 18...40 A reglabil
Timp de întârziere protecție întârziere lungă (tr): 15...400 s la 1,5 × Ir, 0,5...16 s la 6 × Ir, 0,35...11 s la 7,2 × Ir
Setare protecție conductor zero: 0,5 × Ir (3D + N/2), 1 × Ir (4D), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Curent de declanșare a protecției cu întârziere scurtă (Isd): Reglabil între 1,5...10 × Ir
Timp de întârziere a protecției cu întârziere scurtă (tsd): 0...0,4 s I²t=oprit, 0,1...0,4 s I²t=pornit
Curent de declanșare a protecției instantanee (Ii): 1,5...15 × In
Protecție împotriva defectelor la împământare
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Sensibilitate protecție defecte la împământare (IΔn): Reglabilă între 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Mod de funcționare: OPRIT cu comutator rotativ IΔn
Târziul de acțiune al protecției împotriva defectelor la pământ (Δt): Reglabil între 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Afișare și comunicare
Indicație locală: LED verde intermitent pentru starea de pregătire, LED roșu Ir 105% pentru suprasarcină, LED portocaliu 90% LED portocaliu Ir pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric și jurnale de evenimente cu marcaj temporal, indicatori de întreținere, valori instantanee și solicitate, valori maxime/minime, setări de protecție și alarmă, calitate a energiei, măsurarea energiei, Curent și cerere de energie
Caracteristici fizice
Lățime: 140 mm
Înălțime: 161 mm
Adâncime: 86 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000...5000 m cu reducere a puterii
