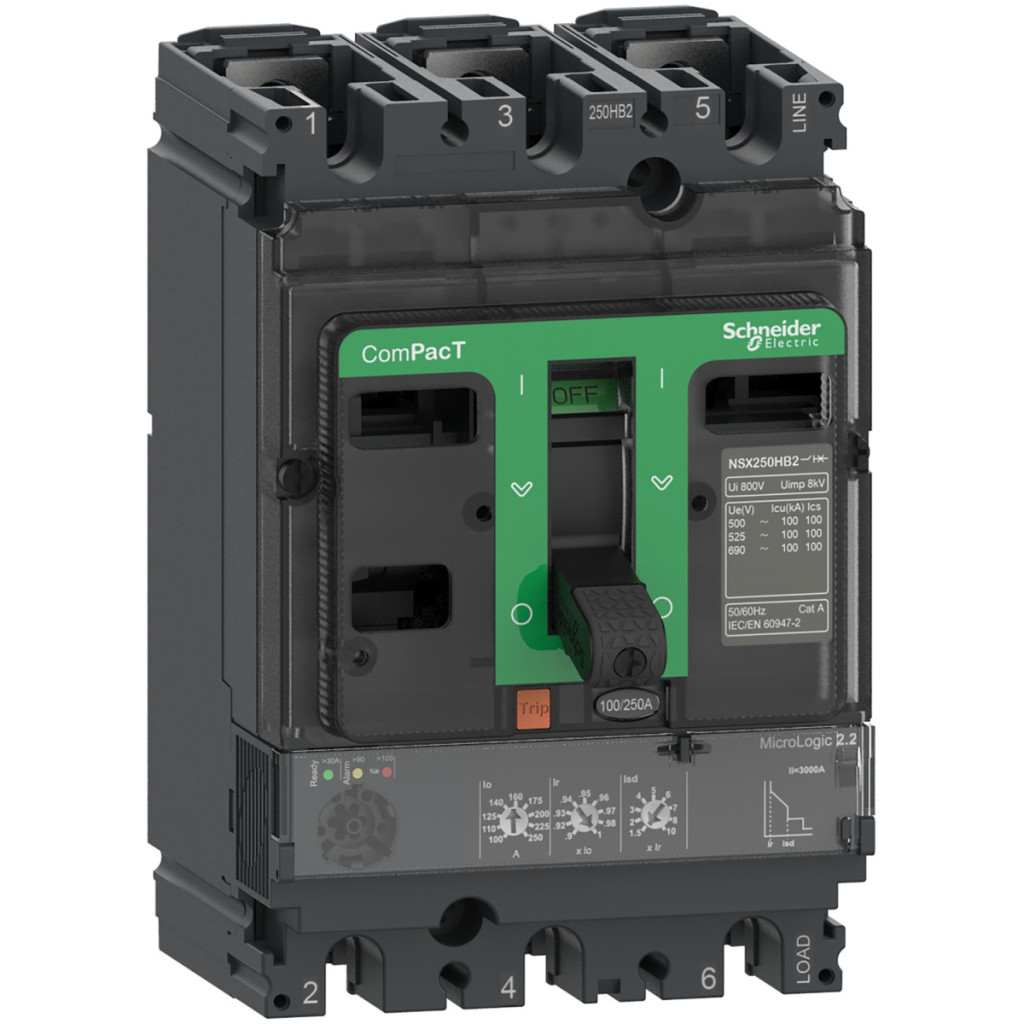

Întrerupătorul Schneider Electric ComPacT NSX seria C10F32D100 este soluția ideală pentru protejarea sistemelor electrice profesionale. Acest întrerupător compact cu 3 poli este de tip NSX100F, cu o capacitate de întrerupere de 36 kA la 415 VAC și este proiectat pentru un curent nominal de 100 A. În centrul dispozitivului se află unitatea de declanșare electronică MicroLogic 2.2, care oferă funcții inteligente de protecție. Funcțiile de protecție includ protecția LSoI, adică protecție împotriva suprasarcinilor de lungă durată (L), protecție împotriva scurtcircuitelor de scurtă durată (So) și protecție împotriva scurtcircuitelor instantanee (I). Setarea protecției la suprasarcină (Ir) poate fi reglată în 9 trepte diferite în intervalul 40-100 A, în timp ce setarea curentului de scurtcircuit de scurtă durată (Isd) poate fi reglată la 1,5-10 ori valoarea Ir, tot în 9 trepte diferite. Curentul de scurtcircuit instantaneu (Ii) are o valoare fixă de 1500 A. Pentru protecția cu întârziere lungă, timpul de declanșare este de 400 s la un curent de 1,5×Ir, 16 s la un curent de 6×Ir și 11 s la un curent de 7,2×Ir. Dispozitivul are o memorie termică de 20 de minute înainte și după declanșare, ceea ce asigură o protecție optimă a echipamentului chiar și în cazul unor sarcini repetate. Întrerupătorul ComPacT NSX100F are caracteristici de funcționare remarcabile. Tensiunea nominală de funcționare este de 690 V c.a. 50/60 Hz, cu diferite valori ale capacității de întrerupere: 85 kA la 220/240 V c.a., 36 kA la 380/415 V c.a., 35 kA la 440 V c.a., 25 kA la 500 V c.a., 22 kA la 525 V c.a. și 8 kA la 660/690 V c.a., conform IEC 60947-2. Cu toate acestea, conform UL 60947-4-1, capacitatea de întrerupere este de 85 kA la 240 V c.a., 25 kA la 480 V c.a. și 10 kA la 600 V c.a. Tensiunea nominală de izolare (Ui) este de 800 V c.a., în timp ce tensiunea nominală de rezistență la impulsuri (Uimp) este de 8 kV. Durata de viață mecanică a întrerupătorului este de 50.000 de cicluri de comutare, în timp ce durata de viață electrică variază în funcție de sarcină: 50.000 de cicluri la 440 V și curent In/2, 30.000 de cicluri la 440 V și curent In, 20.000 de cicluri la 690 V și curent In/2 și 10.000 de cicluri la 690 V și curent In. Pierderea de putere pe pol este de 4,7 W. Dispozitivul are un grad de protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Intervalul de temperatură de funcționare este de -25...+70 °C, intervalul de temperatură de depozitare este de -50...+85 °C, iar umiditatea relativă este de 0...95%. Întrerupătorul ComPacT NSX este montat pe o placă posterioară și poate fi instalat orizontal, vertical sau plat pe partea posterioară. Conexiunile sunt situate în partea superioară și inferioară frontală, cu o distanță de conectare de 35 mm. Indicațiile locale sunt furnizate de LED-uri: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105% Ir, iar un LED portocaliu indică o suprasarcină de 90% Ir. Dimensiunile întrerupătorului sunt: lățime 105 mm, înălțime 161 mm, adâncime 86 mm.
Date tehnice ComPacT NSX100F
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100F
Tipul produsului sau componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal [In]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvarea pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere:
85 kA Icu 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
36 kA Icu 380/415 V AC 50/60 Hz, conform IEC 60947-2
35 kA Icu 440 V AC 50/60 Hz, conform IEC 60947-2
25 kA Icu 500 V CA 50/60 Hz, conform IEC 60947-2
22 kA Icu 525 V CA 50/60 Hz, Conform IEC 60947-2
8 kA Icu 660/690 V CA 50/60 Hz, Conform IEC 60947-2
85 kA Icu 240 V CA 50/60 Hz, Conform UL 60947-4-1
25 kA Icu 480 V CA 50/60 Hz, Conform UL 60947-4-1
10 kA Icu 600 V CA 50/60 Hz, UL 60947-4-1
Cod capacitate de rupere: F 36 kA 415 V c.a.
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.2
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
L: protecție la suprasarcină (lungă durată)
So: protecție la scurtcircuit de scurtă durată cu întârziere fixă
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 100 A la 40 °C
Tipul de setare a declanșării pe termen lung Ir (declanșare termică): Reglabilă cu 9 setări
Interval de reglare a declanșării protecției pe termen lung [Ir]: 40...100 A
Tipul de reglare a întârzierii protecției pe termen lung tr: Fixă
Intervalul de reglare a întârzierii pe termen lung [tr]:
400 s pentru 1,5 x Ir
16 s pentru 6 x Ir
11 s pentru 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției pe termen scurt Isd: Reglabil cu 9 setări
Intervalul de setare a declanșării protecției pe termen scurt [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției de scurtă durată tsd: Fixă
Tipul de setare a declanșării protecției instantanee Ii: Fixă
Intervalul de setare a declanșării protecției instantanee [Ii]: 1500 A
Funcționare și conectare
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Protecție la defect la împământare: Niciuna
Blocare selectivă de zonă ZSI: Niciuna
Indicații locale:
LED intermitent (verde) pentru starea de funcționare
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Caracteristici fizice
Lățime (W): 105 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
