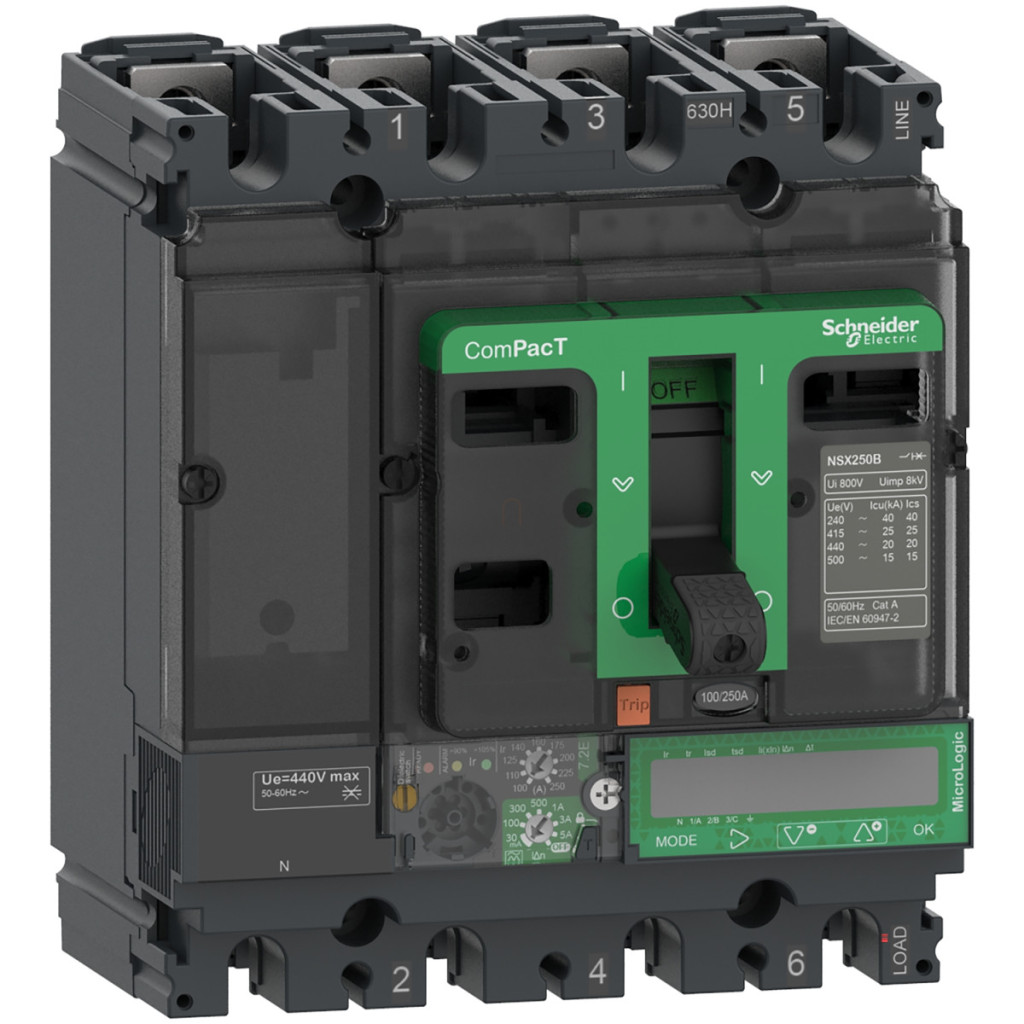

Schneider Electric ComPacT NSX (2021) - C10F47E040 - Întrerupător NSX100F, 36 kA 415 VAC, MicroLogic 7.2 E Unitate de declanșare Vigi 40 A, 4P4d date tehnice
Caracteristici generale
Familia de produse: ComPacT NSX
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX100F
Tipul produsului sau al componentei: Întrerupător de circuit pentru defect la împământare
Aplicația dispozitivului: Distribuție
Poli: 4P
Poli protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziție zero: Stânga
Caracteristici electrice
Curent nominal [In]: 40 A (la 40 °C)
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru secționare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
85 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
25 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
22 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
8 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
85 kA Icu 240 V c.a. 50/60 Hz conform UL 60947-4-1
25 kA Icu 480 V c.a. 50/60 Hz conform UL 60947-4-1
10 kA Icu 600 V c.a. 50/60 Hz conform UL 60947-4-1
Cod capacitate de rupere: F 36 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 7.2 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIR (protecție la suprasarcină, protecție la defecte cu întârziere scurtă, protecție la defecte instantanee, protecție la defecte la împământare)
Protecție la defecte la împământare: Încorporată
Clasa de protecție la defecte la împământare: Clasa A
Intervalul de reglare a sensibilității protecției împotriva defectelor la împământare [IΔn]: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Mod de funcționare: OPRIT utilizând comutatorul rotativ IΔn
Tipul de setare a întârzierii curentului rezidual: Reglabil
Interval de setare a întârzierii curentului rezidual [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Caracteristici mecanice
Tip de funcționare: Braț basculant
Metodă de fixare a întrerupătorului: Fixă
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: 50.000 de cicluri la 440 V In/2, 30.000 de cicluri la 440 V In, 20.000 de cicluri la 690 V In/2, 10.000 de cicluri la 690 V In
Pierdere de putere pe pol: 5,8 W N, 5,8 W L1 și L3, 4,9 W L2
Bază de montare: Panou posterior
Poziție de montare: Orizontală și verticală, pe panoul posterior
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conexiune: 35 mm
Indicatori și comunicare
Indicatori locali: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric cu marcaj temporal și jurnale de evenimente, Indicatori de întreținere, Valori instantanee și la cerere, Valori maxime/minime, Setări de protecție și alarmă, Calitatea energiei, Măsurarea energiei, Curent și cerere de energie
Caracteristici fizice
Lățime (W): 140 mm
Înălțime (H): 161 mm
Adâncime (D): 86 mm
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
